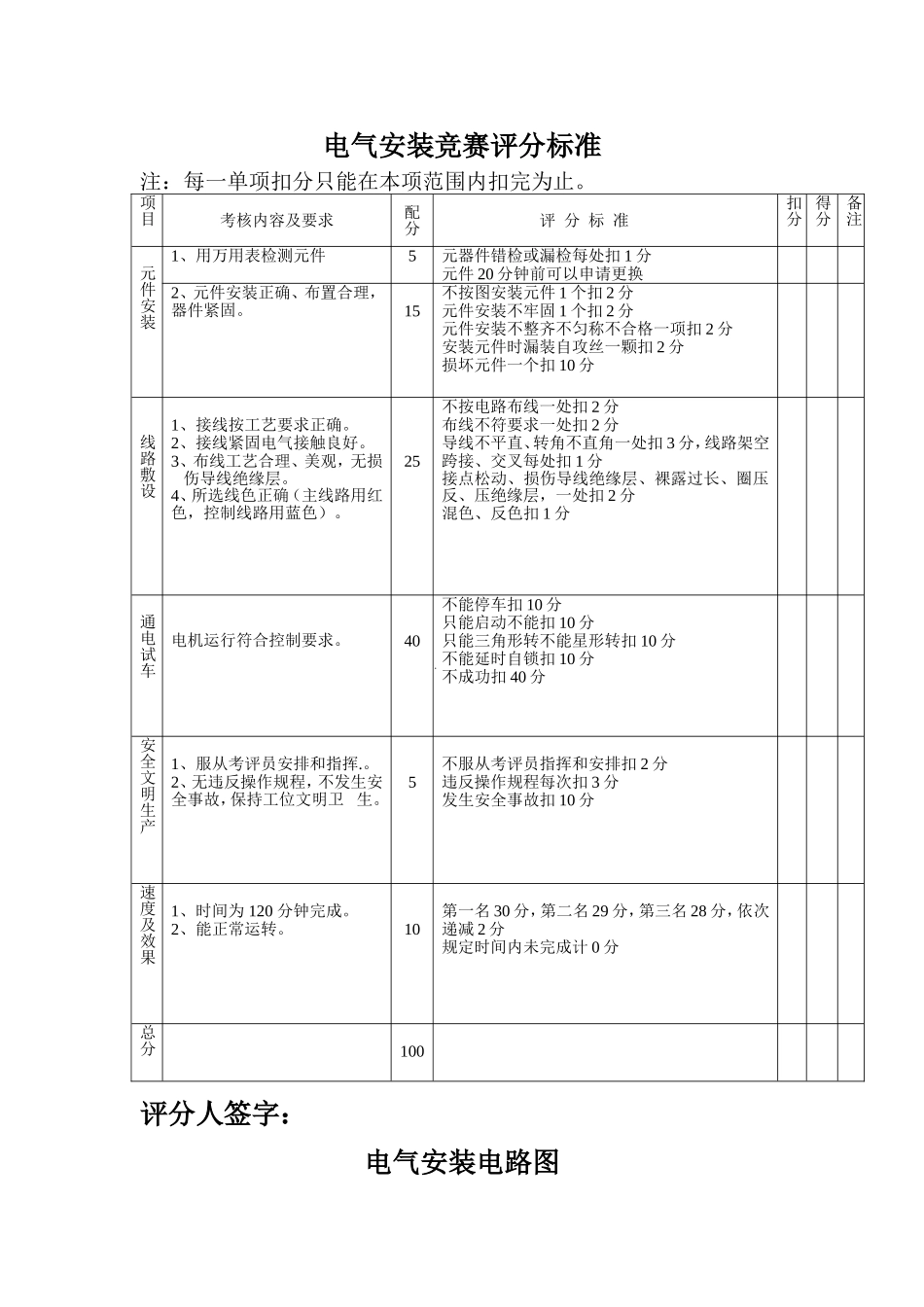

电气安装竞赛评分标准注：每一单项扣分只能在本项范围内扣完为止。评分人签字：电气安装电路图项目考核内容及要求配分评分标准扣分得分备注元件安装1、用万用表检测元件5元器件错检或漏检每处扣1分元件20分钟前可以申请更换2、元件安装正确、布置合理，器件紧固。15不按图安装元件1个扣2分元件安装不牢固1个扣2分元件安装不整齐不匀称不合格一项扣2分安装元件时漏装自攻丝一颗扣2分损坏元件一个扣10分线路敷设1、接线按工艺要求正确。2、接线紧固电气接触良好。3、布线工艺合理、美观，无损伤导线绝缘层。4、所选线色正确（主线路用红色，控制线路用蓝色）。25不按电路布线一处扣2分布线不符要求一处扣2分导线不平直、转角不直角一处扣3分，线路架空跨接、交叉每处扣1分接点松动、损伤导线绝缘层、裸露过长、圈压反、压绝缘层，一处扣2分混色、反色扣1分通电试车电机运行符合控制要求。40不能停车扣10分只能启动不能扣10分只能三角形转不能星形转扣10分不能延时自锁扣10分不成功扣40分安全文明生产1、服从考评员安排和指挥.。2、无违反操作规程，不发生安全事故，保持工位文明卫生。5不服从考评员指挥和安排扣2分违反操作规程每次扣3分发生安全事故扣10分速度及效果1、时间为120分钟完成。2、能正常运转。10第一名30分，第二名29分，第三名28分，依次递减2分规定时间内未完成计0分总分100名称型号数量备注热过敏继电器36-201个交流接触器380V3个三相异步电动机小功率1个塑料外壳式断路器100/3301台大保险-603个小保险-152个三联按钮开关三联1个晶体管时间继电器JRS141个导线硬导线2.5m2
