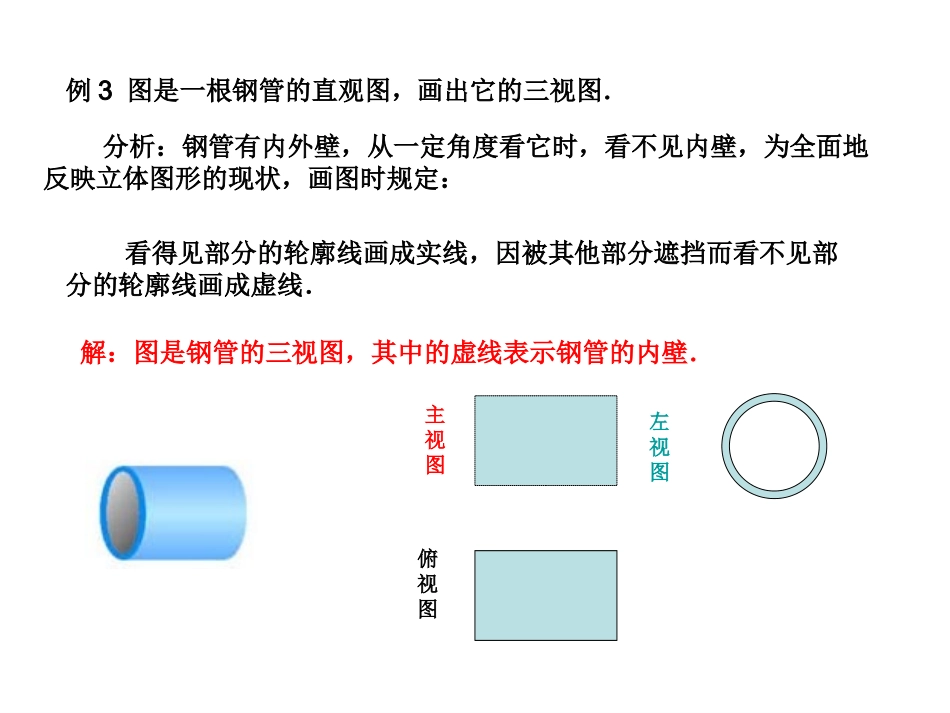

例2画出图所示的支架（一种小零件）的三视图．分析：支架的现状：由两个大小不等的长方体构成的组合体，画三视图时要注意这两个长方体的上下、前后位置关系．解：图是支架的三视图．主视图俯视图左视图例3图是一根钢管的直观图，画出它的三视图．分析：钢管有内外壁，从一定角度看它时，看不见内壁，为全面地反映立体图形的现状，画图时规定：看得见部分的轮廓线画成实线，因被其他部分遮挡而看不见部分的轮廓线画成虚线．解：图是钢管的三视图，其中的虚线表示钢管的内壁．主视图俯视图左视图球体的三视图圆柱的三视图圆锥的三视图例4根据三视图说出立体图形的名称．分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．解：（1）从三个方向看立体图形，图象都是矩形，可以想象出：整体是长方体，如图所示．（2）从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆；可以想象出：整体是圆锥，如图所示例5根据物体的三视图摸索物体的现状．分析：由主视图可知，物体正面是正五边形；由俯视图可知，由上向下看物体是矩形的，且有饮棱（中间的实线）可见到，两条棱（虚线）被遮挡；由左视图可知，物体的侧面是矩形的，且有饮棱（中间的实线）可见到．综合各视图可知，物体是五棱柱现状的．解：物体是五棱柱现状的，如图所示．练习由三视图想象实物现状：实物实物使用帮助实物实物5.根据三视图描述物体的形状，试画出物体的表面展开图．主视图俯视图左视图实物形状展开图P125由三视图描述实物形状，画出物体表面展开图(2)P125由三视图描述实物形状，画出物体表面展开图(2)根据三视图描述物体的形状．主视图俯视图左视图实物形状下面所给的三视图表示什么几何体?直四棱柱下面所给的三视图表示什么几何体?直五棱柱1.画出如图所示的三棱柱的三视图（这个三柱上下底面是正三角形）．练习三棱柱主视图俯视图左视图下面所给的三视图表示什么几何体?圆锥下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?下面所给的三视图表示什么几何体?下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图三棱锥下面是一个物体的三视图，试说出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图主视图左视图俯视图下列是一个物体的三视图，请描述出它的形状主视图俯视图左视图2.画出半球和圆锥的三视图．半圆主视图俯视图左视图圆锥主视图俯视图左视图·主视图俯视图左视图（4）画出下列几何体的三种试图：主视图俯视图左视图长方体圆台画出下列基本几何体的三视图练习一：六棱锥长方体长方体正视图侧视图俯视图圆台圆台正视图侧视图俯视图六棱锥小结：若相邻的两平面的相交，表面的交线是它们的分界线，在三视图中，分界线和可见轮廓线都用实线画出。六棱锥的三视图画出下面几何体的三视图。简单组合体的三视图正视图侧视图俯视图简单组合体的三视图注意：不可见的轮廓线，用虚线画出。正视图侧视图俯视图简单组合体的三视图你能想象出下面各几何体的主视图,左视图,俯视图吗？我思我进步11实物的三视图正三棱柱四棱柱你能画出它们主视图,左视图,俯视图吗？空间想象力22三视图主视图宽俯视图左视图老师提示:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.画三视图要认真准确,特别是宽相等.宽主视图左视图俯视图空间想象力33“做一做”已知俯视图,画出它的主视图,左视图.下图是底面为等腰直角三角形和等腰梯形的三棱柱,四棱柱的俯视图,尝试画出它的主视图和左视图,并与同伴交流.俯视图(1)俯视图(2)俯视图(3)俯视图(4)主视图左视图主视图左视图俯视图(1)俯视图(2)驶向胜利彼岸空间想象力11主视图左视图俯视图(3)主视图左视图俯视图(4)驶向胜利彼岸空间想象力11理一理:1、从正面看到的图形叫做主视图，从上面看到的图形叫做俯视图，从左面看到的图形叫做左视图。2、画三视图必须遵循的法则：“长对齐，高平...
