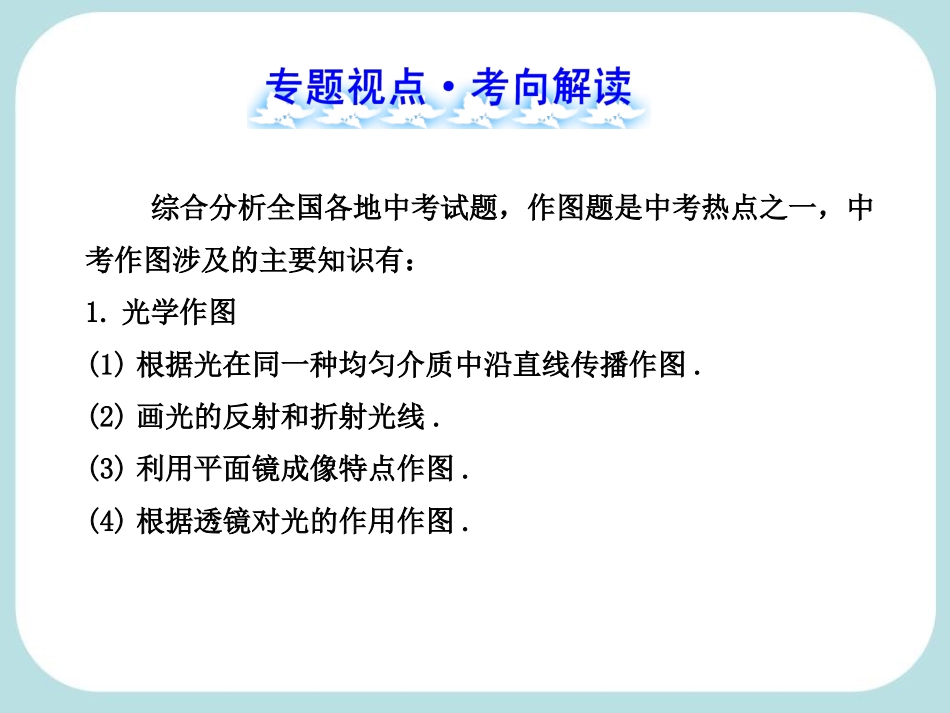

方法专题专题一分析与作图方法专题专题一分析与作图综合分析全国各地中考试题，作图题是中考热点之一，中考作图涉及的主要知识有：1.光学作图(1)根据光在同一种均匀介质中沿直线传播作图.(2)画光的反射和折射光线.(3)利用平面镜成像特点作图.(4)根据透镜对光的作用作图.2.力学作图(1)画重力、压力、摩擦力、浮力的示意图.(2)画杠杆的力臂.(3)画滑轮组的绕线.3.电学作图(1)根据实物图画电路图或根据要求连接实物图.(2)设计电路图.(3)家庭电路的安装及正确连接.(4)判断通电螺线管电流方向或者螺线管磁极.【光学作图】利用光的直线传播画图一、光的直线传播作图时要注意：1.光线用实线表示.2.沿着光线传播的方向画箭头.3.光的直线传播成的像为实像，故所成的像一定要用实线来画.4.小孔所成的像一定是倒立的，可以是放大的，可以是缩小的，也可以是等大的.【典例1】(2009·咸宁中考)某同学用硬纸筒探究小孔成像，如图所示，请在图中作出蜡烛AB在屏上所成的像A′B′(要求标出A′、B′).【解析】本题考查利用光的直线传播画小孔成像.作图时按照以下步骤：(1)作出A点与小孔的连线与屏的交点A′；(2)同上找到B′的位置；(3)连接A′B′即为AB的像，连线用实线，一定要标上箭头.答案：如图所示画光的反射和折射光线二、画光的反射和折射光线1.找入射点：入射光线与法线的交点.2.作法线：过入射点垂直于界面的虚线.3.确定平面：法线与入射光线所在的面.4.作光线(1)在光的反射中，根据“反射角等于入射角”作反射光线；(2)在光的折射中，根据“空气中的角总是大角”作折射光线.【典例2】(2011·黄石中考)如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射.请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图.【解析】本题主要考查光的反射和折射规律.光在半球形玻璃砖下表面处发生折射和反射，根据光的反射定律，反射角等于入射角，作出反射光线.根据光由水或其他透明介质斜射进入空气中时，折射角大于入射角，所以折射光线远离法线；垂直入射时光的传播方向不改变.答案：如图所示利用平面镜成像的特点作图三、利用平面镜成像的特点作图作图时要把握以下平面镜成像特点：1.像与物大小相等.2.物、像到平面镜的距离相等.3.物和像的连线与平面镜垂直.4.平面镜所成的像是虚像.【特别提醒】作图时注意以下几点：(1)像点是反射光线反向延长线的交点，即反射光线的反向延长线必经过像点.(2)任何情况下光的反射都遵循光的反射规律.(3)物、像的连线要用虚线，且与平面镜的夹角标垂直符号.(4)反射光线的反向延长线要用虚线.(5)画整个物体的像时要用虚线.【典例3】(2011·娄底中考)如图所示,ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点.图中已经画出了一个亮点M及其光路图，请把另一个亮点N及其光路图画出来.【解析】电灯S发出的光通过小孔P可以在白墙EF上得到亮点，其原理是光的直线传播；电灯S发出的光经过平面镜反射后通过小孔P也可以在白墙上得到亮点，根据平面镜成像的特点可以找到另一亮点N，可按以下步骤作图：作S的像点S′连接S′与P，连线与平面镜的交点即为入射点作入射光线和反射光线，反射光线与EF的交点为亮点N答案：如图所示利用透镜对光的作用作图四、透镜对光的作用1.凸透镜(1)过凸透镜焦点的光线经凸透镜折射后平行于主光轴.(2)平行于主光轴的光线经凸透镜折射后过另一侧的焦点.(3)过凸透镜光心的光线传播方向不改变.2.凹透镜(1)入射光线延长线过凹透镜另一侧焦点，则折射光线平行于主光轴.(2)平行于主光轴的光线，经凹透镜折射后其折射光线的反向延长线过焦点.(3)过凹透镜光心的光线传播方向不改变.【典例4】(2011·连云港中考)如图所示，SA、SB是光源S发出的两条光线.其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的出射光线(注意标出箭头方向).【解析】本题考查凸透镜的两条特殊光线的作图，平行于凸透镜主光轴的光线，经过凸透镜后，折射光线必定经过凸透镜的焦点；过焦点的光线...
