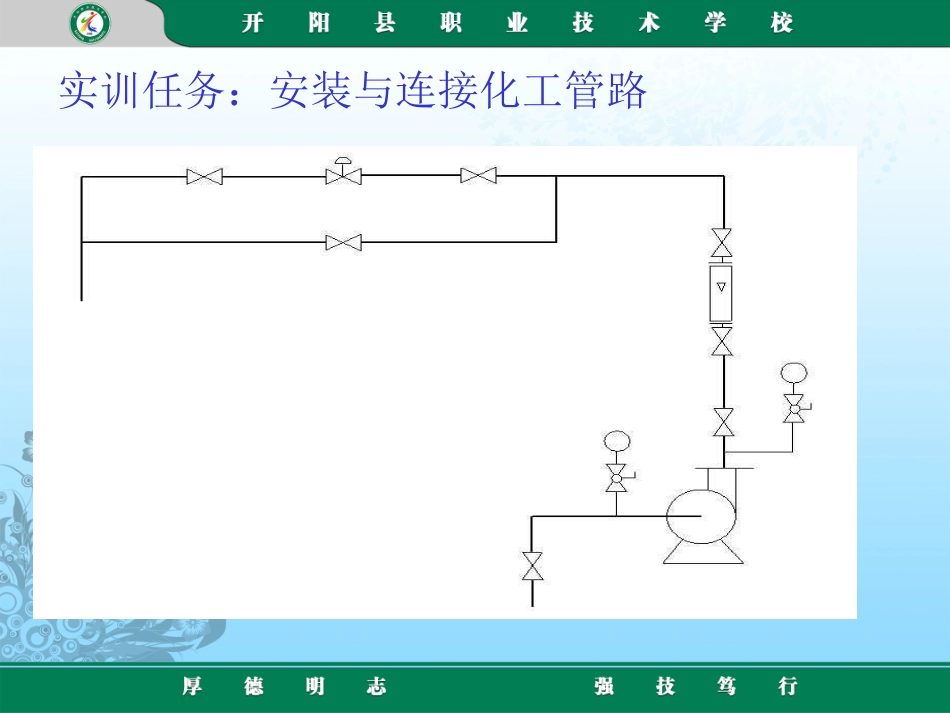

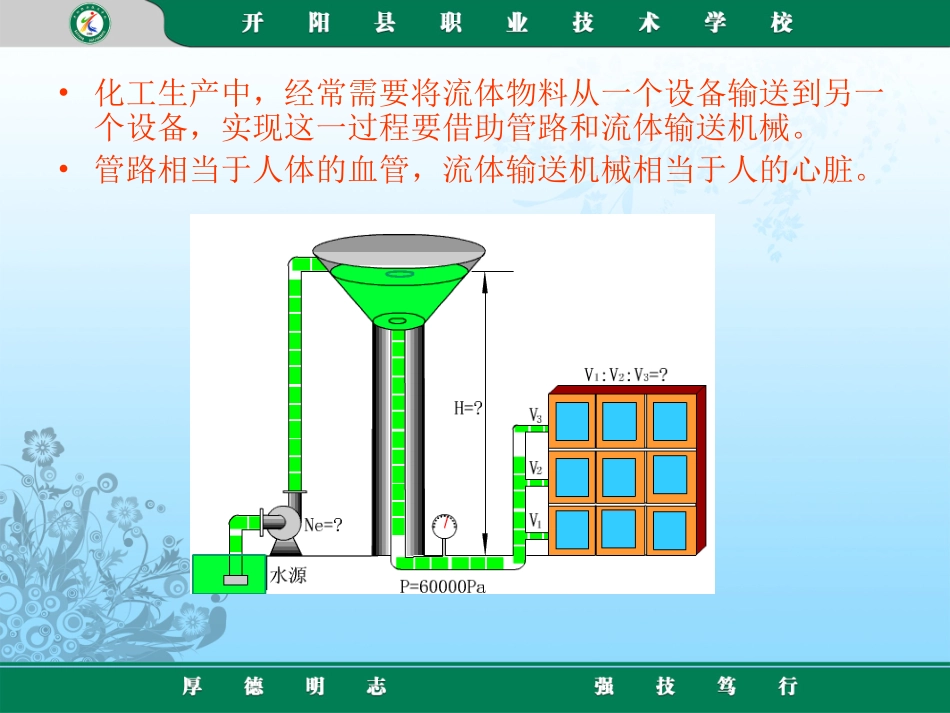

化工管路的安装化工单元操作授课人：周正琴•化工生产中，经常需要将流体物料从一个设备输送到另一个设备，实现这一过程要借助管路和流体输送机械。•管路相当于人体的血管，流体输送机械相当于人的心脏。实训任务：安装与连接化工管路实训过程•绘制管路图——选择管件阀门——截取管子——管子割丝——管路安装——水压试验检查评价•学生自查实训情况，各组比较操作情况及数据的准确性，选出最佳操作人员。•1．化工管路是由哪些构件构成的？•2．φ57mm×2.5mm表示的管子的规格是怎样的？DN和PN分别表示什么意思？自学、讨论一、化工管路管件•3．根据实物或图片认识管件，说明管件的作用。自学、讨论二、化工管路阀门•4．根据图形说明阀门的的结构特点及应用场合。自学、讨论三、化工管路连接•5．管路常用的连接方式有四种，说明其结构特点及应用场合。•6．单一管路、串联管路、分支管路和并联管路各有什么特点？•7．怎样选择管子材料和管径？•8．管路的布置与安装有什么原则？自学、讨论【例1-5】某厂精馏塔进料量为50000kg/h，料液的性质和水相近，密度为960kg/m3，试选择进料管的管径并计算管内实际流速。•解：根据输送物料的性质，选择无缝钢管。•m3/s••因料液的性质与水相近，故选取u＝1.8m/s，•根据附录八中的管子规格，选用φ108mm×4mm的无缝钢管，•其内径为d＝108－2×4＝100mm。•核算管内实际流速为•m/s500000.01453600960mVqq40.01450.101101mm0.7850.7851.8VVqqduu220.01451.850.7850.7850.1Vqud1．流体的黏度•流体流动时产生内摩擦力的性质称为流体的黏性。•黏性越大，流动性越差，流动阻力越大。•动力黏度（黏度）μ，N·s/m2（Pa·s），P（泊），cP（厘泊）•换算关系：1Pa·s＝10P＝1000cP＝1000mPa·s•影响流体黏度的因素主要是温度。•对于液体，温度升高，黏度减小；•对于气体，温度升高，黏度增大。四、流体阻力2．流体阻力•因为流体有黏性，它在管道里流动会有阻力，即柏努利方程中的Σhf或Hf。•流体在管路中流动时的阻力分为直管阻力和局部阻力两种。【作业】•复习题
