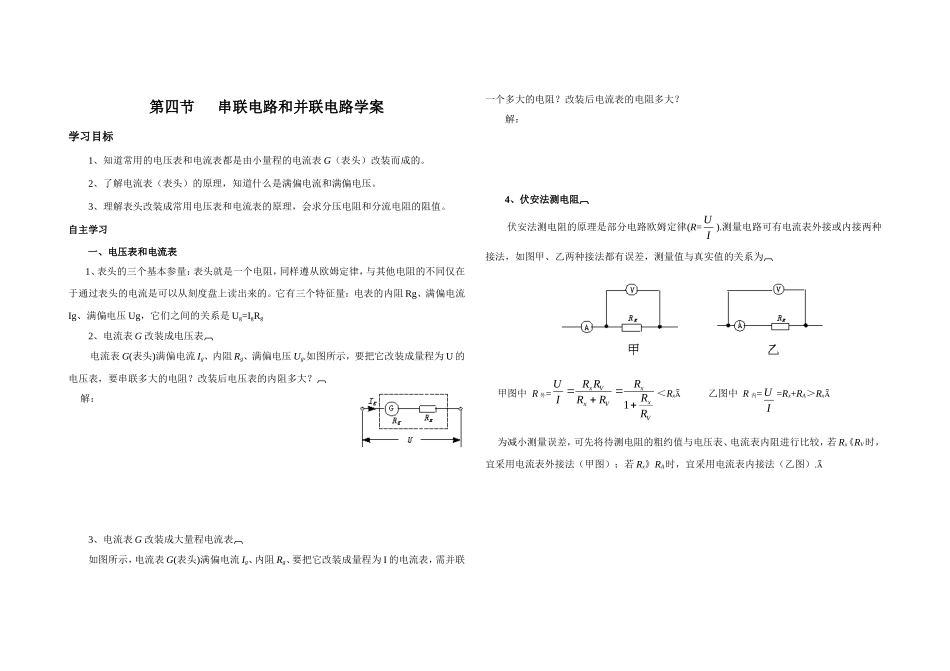

第四节串联电路和并联电路学案学习目标1、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。2、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。3、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。自主学习一、电压表和电流表1、表头的三个基本参量：表头就是一个电阻，同样遵从欧姆定律，与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的。它有三个特征量：电表的内阻Rg、满偏电流Ig、满偏电压Ug，它们之间的关系是Ug=IgRg2、电流表G改装成电压表电流表G(表头)满偏电流Ig、内阻Rg、满偏电压Ug.如图所示，要把它改装成量程为U的电压表，要串联多大的电阻？改装后电压表的内阻多大？解：3、电流表G改装成大量程电流表如图所示，电流表G(表头)满偏电流Ig、内阻Rg、要把它改装成量程为I的电流表，需并联一个多大的电阻？改装后电流表的电阻多大？解：4、伏安法测电阻伏安法测电阻的原理是部分电路欧姆定律(R=IU).测量电路可有电流表外接或内接两种接法，如图甲、乙两种接法都有误差，测量值与真实值的关系为甲图中R外=VxxVxVxRRRRRRRIU1＜Rx乙图中R内=IU=Rx+RA＞Rx为减小测量误差，可先将待测电阻的粗约值与电压表、电流表内阻进行比较，若Rx《RV时，宜采用电流表外接法（甲图）；若Rx》RA时，宜采用电流表内接法（乙图）.
