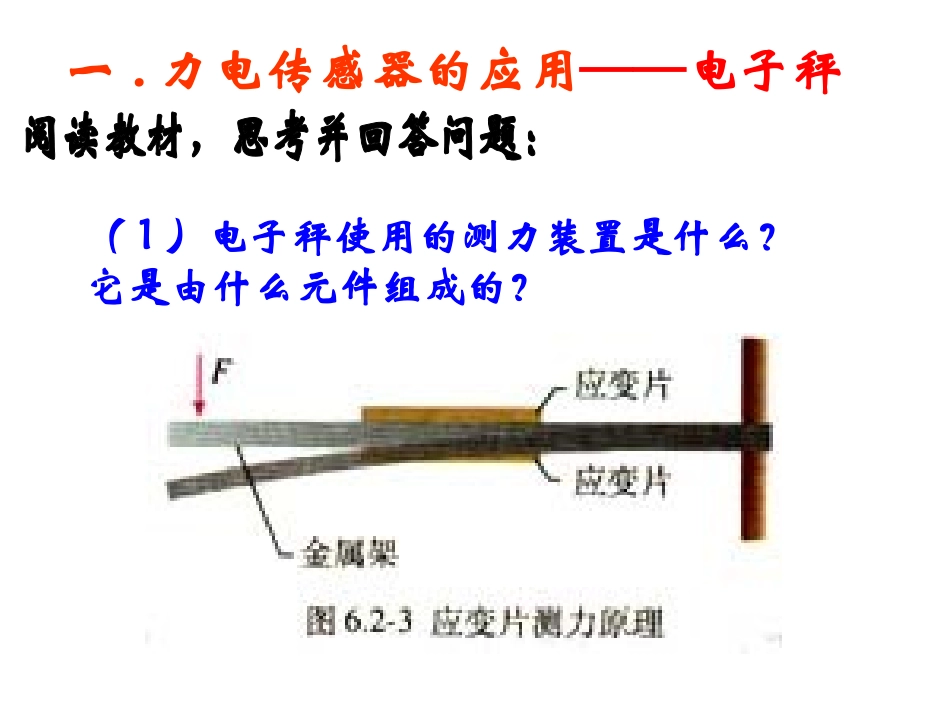

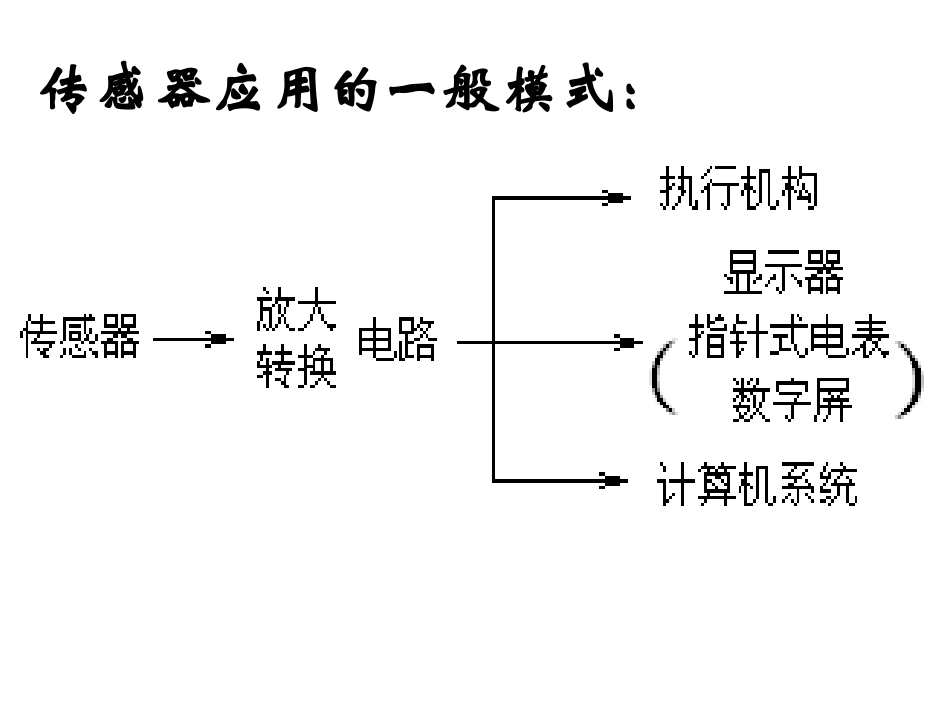

6.2传感器的应用传感器应用的一般模式：一.力电传感器的应用——电子秤（1）电子秤使用的测力装置是什么？它是由什么元件组成的？应变片能够把物体形变这个力学量转化为电压这个电学量（3）应变片能够把什么力学量转化为什么电学量？（2）简述力传感器的工作原理。二．温度传感器的应用——电熨斗电熨斗双金属片温度传感器的作用:控制电路的通断.P63思考与讨论思考与讨论：（1）常温下，上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？（2）熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何使用调温旋钮来实现的？（1）常温下，上、下触点应是接触的，但温度过高时，由于双金属片受热膨胀系数不同，上部金属膨胀大，下部金属膨胀小，则双金属片向下弯曲，使触点分离，从而切断电源，停止加热．温度降低后，双金属片恢复原状，重新接通电路加热，这样循环进行，起到自动控制温度的作用．（2）熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，此时可通过调温旋钮调节升降螺丝，升降螺丝带动弹性钢片升降，从而改变触点接触的难易，达到控制不同温度的目的．1、温度传感器的应用——电饭锅人类已步入电气化时代，随着人们生活质量的提高，电饭锅、电饭煲已经走进越来越多的家庭，为什么电饭锅、电饭煲能自动加热和保温而不会使饭烧焦呢？原来电饭锅中采用了温度传感器，能够随着温度的变化自动控制电路的开关。温度传感器的主要元件是什么？感温铁氧体。感温铁氧体的组成物质是什么？氧化锰、氧化锌和氧化铁粉末混合烧结而成。感温铁氧体有何特点？常温下具有铁磁性，能够被磁体吸引，温度达到约103℃，失去铁磁性．什么是“居里点”？居里点，又称居里温度，即指103℃。观察演示实验：感温铁氧体的特性。现象：当感温铁氧体的温度升高到一定数值时，感温铁氧体与磁铁分离。说明温度升高到一定数值时，感温铁氧体的磁性消失。电饭锅的结构示意图。“”思考并回答教材思考与讨论中的问题，了解电饭锅的工作原理。1、开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态。2、水沸腾后，锅内大致保持100℃不变。3、饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103”℃时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．4、如果用电饭锅烧水，水沸腾后，锅内保持100℃不变，温度低于“居里点103”℃，电饭锅不能自动断电。只有水烧干后，温度升高到103℃才能自动断电。连贯地叙述电饭锅的工作过程。开始煮饭时，用手压下开关按钮，永磁体与感温磁体相吸，手松开后，按钮不再恢复到图示状态，则触点接通，电热板通电加热，水沸腾后，由于锅内保持100℃不变，故感温磁体仍与永磁体相吸，继续加热，直到饭熟后，水分被大米吸收，锅底温度升高，当温度升至“居里点103”℃时，感温磁体失去铁磁性，在弹簧作用下，永磁体被弹开，触点分离，切断电源，从而停止加热．4．光传感器的应用——火灾报警器许多会议室、宾馆房间的天花板上都装有火灾报警器，火灾报警器是光传感器应用的又一实例。以利用烟雾对光的散射来工作的火灾报警器为例，简述其工作原理。报警器带孔的罩子内装有发光二极管LED、光电三极管和不透明的挡板．平时，光电三极管收不到LED发出的光，呈现高电阻状态．烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小．与传感器连接的电路检测出这种变化，就会发出警报．加速度计加速度计11、两个电池的电动、两个电池的电动势一样大势一样大22、滑片在中间位置、滑片在中间位置电压表的读数为零电压表的读数为零33、、PP点电势高于点电势高于QQ点时，指针向右偏点时，指针向右偏转转恒温箱温控器恒温箱温控器思考与讨论：1、应该把恒温箱中的加热器接在A、B还是C、D之间呢？2、要使箱内温度保持100℃，可变电阻R′值应调节多大？用如图示的电磁继电器设计一个由光敏电阻来控制路灯的实验电路。要求是：光暗时灯亮，光亮时灯灭。可供选择的器材如下：光敏电阻、小灯泡、学生用电源、继电器、滑动变阻器、开关、导线。ecab解：光敏电...
