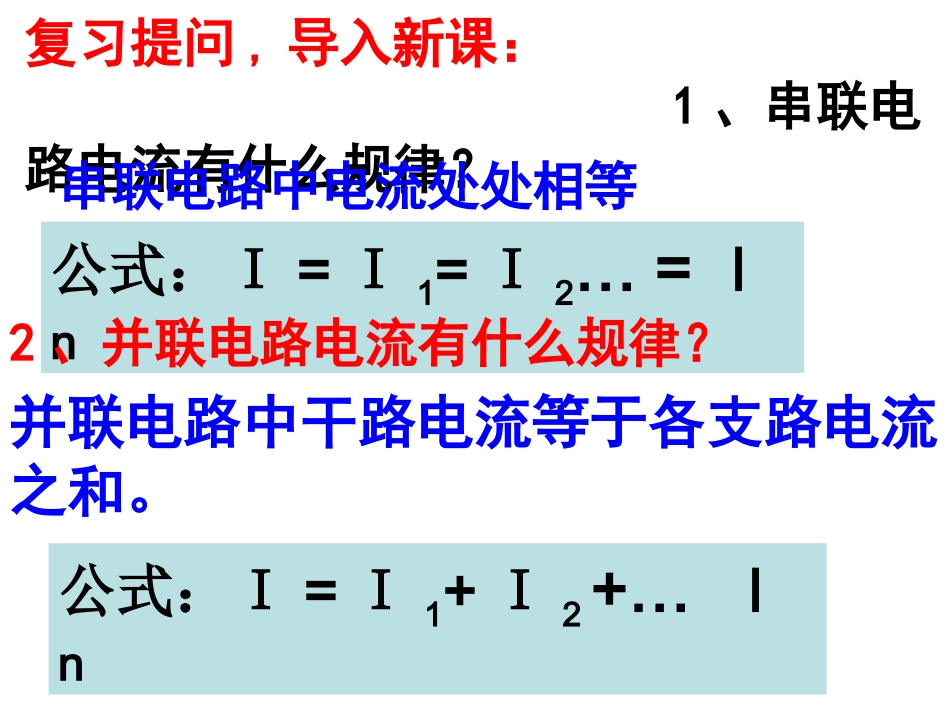

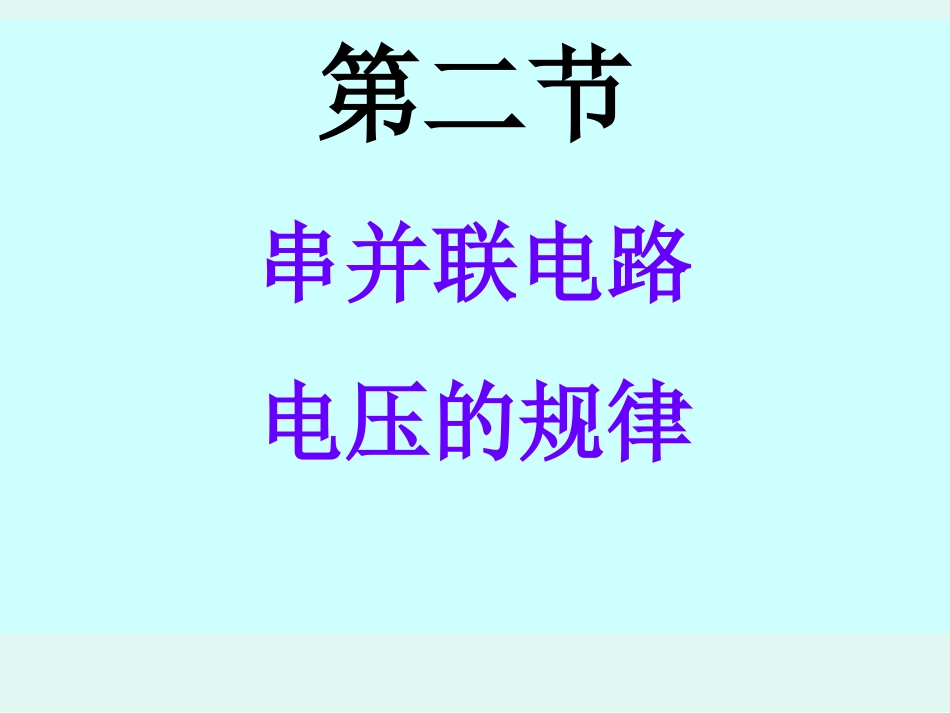

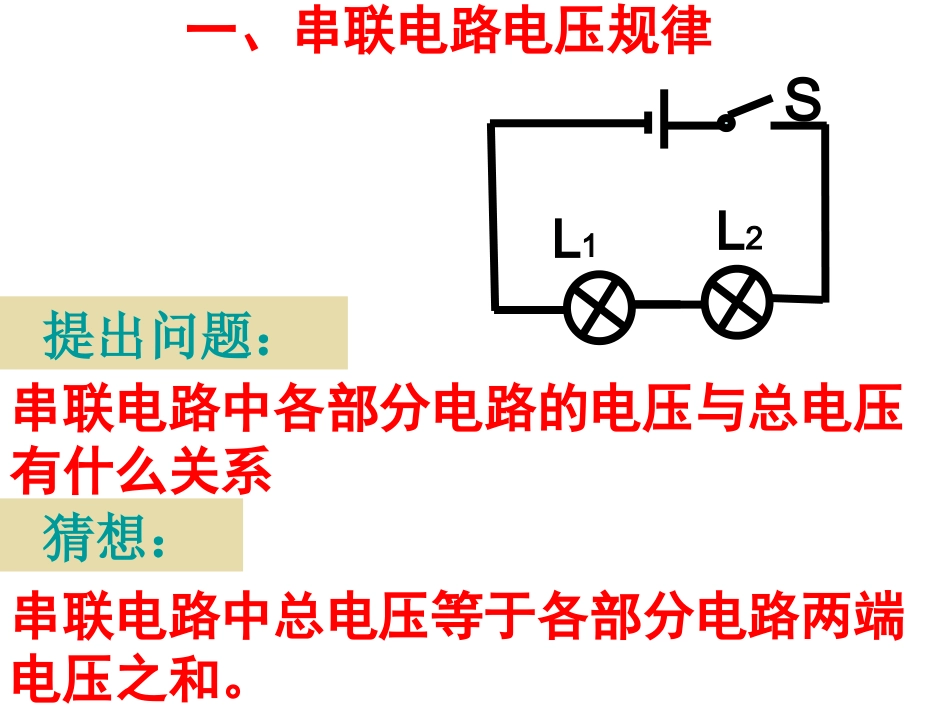

第二节串并联电路电压的规律复习提问,导入新课:1、串联电路电流有什么规律?串联电路中电流处处相等公式:I=I1=I2…=In2、并联电路电流有什么规律?并联电路中干路电流等于各支路电流之和。公式:I=I1+I2+…In一、串联电路电压规律SL1L2提出问题:串联电路中各部分电路的电压与总电压有什么关系猜想:串联电路中总电压等于各部分电路两端电压之和。(二)设计实验:实验电路图SL1L2V1BA测L1两端电压U1:(一)L1L2V2ABCS测L2两端电U2:测总电压U(三)V3ABCL2L1CS进行实验:如图所示,连接实物电路L1L2注意:连接电路时,导线要拧成一股按顺时针绕在接线柱上,开关必须断开,接好电路检查无误后方可闭合开关实验。测L2电压U2L1L2测总电压UL1L2实验数据记录:•换用不同型号的小灯泡(或不同的电源)进行多次验,并将实验数据记录在右表:次数L1电压U1(V)L2电压U2(V)总电压U(V)1.2.3.分析表格数据,得出结论:串联电路中,总电压等于各部分电路两端电压之和。L1L2公式:U=U1+U2+…Un知识拓展:•注:在串联电路中,如果所用电灯不同,则电灯两端的电压不相等;及U1、U2…Un是不相等的;•如果所用电灯相同,则各电灯两端的电压相等,公式则可以变为:•公式:U=nU0(U0为每盏灯两端的电压)练习:如下图所示,电压表示数为9V,灯L1两端电压为3V则电源总电压为_____。CA、6VB、9VC、12VD、3V二、并联电路电压规律SL1L2问题:各支路电压与电路两端的总电压有何关系?设计实验画出电路图1、测L1电压U1记入表格中2、测L2电压U2记入表格中3、测总电压U3记入表格中进行实验:连接电路测L1电压L1L2L1L2连接电路测L2电压L1L2连接电路测总电压分析表格数据,得出结论:并联电路中,各支路两端电压相等,都等于并联总电压(电源电压)。公式:U=U1=U2=…Un在上面的实验中,实验的误差存在于哪些方面?1、读数时存在误差2、电压表本身存在误差。3、测量时电路的状态不一样(例触的好坏不一样)总结:串联电压规律串联电路中,总电压等于各部分电路电压之和。公式:U=U1+U2+…Un总结:并联电压规律并联电路中,各支路电压相等,且等于并联总电压(电源电压)。公式:U=U1=U2=…Un实验验证1、并联电路中,各支路电压相等。2、串联电路中,总电压(电源电压)等于各部分电路电压之和。注:并联电路中,不管什么电灯,电灯两端的电压一定相等。课堂练习1、教室里6盏日光灯并联,3个风扇并联,则每盏灯两端的电压为____,每个风扇两端的电压为_____。220V220V2、教室里有2盏电灯,一盏灯比另一盏灯亮,二者电压关系是()A、相同B、亮的大C、暗的大D、无法判断A6V3V电源U=?3.已知各电压表的示数,则电源电压是多少?6V13V4.已知各电压表的示数,则电源电压是多少?5、下列说法正确的是()A、两灯串联,这两灯的亮度一定相同B、通过两灯的电流相同,这两灯一定是串联C、两灯并联,这两灯两端的电压一定同D、两灯两端的电压相同,这两灯一定是并联c6、在下面电路中,S闭合时V1和V2的示数分别是3V和5V,下列说法对的是()A、此电路是串联电路B、V1测量的是L1的电压,V2测量的是L2的电压。C、电源的电压是8V。D、V2测量的是电源电压ABC
