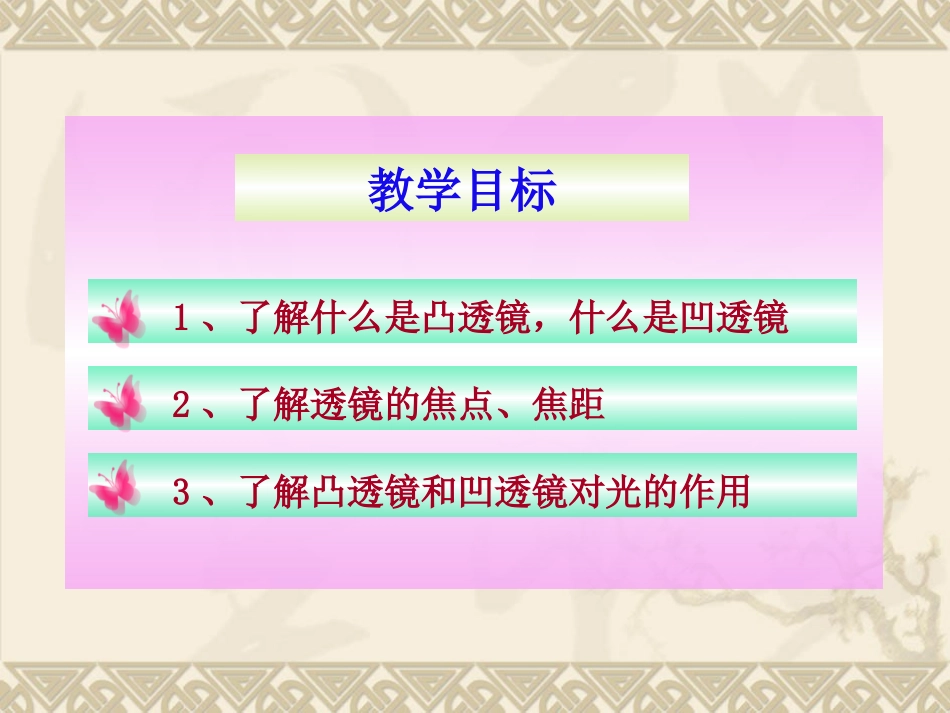

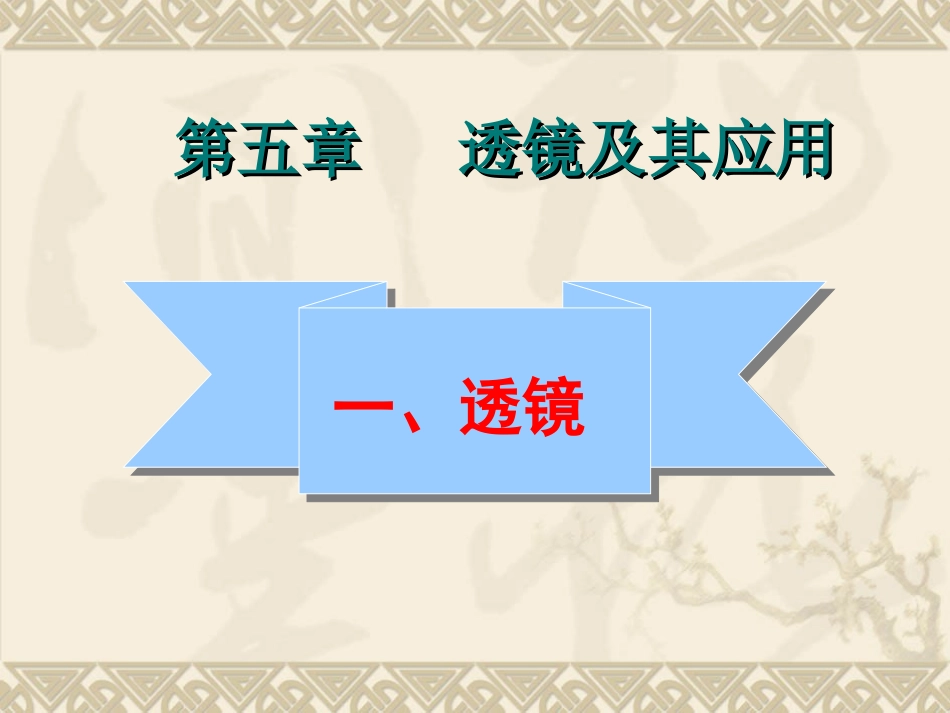

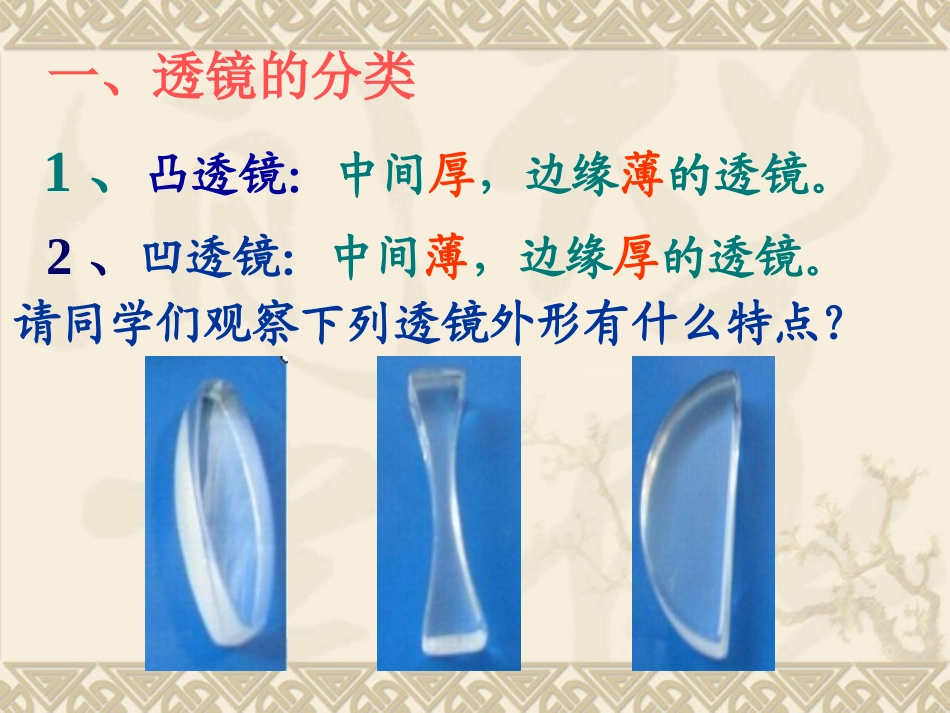

第五章透镜及其应用第五章透镜及其应用一、透镜1、了解什么是凸透镜，什么是凹透镜教学目标2、了解透镜的焦点、焦距3、了解凸透镜和凹透镜对光的作用请同学们观察下列透镜外形有什么特点？1、凸透镜：中间厚，边缘薄的透镜。2、凹透镜：中间薄，边缘厚的透镜。一、透镜的分类练一练属于凸透镜的是：_______________属于凹透镜的是：_______________ABCDEFA、C、DB、E、F识别下列透镜，并归类：远视镜（老花镜）近视镜甲乙3、关于透镜的名词1、主光轴：通过两个球心的直线叫主光轴，简称主轴。主光轴一般用点划线表示。主光轴0C1C22、光心：一般认为薄透镜的光心就在透镜的中心。光心主光轴光心0C1C2点击播放二、凸透镜对二、凸透镜对光线的作用1、凸透镜对平行光线起会聚作用也叫会聚透镜。F焦点OfF结论：下页2、焦距：焦点到光心的距离焦距F焦点OfF凸透镜有两个实焦点，两边的焦距相等。结论：上页结论：从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出OFF？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会••••••凸透镜对三条特殊光线的折射FFFF1、平行主光轴的光线经凸透镜折射后通过焦点2、通过焦点的光线经凸透镜折射后平行于主光轴FF3、过光心的光线传播方向不变三、凹透镜对三、凹透镜对光线的作用结论：1、凹透镜对光线有发散作用，因此凹透镜也叫发散透镜F虚焦点三、凹透镜对三、凹透镜对光线的作用fF2、凹透镜有两个虚焦点焦距根据光路可逆，下面的光线应如何射出？结论射向凹透镜另一侧焦点的光线折射后平行于主光轴射出FF凹透镜对三条特殊光线的折射1、平行主光轴的光线经凹透镜折射后发散射出，反向延长线通过焦点2、通过焦点的光线经凹透镜折射后平行于主光轴FFFF3、过光心的光线传播方向不变FFFFFF1、完成下列光路图。FFFF练一练FFFF练一练2、在下列框中填上适当的透镜FFFF四、怎样测量凸透镜的焦距？四、怎样测量凸透镜的焦距？O一、分类：小结三、概念：1、主光轴2、光心3、焦点4、焦距二、透镜对光线的作用：1、凸透镜对光线起会聚作用，也叫会聚透镜2、凹透镜对光线起发散作用，也叫发散透镜凸透镜和凹透镜FFFFOFFFFF1、完成下列光路图。FFFF作业FFFF练一练2、在下列框中填上适当的透镜FFFF300300600600150150450450原来的入射角与反射角之和是：∠i+∠r=600+600=1200旋转后的入射角与反射角之和是：∠i1+∠r1=450+450=900300150150200100100通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。三棱镜对光线的作用F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合
