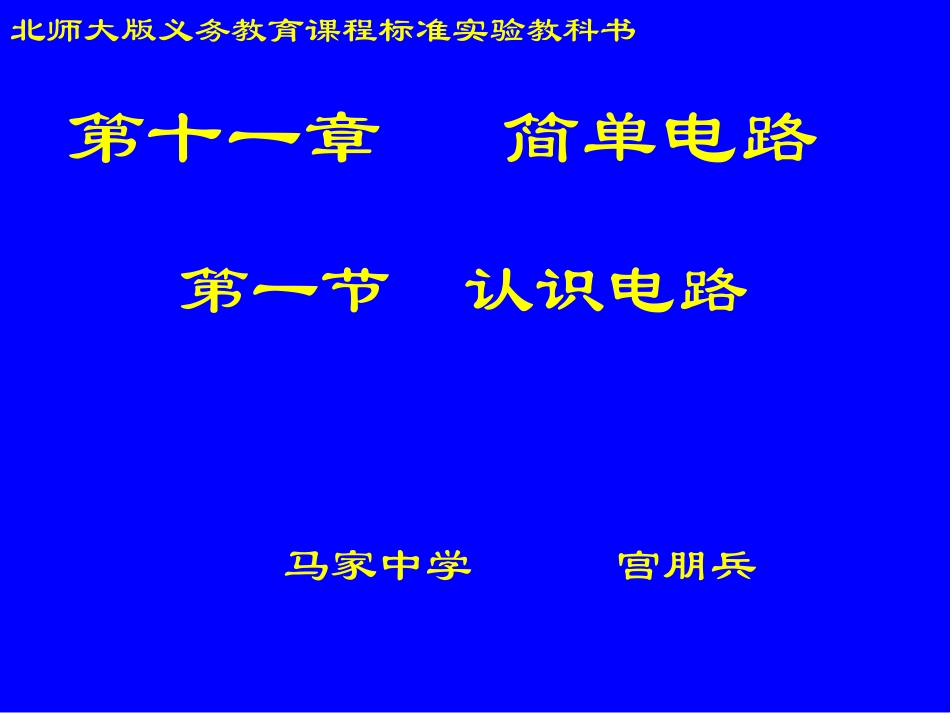

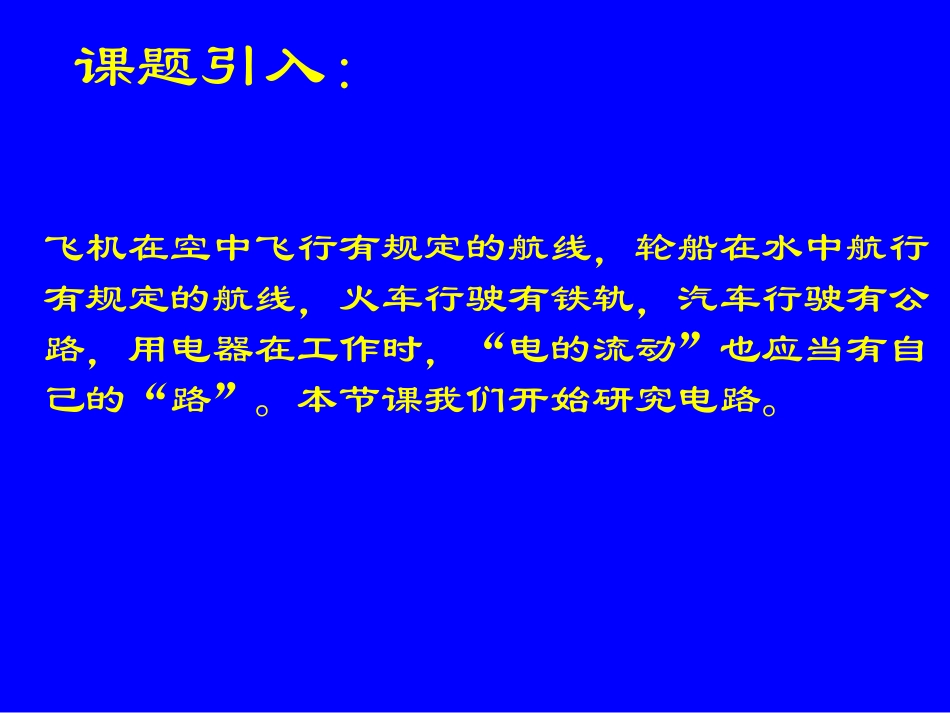

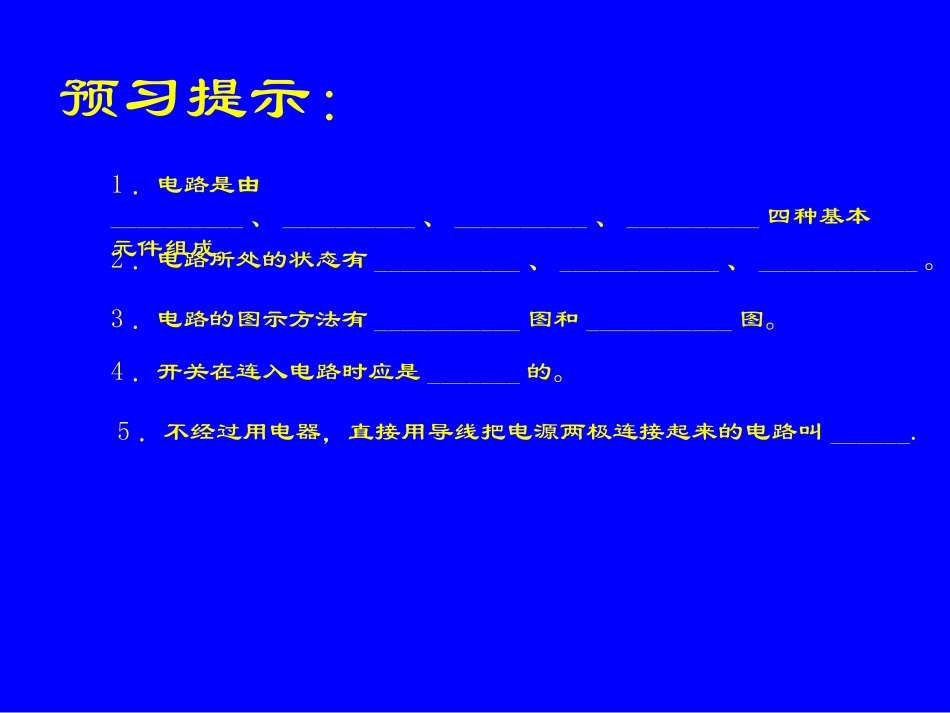

第十一章简单电路第一节认识电路马家中学宫朋兵北师大版义务教育课程标准实验教科书预习提示：1．电路是由__________、__________、__________、__________四种基本元件组成。2．电路所处的状态有___________、____________、____________。3．电路的图示方法有___________图和___________图。4．开关在连入电路时应是_______的。5．不经过用电器，直接用导线把电源两极连接起来的电路叫______.课题引入：飞机在空中飞行有规定的航线，轮船在水中航行有规定的航线，火车行驶有铁轨，汽车行驶有公路，用电器在工作时，“电的流动”也应当有自己的“路”。本节课我们开始研究电路。认识电路组成：电路是把电源、开关、用电器用导线连接起来组成电流的路径。通路、断路、短路：1、通路：处处连通的电路。2、断路：断开的电路。3、短路：不经用电器直接用导线把电源两极连接起来的电路。电路图用规定的符号表示电路中的元件,把这些符号用代表导线的线段连接起来,就可以表示由实物组成的电路,这种图就叫做电路图.几种元件符号:实物图电路图使用统一规定的符号；尽量避免交叉；连线横平竖直，尽量使电路图简洁美观；元件布局合理；电源、开关、用电器不能接在拐角处；电路图中元件的位置要和实物图对应。小结：本节课中我们首先对简单电路元件进行认识，再对电路的通、断、短路的认识，特别是对短路的危害的认识，给我们留下深刻印象，最后把具体的电路元件抽象成符号，能根据具体的实物电路画出电路图，以及根据电路图连接实物电路。当堂检测：1．把_________、_________、_________用_________连接起来，就组成了电路，只有电路_________时，电路中才有电流。2，电源在电路中是_________电能的装置，用电器是_________电路的装置，导线是_________电能的，而开关是_________的。3．正确画出下表中所列出电器的符号：器件电池组灯泡电动机电铃开关交叉相连导线符号4．如图所示，只闭合S1电路为_________；断开S1电路为_________；闭合S、S1电路为_________。5．某同学参加物理兴趣小组活动，连成了如图所示电路，那么当S1、S2都闭合时，发光灯泡是_________；当S1断开、S2闭合时，发光灯泡是_________。6．图中所示的电路元件均完好无损，但开关S1、S2闭合时灯L1亮，L2不亮，故障的原因可能是（）A．导线绝缘层受到S1的标线栏B．导线绝缘层受到S2的标线栏内C．电源的两极跟电路接触不良D．L2的接线短路7．试根据图中实物连接情况，在方框中画出相应的电路图。布置作业：P421、2
