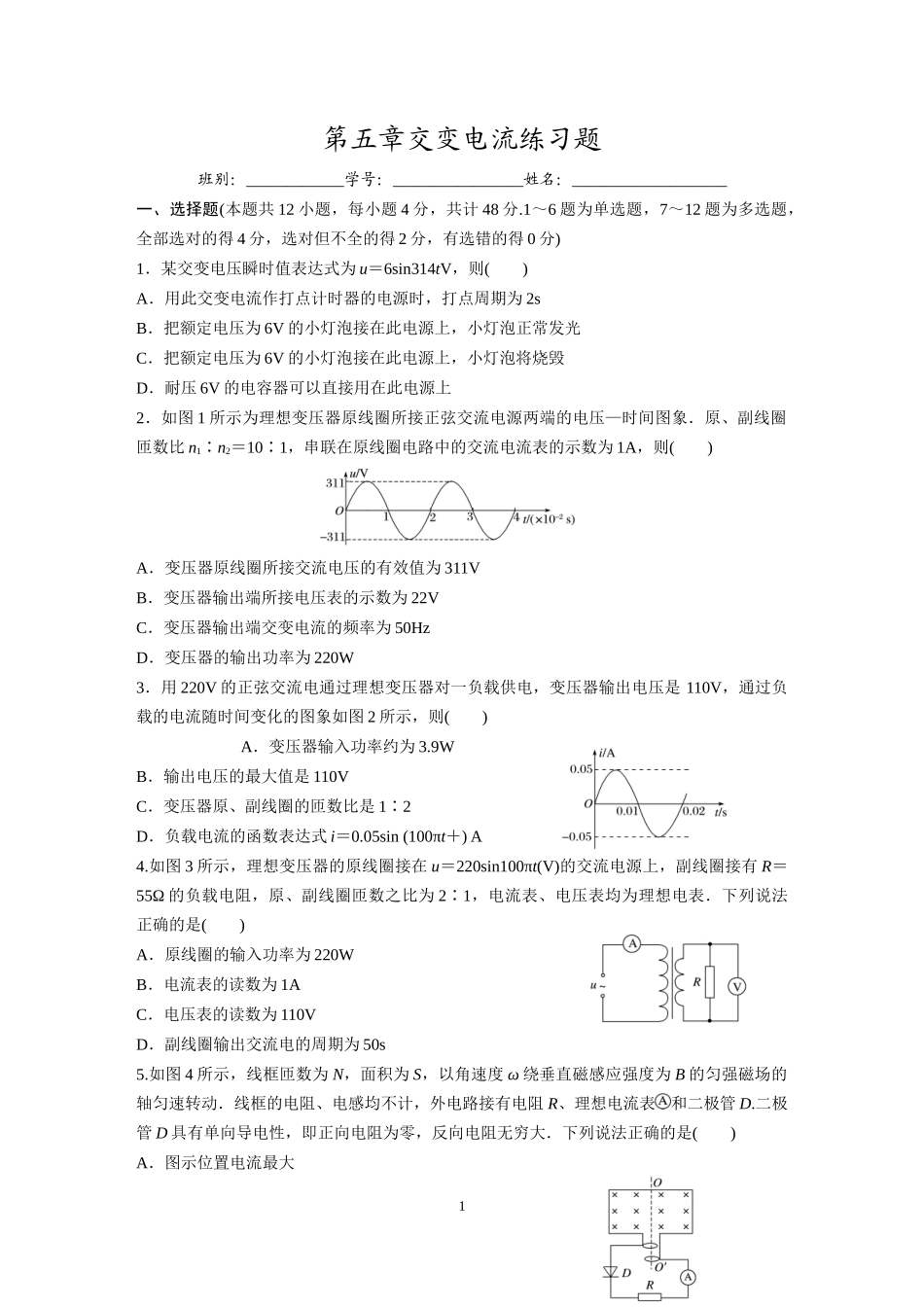

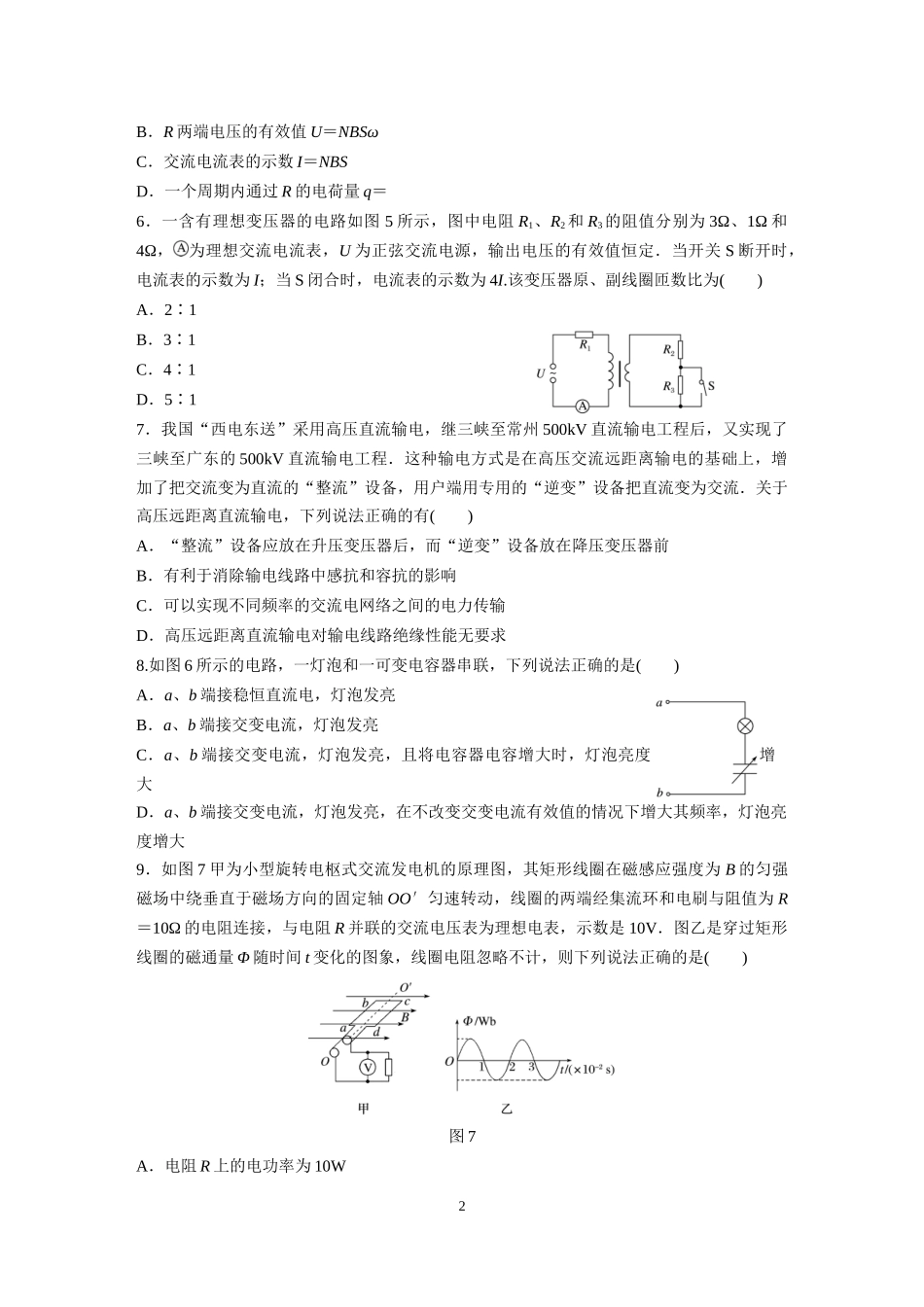

第五章交变电流练习题班别：____________学号：________________姓名：___________________一、选择题(本题共12小题，每小题4分，共计48分.1～6题为单选题，7～12题为多选题，全部选对的得4分，选对但不全的得2分，有选错的得0分)1．某交变电压瞬时值表达式为u＝6sin314tV，则()A．用此交变电流作打点计时器的电源时，打点周期为2sB．把额定电压为6V的小灯泡接在此电源上，小灯泡正常发光C．把额定电压为6V的小灯泡接在此电源上，小灯泡将烧毁D．耐压6V的电容器可以直接用在此电源上2．如图1所示为理想变压器原线圈所接正弦交流电源两端的电压—时间图象．原、副线圈匝数比n1∶n2＝10∶1，串联在原线圈电路中的交流电流表的示数为1A，则()A．变压器原线圈所接交流电压的有效值为311VB．变压器输出端所接电压表的示数为22VC．变压器输出端交变电流的频率为50HzD．变压器的输出功率为220W3．用220V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110V，通过负载的电流随时间变化的图象如图2所示，则()A．变压器输入功率约为3.9WB．输出电压的最大值是110VC．变压器原、副线圈的匝数比是1∶2D．负载电流的函数表达式i＝0.05sin(100πt＋)A4.如图3所示，理想变压器的原线圈接在u＝220sin100πt(V)的交流电源上，副线圈接有R＝55Ω的负载电阻，原、副线圈匝数之比为2∶1，电流表、电压表均为理想电表．下列说法正确的是()A．原线圈的输入功率为220WB．电流表的读数为1AC．电压表的读数为110VD．副线圈输出交流电的周期为50s5.如图4所示，线框匝数为N，面积为S，以角速度ω绕垂直磁感应强度为B的匀强磁场的轴匀速转动．线框的电阻、电感均不计，外电路接有电阻R、理想电流表和二极管D.二极管D具有单向导电性，即正向电阻为零，反向电阻无穷大．下列说法正确的是()A．图示位置电流最大1B．R两端电压的有效值U＝NBSωC．交流电流表的示数I＝NBSD．一个周期内通过R的电荷量q＝6．一含有理想变压器的电路如图5所示，图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω，为理想交流电流表，U为正弦交流电源，输出电压的有效值恒定．当开关S断开时，电流表的示数为I；当S闭合时，电流表的示数为4I.该变压器原、副线圈匝数比为()A．2∶1B．3∶1C．4∶1D．5∶17．我国“西电东送”采用高压直流输电，继三峡至常州500kV直流输电工程后，又实现了三峡至广东的500kV直流输电工程．这种输电方式是在高压交流远距离输电的基础上，增加了把交流变为直流的“整流”设备，用户端用专用的“逆变”设备把直流变为交流．关于高压远距离直流输电，下列说法正确的有()A．“整流”设备应放在升压变压器后，而“逆变”设备放在降压变压器前B．有利于消除输电线路中感抗和容抗的影响C．可以实现不同频率的交流电网络之间的电力传输D．高压远距离直流输电对输电线路绝缘性能无要求8.如图6所示的电路，一灯泡和一可变电容器串联，下列说法正确的是()A．a、b端接稳恒直流电，灯泡发亮B．a、b端接交变电流，灯泡发亮C．a、b端接交变电流，灯泡发亮，且将电容器电容增大时，灯泡亮度增大D．a、b端接交变电流，灯泡发亮，在不改变交变电流有效值的情况下增大其频率，灯泡亮度增大9．如图7甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的两端经集流环和电刷与阻值为R＝10Ω的电阻连接，与电阻R并联的交流电压表为理想电表，示数是10V．图乙是穿过矩形线圈的磁通量Φ随时间t变化的图象，线圈电阻忽略不计，则下列说法正确的是()图7A．电阻R上的电功率为10W2B．0.02s时R两端的电压瞬时值为零C．R两端的电压u随时间t变化的规律是u＝14.1cos(100πt)VD．通过R的电流i随时间t变化的规律是i＝cos(100πt)A10．如图8为某小型水电站的电能输送示意图，发电机通过升压变压器T1和降压变压器T2向用户供电．已知输电线的总电阻R＝10Ω，降压变压器T2原、副线圈的匝数之比为4∶1，副线圈与用电器R0组成闭合电路．若T1、T2均为理想变压器，T2的副线圈的输出电压的瞬时值表达式为u＝220sin100πt(V)，用电器的电阻R0＝11Ω，则()A．通过用电器R0的电流...
