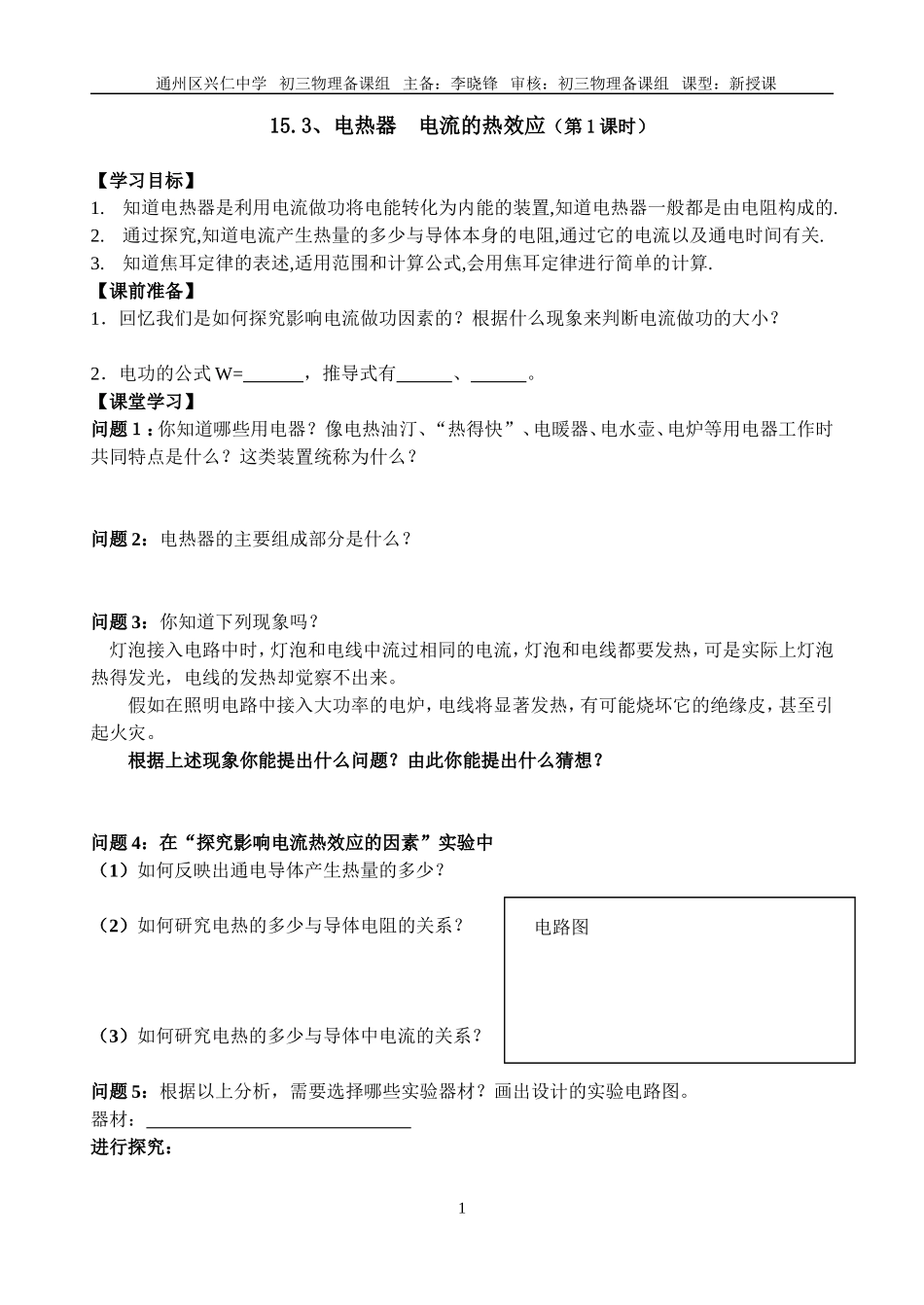

通州区兴仁中学初三物理备课组主备:李晓锋审核:初三物理备课组课型:新授课15.3、电热器电流的热效应(第1课时)【学习目标】1.知道电热器是利用电流做功将电能转化为内能的装置,知道电热器一般都是由电阻构成的.2.通过探究,知道电流产生热量的多少与导体本身的电阻,通过它的电流以及通电时间有关.3.知道焦耳定律的表述,适用范围和计算公式,会用焦耳定律进行简单的计算.【课前准备】1.回忆我们是如何探究影响电流做功因素的?根据什么现象来判断电流做功的大小?2.电功的公式W=,推导式有、。【课堂学习】问题1:你知道哪些用电器?像电热油汀、“热得快”、电暖器、电水壶、电炉等用电器工作时共同特点是什么?这类装置统称为什么?问题2:电热器的主要组成部分是什么?问题3:你知道下列现象吗?灯泡接入电路中时,灯泡和电线中流过相同的电流,灯泡和电线都要发热,可是实际上灯泡热得发光,电线的发热却觉察不出来。假如在照明电路中接入大功率的电炉,电线将显著发热,有可能烧坏它的绝缘皮,甚至引起火灾。根据上述现象你能提出什么问题?由此你能提出什么猜想?问题4:在“探究影响电流热效应的因素”实验中(1)如何反映出通电导体产生热量的多少?(2)如何研究电热的多少与导体电阻的关系?(3)如何研究电热的多少与导体中电流的关系?问题5:根据以上分析,需要选择哪些实验器材?画出设计的实验电路图。器材:进行探究:1电路图通州区兴仁中学初三物理备课组主备:李晓锋审核:初三物理备课组课型:新授课1.我们看到:两瓶中温度计上升的示数△t1△t2,此时1、2两锥形瓶中的两根电阻丝,它们之间相同的物理量是,不同的物理量是。这说明:。2.我们看到:电流增大后,相同时间内2锥形瓶中温度计上升的示数△t2′△t2,此时2锥形瓶中的电阻丝,前后两次实验中相同的物理量是。不同的物理量是。这说明:。3.实验中,若通电时间越长,瓶中煤油温度上升得将会。这说明:。归纳结论电流通过电阻丝产生的热量与导体本身的、通过导体的以及通电时间有关。导体的越大、通过导体的越大、通电时间越长,电流通过导体时产生的热量越多。1840年英国物理学家焦耳通过大量的实验研究,总结出电流产生的热量与电流的大小、电阻的大小和通电时间的关系,我们把这个规律叫做焦耳定律焦耳定律内容是:。表达式:问题6。你能用电功公式结合欧姆定律推导出焦耳定律公式吗?请同学们试试看。问题7现在你能回答下列问题了吗?灯泡接入电路中时,灯泡和电线中流过相同的电流,灯泡和电线都要发热,可是实际上灯泡热得发光,电线的发热却觉察不出来。这是为什么?假如在照明电路中接入大功率的电炉,电线将显著发热,有可能烧坏它的绝缘皮,甚至引起火灾,这又是为什么?例1:某电热器正常工作时电阻丝的电阻为55Ω,接入220V的电路中。在20min内共产生了多少热量?(你能用几种方法解此题?)问题8:你知道电流产生的热量与电流所做的功之间的关系吗?2通州区兴仁中学初三物理备课组主备:李晓锋审核:初三物理备课组课型:新授课例2:一台直流电动机,线圈电阻为1Ω接在15V的电源的上,通过的电流是2A,求:1、通电5分钟,电流产生的热量是多少?小结:由此可知,在通常情况下,电流产生的热量Q电流所做的功W。只有在中,电流产生的热量Q才等于电流所做的功W。【当堂评价】1.(10·北京)一根阻值为50Ω的电阻丝,通电100s,通过的电流为0.1A,则电流通过电阻丝产生的热量为J。2.一个电阻通过0.2A的电流时,5min内电阻上产生了600J的热量,则这个电阻的阻值为Ω.()3.电冰箱、电视机、电扇等用电器的后面分别装有铁片或制成空格状,这样做的目的是A.为了用电器的美观B.为了防止用电器漏电C.为了防止用电器聚集热量D.为了节约用电器的制作材料()4.(10·聊城)下列各种电器中,利用电流热效应工作的是A.电动机B.电冰箱C.电饭锅D.电风扇5.一只调温电熨斗标有“220V300W”字样,该电熨斗正常工作10min,求通过它的电流和放出的热量.【课后练习】1.一个5Ω的电阻通过它的电流为2A,在10s内放出的热量是J,如果通过它的电流减小为原来的二分之一,在相同时间内所放出的热量是...
