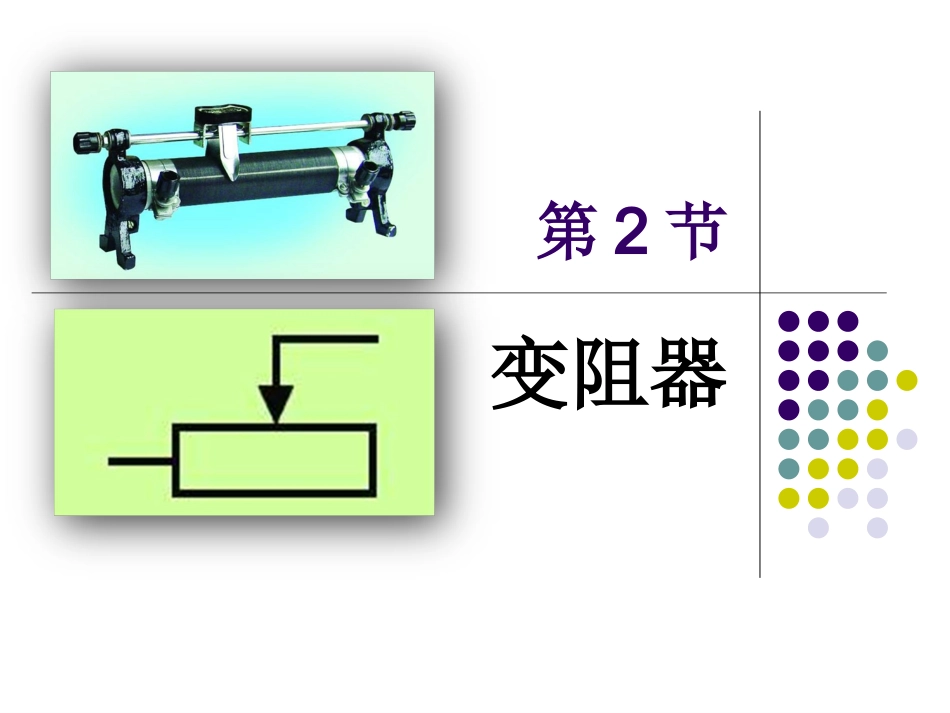

第2节变阻器同一个世界同一个梦想活动用铅笔芯改变电路中的电流MN做一做想一想MN1.当M端向左移动时，接入电路中的铅笔芯长度变，电流表的示数，灯的亮度。短变大变亮2.当M端向右移动时，接入电路中的铅笔芯长度变，电流表的示数，灯的亮度。3.引起电流变化的原因是什么？长度长度电阻电阻电流电流长变小变暗一、滑动变阻器1、构造3、接线柱6、1、2、5、4、滑片金属杆支架瓷管电阻丝接线柱2、结构示意图滑动变阻器的铭牌20Ω表示：2A表示：20Ω2A最大阻值是20Ω允许通过的最大电流是2A3、元件符号ABCDABCDABCDABCDABCDABCDABCD3、连接方法1.接线柱连接要“一上一下”2.滑动变阻器要串联接入选择AD接入电路，改变电灯亮度ABCDP滑片向右AP变长电阻变大电流变小电灯变暗序号使用的接线柱接入电路的电阻丝金属片的移动方向电阻的变化电流表示数变化电灯亮度的变化①A、D向左向右②A、C向左向右APAP变小变小变大变大变暗变暗变亮变亮变小变小变大变大AC与AD连入电路的效果相同!ABCDP问题：电流流过滑动变阻器的哪些部分？哪一段电阻丝被连入电路了？滑片向左（或向右）移动时，这段电阻丝的长度如何变化？电阻如何变化？电流如何变化？电灯的亮度如何变化？序号使用的接线柱接入电路的电阻丝金属片的移动方向电阻的变化电流表示数变化电灯亮度的变化①A、D向左向右②A、C向左向右③B、D向左向右④B、C向左向右APAPBPBP变小变小变小变小变大变大变大变大变暗变暗变暗变暗变亮变亮变亮变亮变小变小变小变小变大变大变大变大4、原理滑动变阻器是通过改变________________________来改变电阻大小的。连入电路的电阻丝的长度ABCDABCD相当于一根导线相当于定值电阻5、注意事项利用滑动变阻器改变电路中的电流大小，在闭合开关前，要将金属滑片P放到处阻值最大二、变阻器滑动变阻器1.原理：改变连入电路中电阻线的长度，从而改变电阻。2、结构示意图及元件符号3、滑动变阻器的铭牌含义：如“20Ω2A”20Ω表示：最大阻值是20Ω2A表示：允许通过的最大电流是2A4、使用方法：（1）串联串联在电路中。（2）连入电路时，采用“一上一下一上一下”连接法。（3）闭合开关前，将电阻调到最大电阻调到最大的位置。注：滑动变阻器连接上面两个接线柱相当于一根导线，连接下面两个接线柱相当于定值电阻5、作用：（1）改变改变电路中的电流。（2）保护电路。注：在闭合开关前，要将金属滑片P放到阻值最大处6、故障分析：在“使用滑动变阻器”的实验中：(1)甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是_____________。（2）乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是_________________________________。（3）丙同学缓慢移动滑片P时，看到灯忽亮忽灭，这可能是滑动变阻器的好P与电阻线圈之间_______。二、其他变阻器电位器二、其他变阻器电阻箱电阻箱的读数电阻箱的读数如图，要使滑片向左移动时，变阻器连入电路的电阻值变大，应连入电路的接线柱是：()A．A和BB．B和CC．C和DD．D和A练习1B如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，电阻R和横杆相当于____________，电流流过R的_____部分。当油量减少时，滑片向_____移动，电路上电阻_______，电流_______（填“变大”、“变小”）练习2PAB横杆滑动变阻器PB上变大变小同一个世界同一个梦想4.如图所示的电路，滑动变阻器的滑片P向左移动时，若灯泡始终发光，则（）A．灯变亮，电流表示数减小B．灯变亮，电流表示数增大C．灯变暗，电流表示数增大D．灯变暗，电流表示数减小B练习3同一个世界同一个梦想6.将滑动变阻器和灯泡串联，要求:当滑片P向右移动时，灯泡变亮。连接下面的电路。练习4根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。（要求：导线不能交叉。）同一个世界同一个梦想练习5练习2在“学习使用滑动变阻器”的实验中：(1)连接实物时，开关应当______，滑片P应移至__________的位置。(2)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是_________________________________。乙同...
