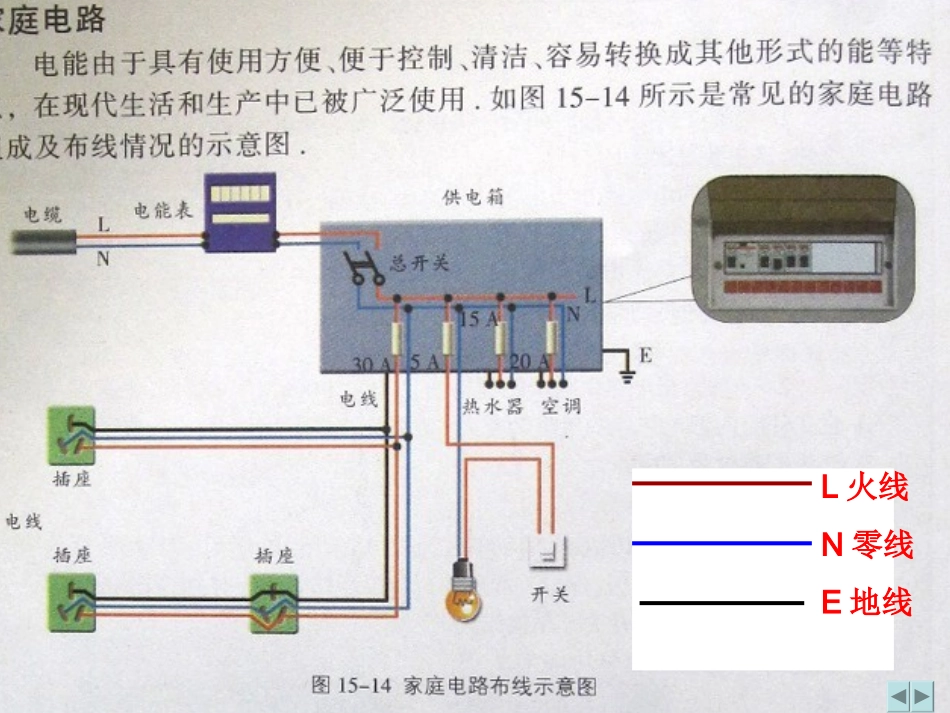

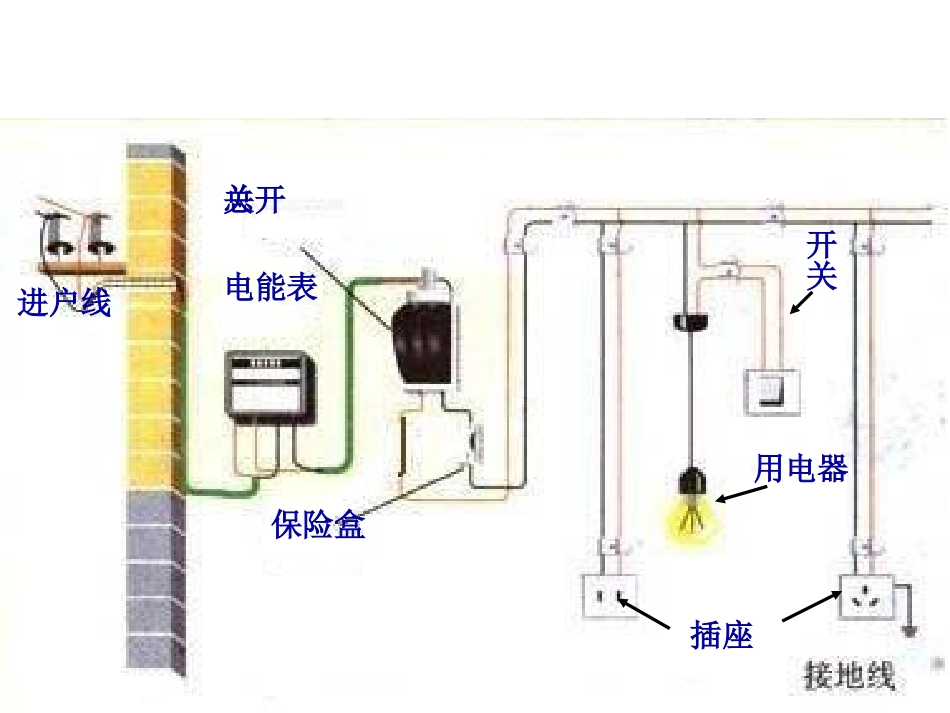

四家庭电路与安全用电电功和电热一、家庭电路的组成P18L火线N零线E地线开关总开关电能表进户线保险盒插座用电器一、家庭电路据此，你能说出家庭电路有哪几部分组成吗吗？观察并思考家庭电路主要由进入家庭的进户线(电源)→电能表→总开关→熔断器→插座→开关→用电器……等组成。考虑到用电安全，一般还接有地线。为了保证每个用电器都能独立工作，各个用电器都应是一端接在火线上，另一端接在零线上，即这些用电器间是并联关系。这样当一个支路发生故障时，其他支路仍能工作。1、组成：一根是火线一根是零线.2、作用：家庭电路中的电源，火线与零线之间的电压是220V。正常情况下，零线与地之间的电压为0V火线与地之间的电压为220V说明：零线在变压器处与大地相连。3、地线：与大地相连接的一根线。进户线断路器（取代闸刀开关和熔断器）：当电路过载或短路时自动断开电路（跳闸），起保护作用。（断路器一般连接在火线上）总开关空气开关漏电断路器保险丝保险盒熔断丝（保险丝）保险丝的原理及作用：当家庭电路中电流过大时，自动熔断，切断电路，起到保护电路作用。保险丝的组成材料：由电阻率大、熔点较低的铅锑合金制成???某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试!）熔丝不能用铜丝替代插座观察三线插头与三线插座三线插头三线插座插头的地线插脚先进插座左零右火中接地活动15.5练习使用测电笔进入家庭的电线一般都是两根线。其中哪一根是火线呢？这可以用测电笔来判断。常见的测电笔观察测电笔的结构如图15－17所示，它由两个金属电极、氖管、弹簧和一个阻值很大的电阻——高电阻组成。测试用测电笔测试插座。判断插座中是否有电，是否按“左零右火”的方式连接在电路中。注意1.使用测电笔时，手要接触测电笔尾部的金属电极(这样做的目的在于使人体、测电笔和火线与大地之间构成一个回路，这时有微弱电流通过测电笔，使氖管发光)。2.一般来讲，当测电笔的笔尖接触电线(或与电线连通的导体)时，如果氖管发光，表示接触的是火线；如果氖管不发光，表示接触的是零线。3.当测电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触笔尖。如何在生活中辨别火线与零线？（1）上火下零，左零右火。（2）用测电笔识别拓展15.6探究熔丝熔断的原因阅读课本思考：家用熔丝是由电阻率较，熔点较的铅锑合金制成的。当有过大的电流通过时，熔丝产生较多的，使它的温度达到，熔丝，自动切断电路，起到保险作用。熔丝应安装在路上。大低热量熔点熔化干原因一:短路短路：火线未经过用电器直接与零线相接触的现象。短路的危害：烧坏熔丝，如果不接入熔断器会引起火灾。概念：指电路中同时工作的用电器过多，导致线路总电流超过额定值的现象。危害：加速绝缘材料老化或烧坏熔丝，引发事故。原因二:超负荷运行（过载）“触电”是一定强度的电流通过人体所引起的伤害事故.当通过人体的电流为1毫安左右时，使人产生发麻的感觉；当通过人体的电流达到10毫安时，使人感到疼痛、神经麻痹、呼吸困难通过人体的电流达到100毫安时，3秒内人就会窒息致死；信息浏览•触电原因？•为了防止触电，必须把用电器的开关装在火线上。•必须把用电器的开关装在火线上。触电的形式：火线零线（1）单线触电想救我，给我穿上绝缘鞋或给我一张干燥的木凳吧火线零线我来帮你！啊！电死我啦！单线触电火线零线（2）双线触电想救我，快去断开电源！双线触电闪电（3）高压电弧触电雷雨天气不要呆在室外，快回家或闪电时马上蹲下。（4）跨步电压触电为保小命，赶快做“蛙跳”高压线触电的急救•强大电流通过人体可能使心跳、呼吸停止。若发生触电事故，要立即切断电源，必要时进行人工呼吸，同时打120通知医务人员抢救。安全用电常识安全用电注意事项电线断了湿布摸电线上晾衣服未接地线烤湿衣服安全用电的常识？安全用电原则：勿接触低压带电体勿靠近高压带电体不弄湿的用电器不破坏绝缘体（低压勿摸，高压勿近）火线零线...
