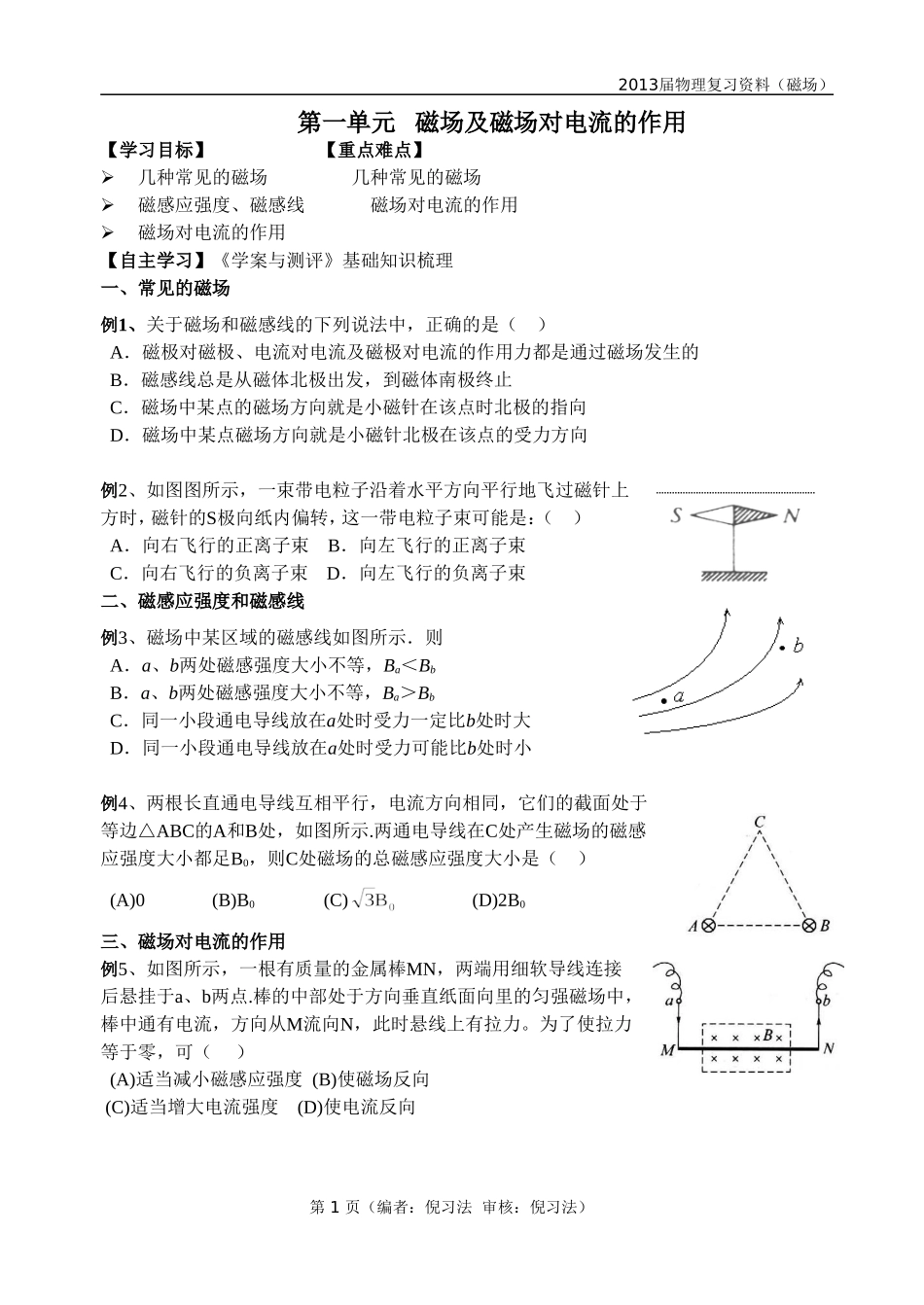

2013届物理复习资料（磁场）第一单元磁场及磁场对电流的作用【学习目标】【重点难点】几种常见的磁场几种常见的磁场磁感应强度、磁感线磁场对电流的作用磁场对电流的作用【自主学习】《学案与测评》基础知识梳理一、常见的磁场例1、关于磁场和磁感线的下列说法中，正确的是（）A．磁极对磁极、电流对电流及磁极对电流的作用力都是通过磁场发生的B．磁感线总是从磁体北极出发，到磁体南极终止C．磁场中某点的磁场方向就是小磁针在该点时北极的指向D．磁场中某点磁场方向就是小磁针北极在该点的受力方向例2、如图图所示，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S极向纸内偏转，这一带电粒子束可能是：（）A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束二、磁感应强度和磁感线例3、磁场中某区域的磁感线如图所示．则A．a、b两处磁感强度大小不等，Ba＜BbB．a、b两处磁感强度大小不等，Ba＞BbC．同一小段通电导线放在a处时受力一定比b处时大D．同一小段通电导线放在a处时受力可能比b处时小例4、两根长直通电导线互相平行，电流方向相同，它们的截面处于等边△ABC的A和B处，如图所示.两通电导线在C处产生磁场的磁感应强度大小都足B0，则C处磁场的总磁感应强度大小是（）(A)0(B)B0(C)(D)2B0三、磁场对电流的作用例5、如图所示，一根有质量的金属棒MN，两端用细软导线连接后悬挂于a、b两点.棒的中部处于方向垂直纸面向里的匀强磁场中，棒中通有电流，方向从M流向N，此时悬线上有拉力。为了使拉力等于零，可（）(A)适当减小磁感应强度(B)使磁场反向(C)适当增大电流强度(D)使电流反向第1页（编者：倪习法审核：倪习法）2013届物理复习资料（磁场）例6、质量为m的通电细杆ab置于光滑倾角为θ的导轨上，导轨的宽度为d，有电流时，ab恰好在导轨上静止，如图所示.图(b)中的四个侧视图中，标出了四种可能的匀强磁场方向，其中可能的图是().【课堂检测】2、倾角为的导电轨道间接有电源，轨道上静止放有一根金属杆ab．现垂直轨道平面向上加一匀强磁场，如图11.2-15所示，当磁感应强度B逐渐增加的过程中，ab杆受到的静摩擦力A．逐渐增大B．逐渐减小C．先增大后减小D．先减小后增大3、两条平行金属导轨上水平放置一根导电棒ab，处于竖直向上的匀强磁场中，如图所示，导电棒质量为1.2kg，长1m当导电棒中通入3A电流时，它可在导轨上匀速滑动，若电流强度增大为5A时，导电棒可获得2m／s2的加速度，求装置所在处的磁感强度的大小．第2页（编者：倪习法审核：倪习法）2013届物理复习资料（磁场）第二单元磁场对运动电荷的作用【学习目标】【重点难点】洛伦兹力大小和方向洛伦兹力大小和方向带电粒子在匀强磁场中的直线运动带电粒子在匀强磁场中的直线运动处理方法【自主学习】《学案与测评》基础知识梳理一、洛伦兹力大小和方向例1、画出图中各个粒子所受到的洛伦兹力方向例2、一带电粒子在匀强磁场中.沿着磁感应强度的方向运动，现将该磁场的磁感应强度增大1倍，则带电粒子受到的洛伦兹力()(A)增大为原来的2倍(B)增大为原来的4倍(C)减小为原来的一半(D)保持原来的情况不变二、带电粒子在匀强磁场中的直线运动例3、如图所示，匀强电场E竖直向下，匀强磁场B垂直纸面向里.现有三个带有等量同种电荷的油滴a、b、c，若将它们分别置入该区域中，油滴a保持静止，油滴b向左水平匀速运动，油滴c向右水平匀速运动，则比较三个油滴所受重力Ga、Gb、Gc的大小，最大的是________，最小的是________例4、质量为m、带电量为q的小球，从倾角为θ的光滑绝缘斜面上由静止下滑，整个斜面置于方向水平向外的匀强磁场中，其磁感强度为B，如图所示。若带电小球下滑后某时刻对斜面的作用力恰好为零，下面说法中正确的是（）①小球带正电②小球在斜面上运动时做匀加速直线运动③小球在斜面上运动时做加速度增大，而速度也增大的变加速直线运动④则小球在斜面上下滑过程中，当小球对斜面压力为零时的速率为mgcosθ/BqA．①②③B．①②④C．①③④D．②③④【学法指导】1、力处理（特别是洛伦兹力）2、运动处理（注意洛伦兹力的大小和速度大小有关）第3页（编者...
