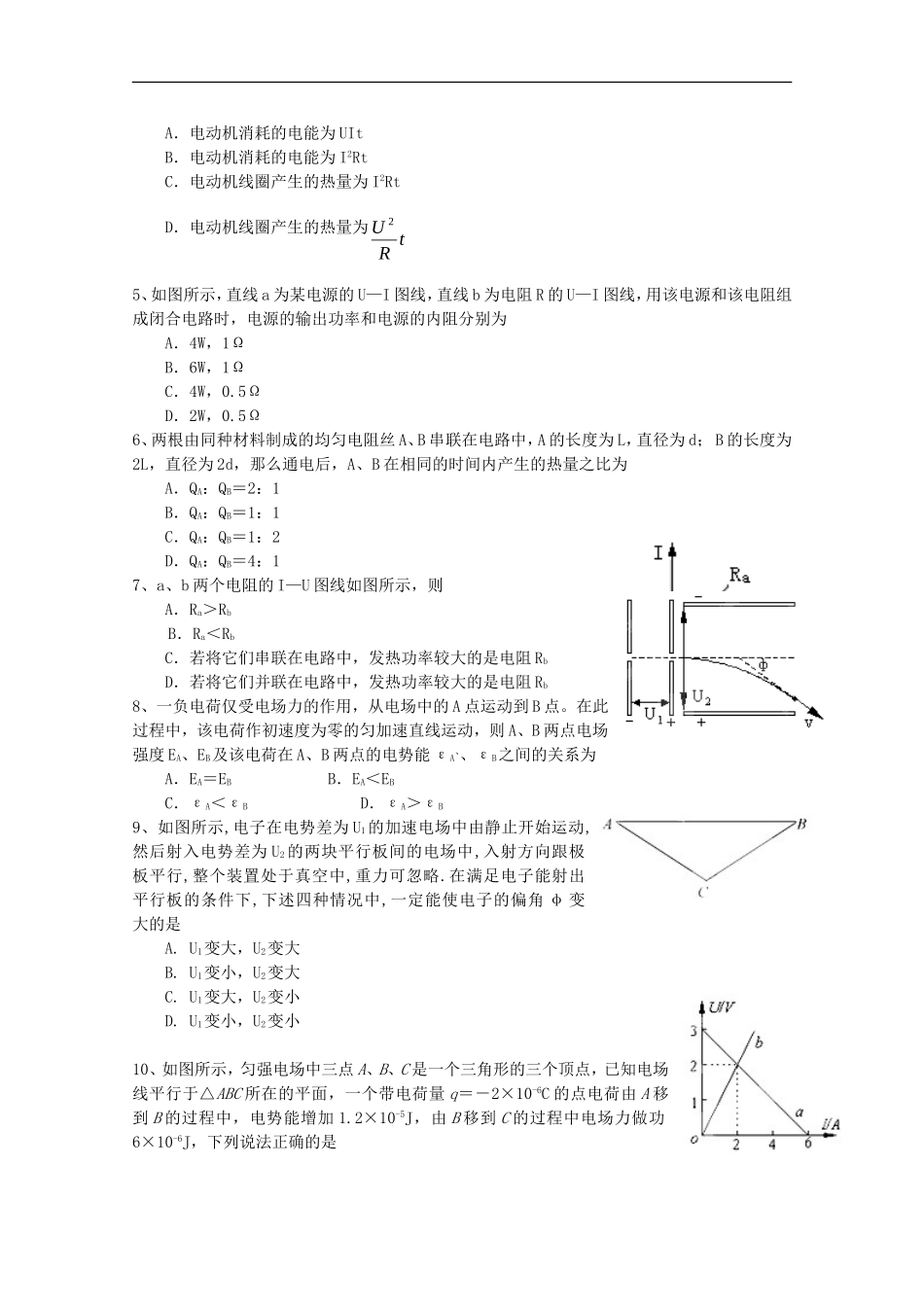

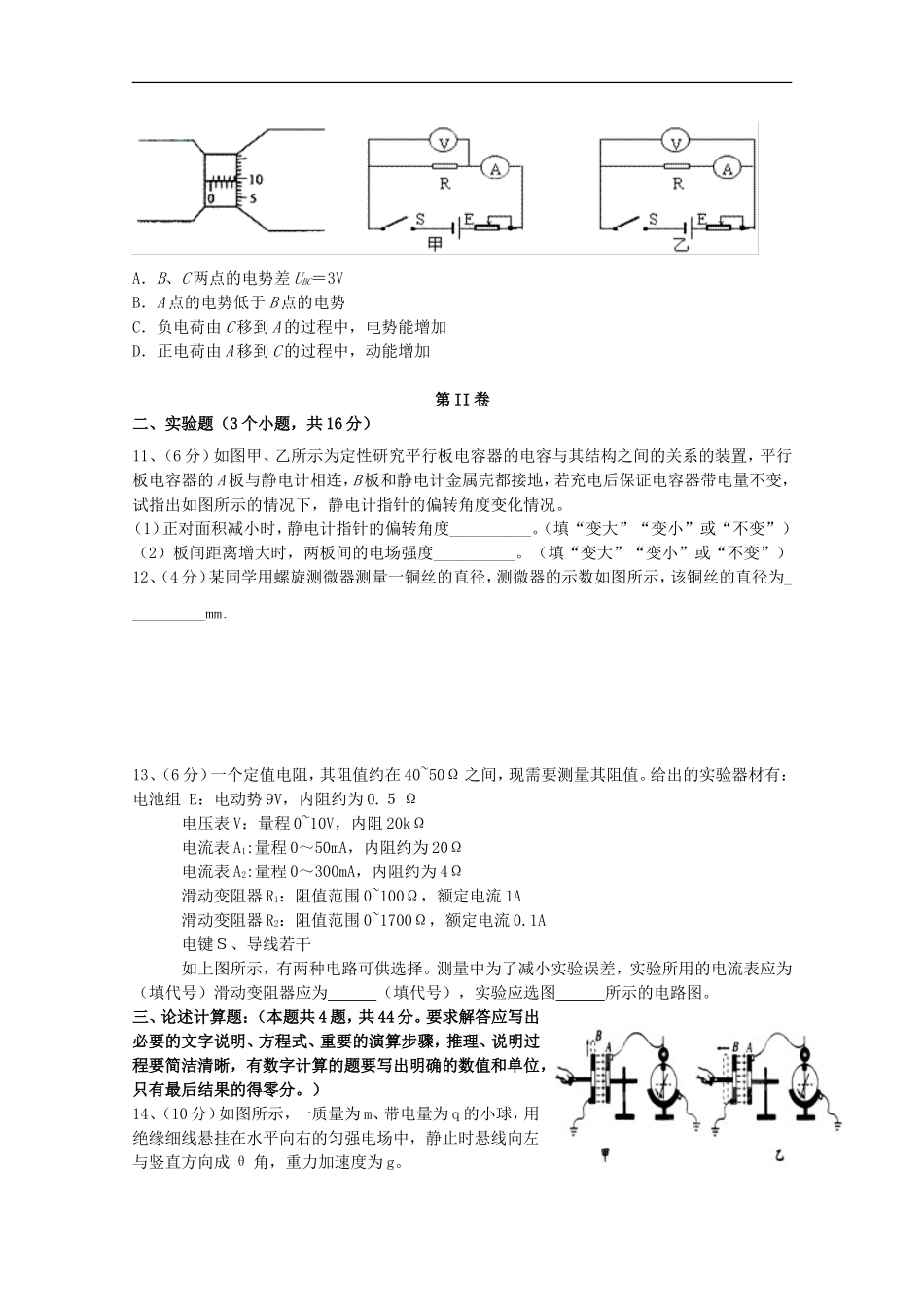

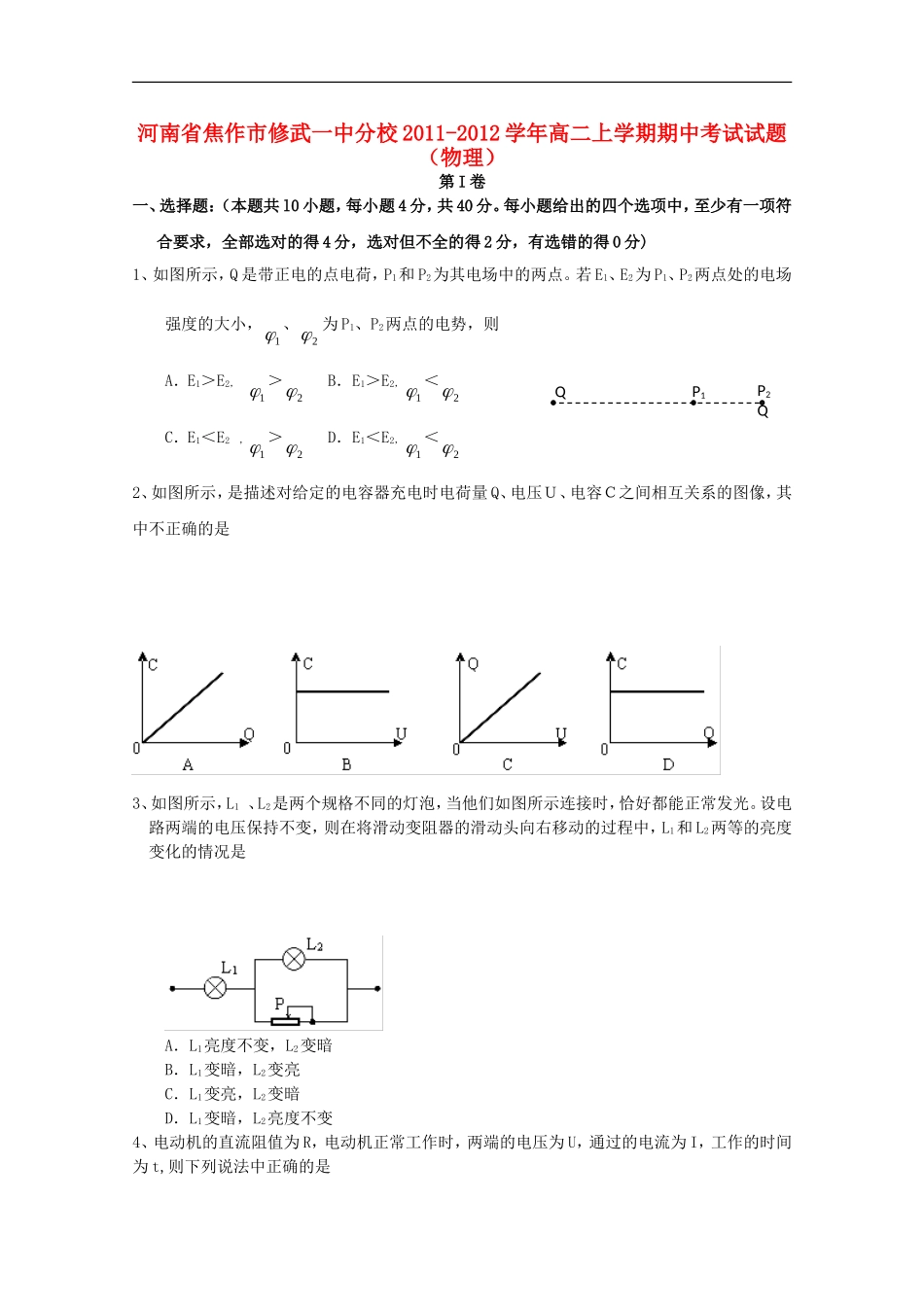

河南省焦作市修武一中分校2011-2012学年高二上学期期中考试试题（物理）第I卷一、选择题：（本题共l0小题，每小题4分，共40分。每小题给出的四个选项中，至少有一项符合要求，全部选对的得4分，选对但不全的得2分，有选错的得0分)1、如图所示，Q是带正电的点电荷，P1和P2为其电场中的两点。若E1、E2为P1、P2两点处的电场强度的大小，1、2为P1、P2两点的电势，则A．E1＞E2，1＞2B．E1＞E2，1＜2C．E1＜E2，1＞2D．E1＜E2，1＜22、如图所示，是描述对给定的电容器充电时电荷量Q、电压Ｕ、电容Ｃ之间相互关系的图像，其中不正确的是3、如图所示，L1、L2是两个规格不同的灯泡，当他们如图所示连接时，恰好都能正常发光。设电路两端的电压保持不变，则在将滑动变阻器的滑动头向右移动的过程中，L1和L2两等的亮度变化的情况是A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变4、电动机的直流阻值为R，电动机正常工作时，两端的电压为U，通过的电流为I，工作的时间为t,则下列说法中正确的是P2QP1QA．电动机消耗的电能为UItB．电动机消耗的电能为I2RtC．电动机线圈产生的热量为I2RtD．电动机线圈产生的热量为tRU25、如图所示，直线a为某电源的U—I图线，直线b为电阻R的U—I图线，用该电源和该电阻组成闭合电路时，电源的输出功率和电源的内阻分别为A．4W，1ΩB．6W，1ΩC．4W，0.5ΩD．2W，0.5Ω6、两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后，A、B在相同的时间内产生的热量之比为A．QA：QB＝2：1B．QA：QB＝1：1C．QA：QB＝1：2D．QA：QB＝4：17、a、b两个电阻的I—U图线如图所示，则A．Ra＞RbB．Ra＜RbC．若将它们串联在电路中，发热功率较大的是电阻RbD．若将它们并联在电路中，发热功率较大的是电阻Rb8、一负电荷仅受电场力的作用，从电场中的A点运动到B点。在此过程中，该电荷作初速度为零的匀加速直线运动，则A、B两点电场强度EA、EB及该电荷在A、B两点的电势能εA、、εB之间的关系为A．EA＝EBB．EA＜EBC．εA＜εBD．εA＞εB9、如图所示,电子在电势差为U1的加速电场中由静止开始运动,然后射入电势差为U2的两块平行板间的电场中,入射方向跟极板平行,整个装置处于真空中,重力可忽略.在满足电子能射出平行板的条件下,下述四种情况中,一定能使电子的偏角φ变大的是A.U1变大，U2变大B.U1变小，U2变大C.U1变大，U2变小D.U1变小，U2变小10、如图所示，匀强电场中三点A、B、C是一个三角形的三个顶点，已知电场线平行于△ABC所在的平面，一个带电荷量q＝－2×10-6C的点电荷由A移到B的过程中，电势能增加1.2×10-5J，由B移到C的过程中电场力做功6×10-6J，下列说法正确的是A．B、C两点的电势差UBC＝3VB．A点的电势低于B点的电势C．负电荷由C移到A的过程中，电势能增加D．正电荷由A移到C的过程中，动能增加第II卷二、实验题（3个小题，共16分）11、（6分）如图甲、乙所示为定性研究平行板电容器的电容与其结构之间的关系的装置，平行板电容器的A板与静电计相连，B板和静电计金属壳都接地，若充电后保证电容器带电量不变，试指出如图所示的情况下，静电计指针的偏转角度变化情况。（1）正对面积减小时，静电计指针的偏转角度__________。（填“变大”“变小”或“不变”）（2）板间距离增大时，两板间的电场强度__________。（填“变大”“变小”或“不变”）12、（4分）某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图所示，该铜丝的直径为__________mm．13、（6分）一个定值电阻，其阻值约在40~50Ω之间，现需要测量其阻值。给出的实验器材有：电池组E：电动势9V，内阻约为0.５Ω电压表V：量程0~10V，内阻20kΩ电流表A1:量程0～50mA，内阻约为20Ω电流表A2:量程0～300mA，内阻约为4Ω滑动变阻器R1：阻值范围0~100Ω，额定电流1A滑动变阻器R2：阻值范围0~1700Ω，额定电流0.1A电键Ｓ、导线若干如上图所示，有两种电路可供选择。测量中为了减小实验误差，实验所用的电流表应为（填代号）滑动变阻器应为（填代号），实验应选图所示的电路图。三、论述计算题：（本题...
