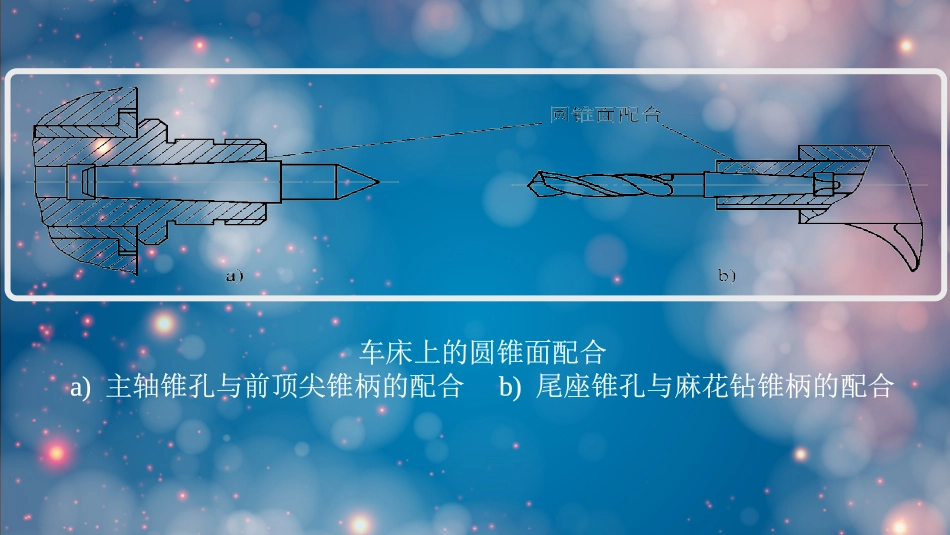

第四章车圆锥和成型曲面§4-1圆锥的基本知识第四章车圆锥和成型曲面§4-1圆锥的基本知识《车工工艺学》第五版湖南省石油化工技工学校盛毅车床上的圆锥面配合a)主轴锥孔与前顶尖锥柄的配合b)尾座锥孔与麻花钻锥柄的配合CONTENT圆锥的基本参数圆锥基本参数的计算标准工具圆锥010203巩固练习04课堂小结05圆锥的基本参数1圆锥工件a)带外圆锥的工件b)带内圆锥的工件一、圆锥的基本参数①最大圆锥直径D简称大端直径②最小圆锥直径d③圆锥长度L④锥度C一、圆锥的基本参数Dd简称小端直径L最大圆锥直径与最小圆锥直径之间的轴向距离。工件全长一般用L0表示。L0圆锥的最大圆锥直径与最小圆锥直径之差与圆锥长度之比。⑤圆锥半角圆锥角是在通过圆锥轴线的截面内两条素线之间的夹角。αCα/2同一参数，不能同时标注𝐶=𝐷−𝑑𝐿一、圆锥的基本参数𝐿=𝐷−𝑑𝐶𝐷=𝑑+𝐶𝐿𝑑=𝐷−𝐶𝐿tan𝛼2=𝐷−𝑑2𝐿=𝐶2𝐷=𝑑+𝟐Ltan𝛼2d=𝐷−𝟐Ltan𝛼2圆锥基本参数的计算2二、圆锥基本参数的计算例4-1如右图为磨床主轴圆锥，已知锥度C=1:5，最大圆锥直径D=45mm，圆锥长L=50mm，求最小圆锥直径d。解：二、圆锥基本参数的计算例4-2车削一圆锥面，已知圆锥半角α/2=3°15′，最小圆锥直径d=12mm，圆锥长度L=30mm，求最大圆锥直径D。解：二、圆锥基本参数的计算例4-3车削例4-1中的磨床主轴圆锥，已知锥度C=1:5，求圆锥半角α/2。解：二、圆锥基本参数的计算当圆锥半角α/2<6°时，可用下列近似公式计算：·C采用近似计算公式计算圆锥半角α/2时，应注意以下几点：（1）圆锥半角应在6°以内。（2）计算出来的单位是度（°），度以下的小数部分是十进制的，而角度是60进制的，应将含有小数部分的计算结果转化为分（′）和秒（″）。例如：二、圆锥基本参数的计算例4-4有一外圆锥，已知D＝70mm，d=60mm，L=100mm，试分别用查三角函数表法和近似法计算圆锥半角α/2。解：标准工具圆锥3三、标准工具圆锥1.莫氏圆锥（Morse）莫氏圆锥有0~6号7种，最小的是0号，最大的是6号。莫氏圆锥号码不同，其线性尺寸和圆锥半角均不相同。2.米制圆锥米制圆锥有7个号码，4号、6号、80号、100号、120号、160号和200号。它们的号码是指最大圆锥直径，而锥度固定不变，即C=1:20。例：100号米制圆锥的最大圆锥直径D=100mm，锥度C=1:20。巩固练习4四、巩固练习1、根据下表所列的已知条件，求、C、d、D、L等未知数，并填表。序号D/mmd/mmL/mmC110080120246641:4364801:202、160号的米制圆锥，圆锥长度为120mm,试求最小圆锥直径d。30681:64°46′58″7°7′30″1°26′6″d=154mm课堂小结5五、课堂小结本节课主要学习了：1、圆锥的基本参数最大圆锥直径D、最小圆锥直径d、圆锥长度L、锥度C、圆锥半角2、圆锥基本参数的计算3、标准工具圆锥莫氏圆锥、米制圆锥本节课主要学习了：1、圆锥的基本参数最大圆锥直径D、最小圆锥直径d、圆锥长度L、锥度C、圆锥半角2、圆锥基本参数的计算3、标准工具圆锥莫氏圆锥、米制圆锥感谢您的耐心观看
