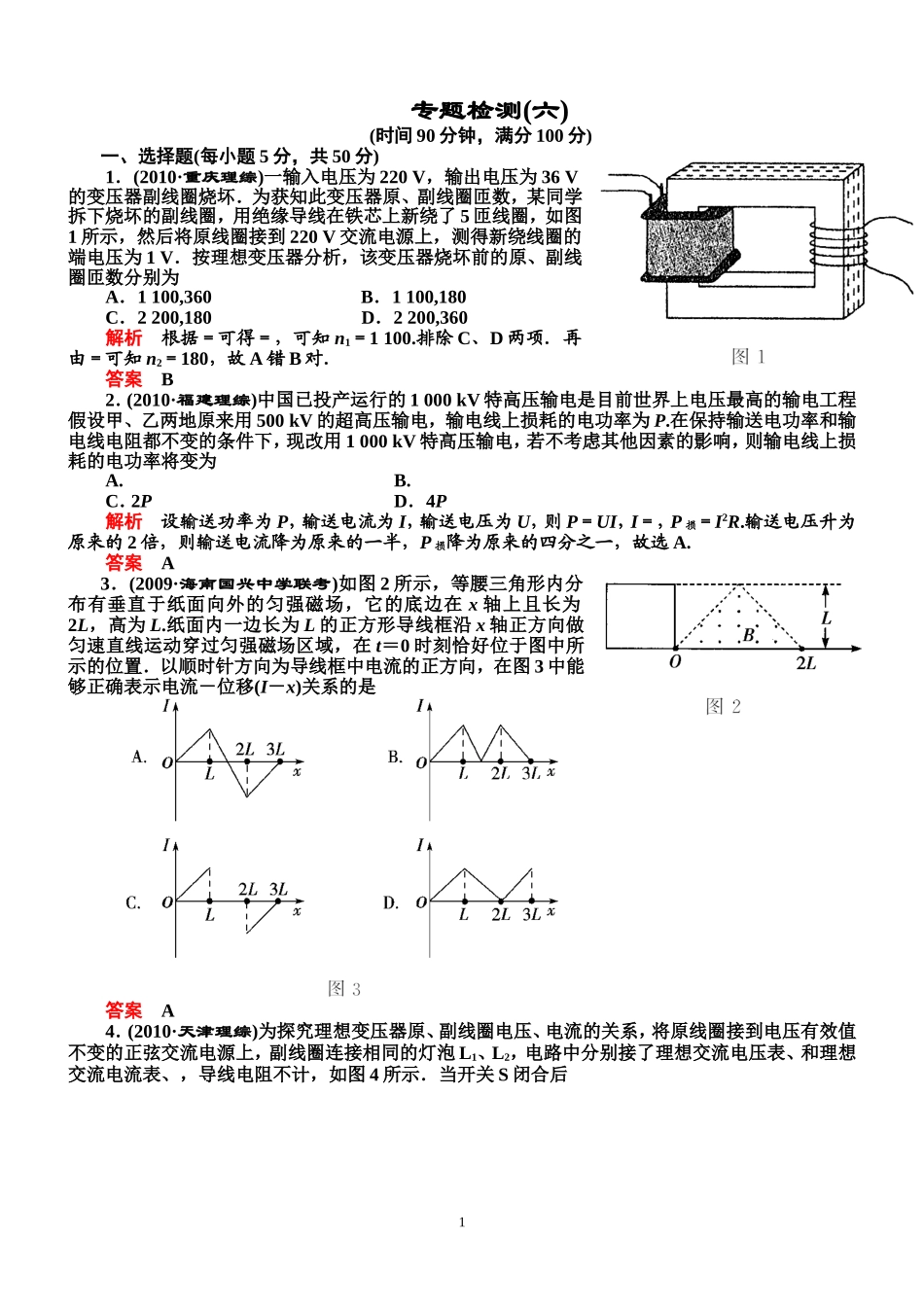

专题检测(六)(时间90分钟，满分100分)一、选择题(每小题5分，共50分)1．(2010·重庆理综)一输入电压为220V，输出电压为36V的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如图1所示，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V．按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为A．1100,360B．1100,180C．2200,180D．2200,360解析根据＝可得＝，可知n1＝1100.排除C、D两项．再由＝可知n2＝180，故A错B对．答案B2．(2010·福建理综)中国已投产运行的1000kV特高压输电是目前世界上电压最高的输电工程假设甲、乙两地原来用500kV的超高压输电，输电线上损耗的电功率为P.在保持输送电功率和输电线电阻都不变的条件下，现改用1000kV特高压输电，若不考虑其他因素的影响，则输电线上损耗的电功率将变为A.B.C．2PD．4P解析设输送功率为P，输送电流为I，输送电压为U，则P＝UI，I＝，P损＝I2R.输送电压升为原来的2倍，则输送电流降为原来的一半，P损降为原来的四分之一，故选A.答案A3．(2009·海南国兴中学联考)如图2所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L.纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t＝0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在图3中能够正确表示电流－位移(I－x)关系的是答案A4．(2010·天津理综)为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表、和理想交流电流表、，导线电阻不计，如图4所示．当开关S闭合后1A．示数变大，与示数的比值不变B．示数变大，与示数的比值变大C．示数变小，与示数的比值变大D．示数不变，与示数的比值不变解析交流电源的电压有效值不变，即示数不变，因＝，故示数不变，与示数的比值不变，D对S闭合使负载总电阻减小，I2＝，所以I2增大．因＝，所以示数增大，与示数比值不变，A对．答案AD5．(2010·浙江理综)半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如图5(甲)所示．有一变化的磁场垂直于纸面，规定向内为正，变化规律如图5(乙)所示．在t＝0时刻平板之间中心有一重力不计，电荷量为q的静止微粒．则以下说法正确的是A．第2秒内上极板为正极B．第3秒内上极板为负极C．第2秒末微粒回到了原来位置D．第2秒末两极板之间的电场强度大小为0.2πr2/d解析由图知第2秒内，磁场向里并均匀减小，由楞次定律知，环中电流方向为顺时针，因而上极板带正电，A项正确；第3秒内磁场向外且均匀增大，由楞次定律知，环中电流方向为顺时针，上极板仍带正电，B项错误；同理第1秒内上极板带负电，此微粒2秒内先做匀加速直线运动，再做匀减速直线运动，方向不变，C项错误；由法拉第电磁感应定律知，电路中感应电动势为E感＝＝πr2＝20.1πr2，场强为E＝＝0.1πr2/d，D项错误．答案A6．(2010·安徽省级名校联考)如图6所示，一个“∠”形导轨AOC垂直于磁场固定在磁感应强度为B的匀强磁场中，导体棒ab与导轨AOC由相同粗细、相同材料的导体制成，导体棒与导轨接触良好，且始终垂直于OC.在外力作用下，导体棒以恒定速度v向右运动，以导体棒在图中所示位置的时刻作为计时起点，则回路中感应电动势E、感应电流I、导体棒所受外力的功率P和回路中产生的焦耳热Q随时间t变化的图象中，正确的是解析若导轨夹角为θ，则切割磁感线的有效长度为l＝vttanθ，故E＝Blv＝Bv2ttanθ，E∝t，A对；如果单位长度的电阻为r，则时刻t时，总电阻R＝(vt＋vttanθ＋vt/cosθ)r＝(1＋tanθ＋1/cosθ)vtr.故I＝E/R为定值，B错；外力的功率P＝F安v＝BlIv，P∝t，C错；回路的焦耳热Q＝I2Rt，Q∝t2，D错．答案A7．(2010·湖南长沙)如图8所示，A线圈接一灵敏电流计，B线框放在匀强磁场中，B线框的电阻不计，具有一定电阻的导体棒可沿线框无摩擦滑动．今用一恒力F向右拉CD由静止开始运动，B...
