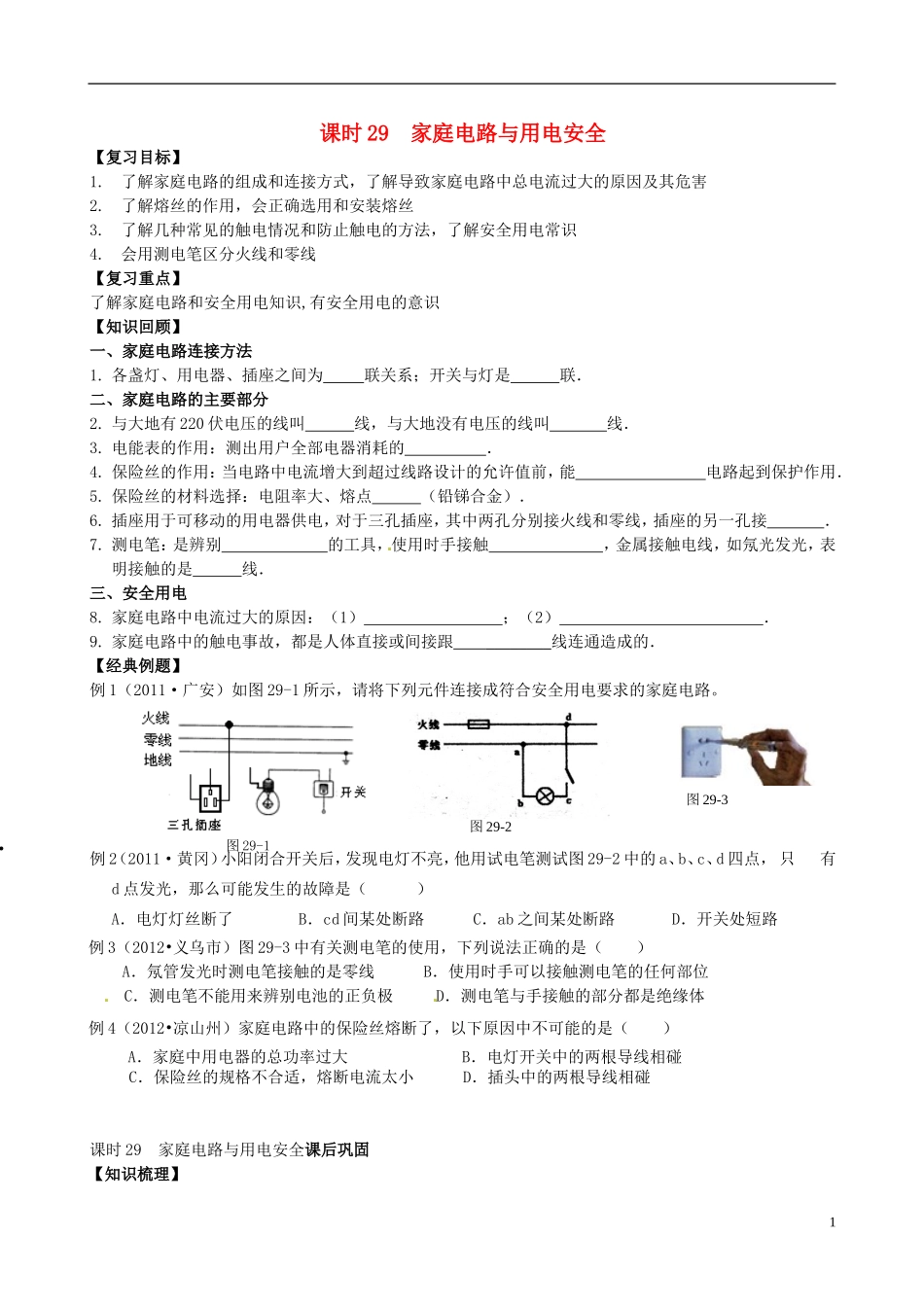

家庭电路与用电安全复习学案_第1页
1/3

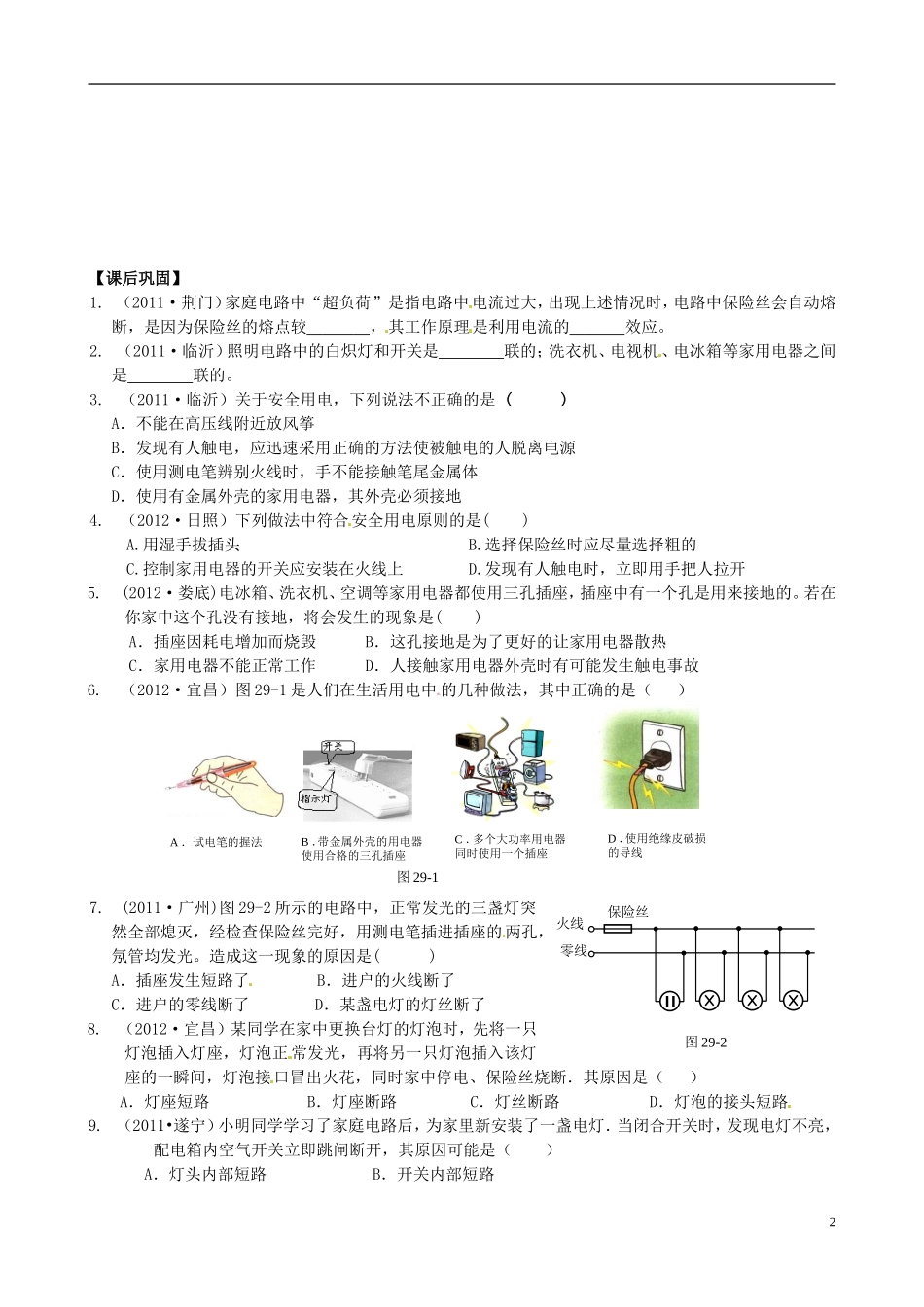

家庭电路与用电安全复习学案_第2页
2/3

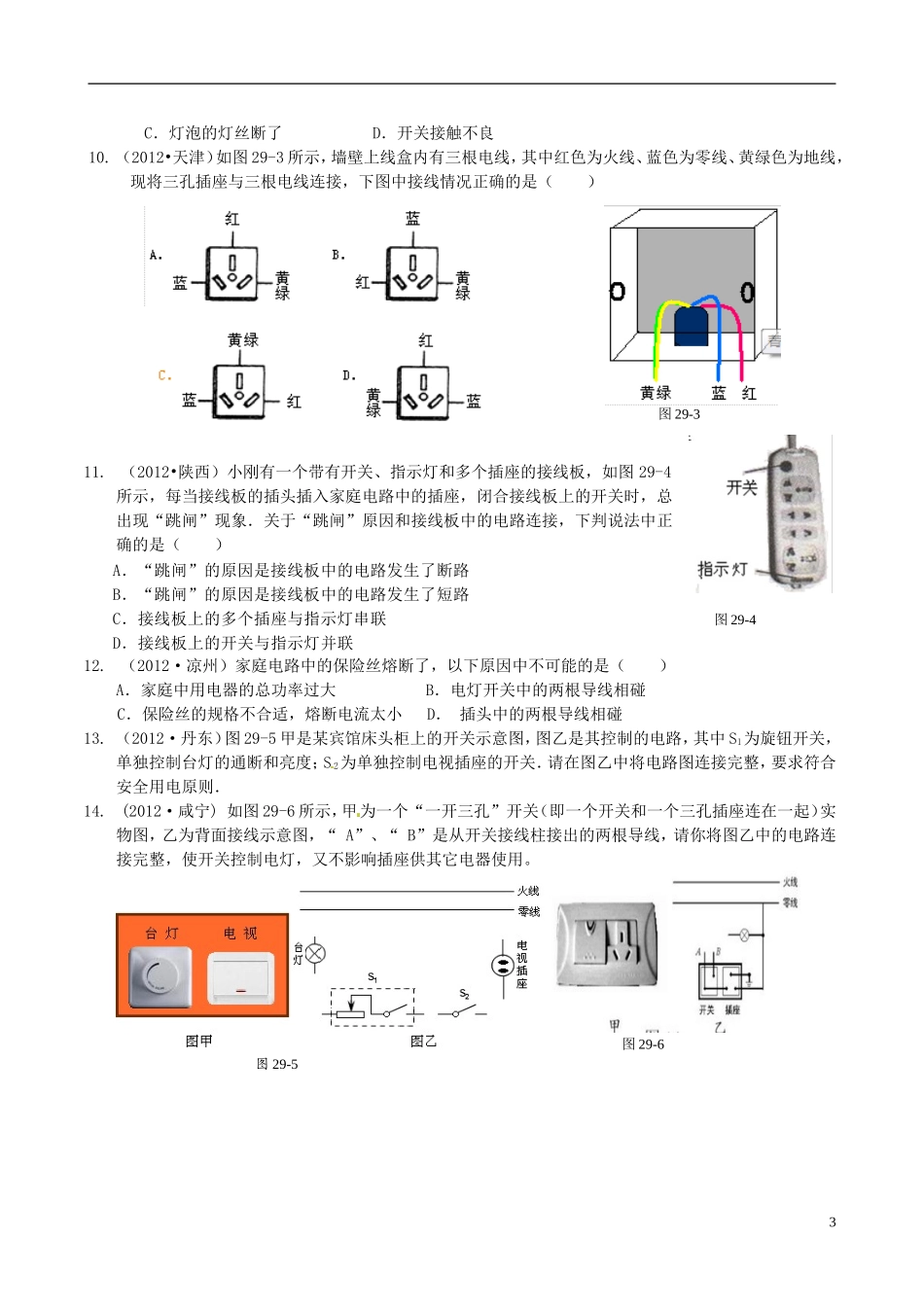

家庭电路与用电安全复习学案_第3页
3/3
图29-3课时29家庭电路与用电安全【复习目标】1.了解家庭电路的组成和连接方式,了解导致家庭电路中总电流过大的原因及其危害2.了解熔丝的作用,会正确选用和安装熔丝3.了解几种常见的触电情况和防止触电的方法,了解安全用电常识4.会用测电笔区分火线和零线【复习重点】了解家庭电路和安全用电知识,有安全用电的意识【知识回顾】一、家庭电路连接方法1.各盏灯、用电器、插座之间为联关系;开关与灯是联.二、家庭电路的主要部分2.与大地有220伏电压的线叫线,与大地没有电压的线叫线.3.电能表的作用:测出用户全部电器消耗的.4.保险丝的作用:当电路中电流增大到超过线路设计的允许值前,能电路起到保护作用.5.保险丝的材料选择:电阻率大、熔点(铅锑合金).6.插座用于可移动的用电器供电,对于三孔插座,其中两孔分别接火线和零线,插座的另一孔接.7.测电笔:是辨别的工具,使用时手接触,金属接触电线,如氖光发光,表明接触的是线.三、安全用电8.家庭电路中电流过大的原因:(1);(2).9.家庭电路中的触电事故,都是人体直接或间接跟________线连通造成的.【经典例题】例1(2011·广安)如图29-1所示,请将下列元件连接成符合安全用电要求的家庭电路。例2(2011·黄冈)小阳闭合开关后,发现电灯不亮,他用试电笔测试图29-2中的a、b、c、d四点,只有d点发光,那么可能发生的故障是()A.电灯灯丝断了B.cd间某处断路C.ab之间某处断路D.开关处短路例3(2012•义乌市)图29-3中有关测电笔的使用,下列说法正确的是()A.氖管发光时测电笔接触的是零线B.使用时手可以接触测电笔的任何部位C.测电笔不能用来辨别电池的正负极D.测电笔与手接触的部分都是绝缘体例4(2012•凉山州)家庭电路中的保险丝熔断了,以下原因中不可能的是()A.家庭中用电器的总功率过大B.电灯开关中的两根导线相碰C.保险丝的规格不合适,熔断电流太小D.插头中的两根导线相碰课时29家庭电路与用电安全课后巩固【知识梳理】1图29-1图29-2【课后巩固】1.(2011·荆门)家庭电路中“超负荷”是指电路中电流过大,出现上述情况时,电路中保险丝会自动熔断,是因为保险丝的熔点较,其工作原理是利用电流的效应。2.(2011·临沂)照明电路中的白炽灯和开关是联的;洗衣机、电视机、电冰箱等家用电器之间是联的。3.(2011·临沂)关于安全用电,下列说法不正确的是()A.不能在高压线附近放风筝B.发现有人触电,应迅速采用正确的方法使被触电的人脱离电源C.使用测电笔辨别火线时,手不能接触笔尾金属体D.使用有金属外壳的家用电器,其外壳必须接地4.(2012·日照)下列做法中符合安全用电原则的是()A.用湿手拔插头B.选择保险丝时应尽量选择粗的C.控制家用电器的开关应安装在火线上D.发现有人触电时,立即用手把人拉开5.(2012·娄底)电冰箱、洗衣机、空调等家用电器都使用三孔插座,插座中有一个孔是用来接地的。若在你家中这个孔没有接地,将会发生的现象是()A.插座因耗电增加而烧毁B.这孔接地是为了更好的让家用电器散热C.家用电器不能正常工作D.人接触家用电器外壳时有可能发生触电事故6.(2012·宜昌)图29-1是人们在生活用电中的几种做法,其中正确的是()7.(2011·广州)图29-2所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用测电笔插进插座的两孔,氖管均发光。造成这一现象的原因是()A.插座发生短路了B.进户的火线断了C.进户的零线断了D.某盏电灯的灯丝断了8.(2012·宜昌)某同学在家中更换台灯的灯泡时,先将一只灯泡插入灯座,灯泡正常发光,再将另一只灯泡插入该灯座的一瞬间,灯泡接口冒出火花,同时家中停电、保险丝烧断.其原因是()A.灯座短路B.灯座断路C.灯丝断路D.灯泡的接头短路9.(2011•遂宁)小明同学学习了家庭电路后,为家里新安装了一盏电灯.当闭合开关时,发现电灯不亮,配电箱内空气开关立即跳闸断开,其原因可能是()A.灯头内部短路B.开关内部短路2A.试电笔的握法B.带金属外壳的用电器使用合格的三孔插座C.多个大功率用电器同时使用一个插座D.使用绝缘皮破损的导线图29-1火线零线保险丝图29-2图29-6图29-4C.灯泡的灯丝...
