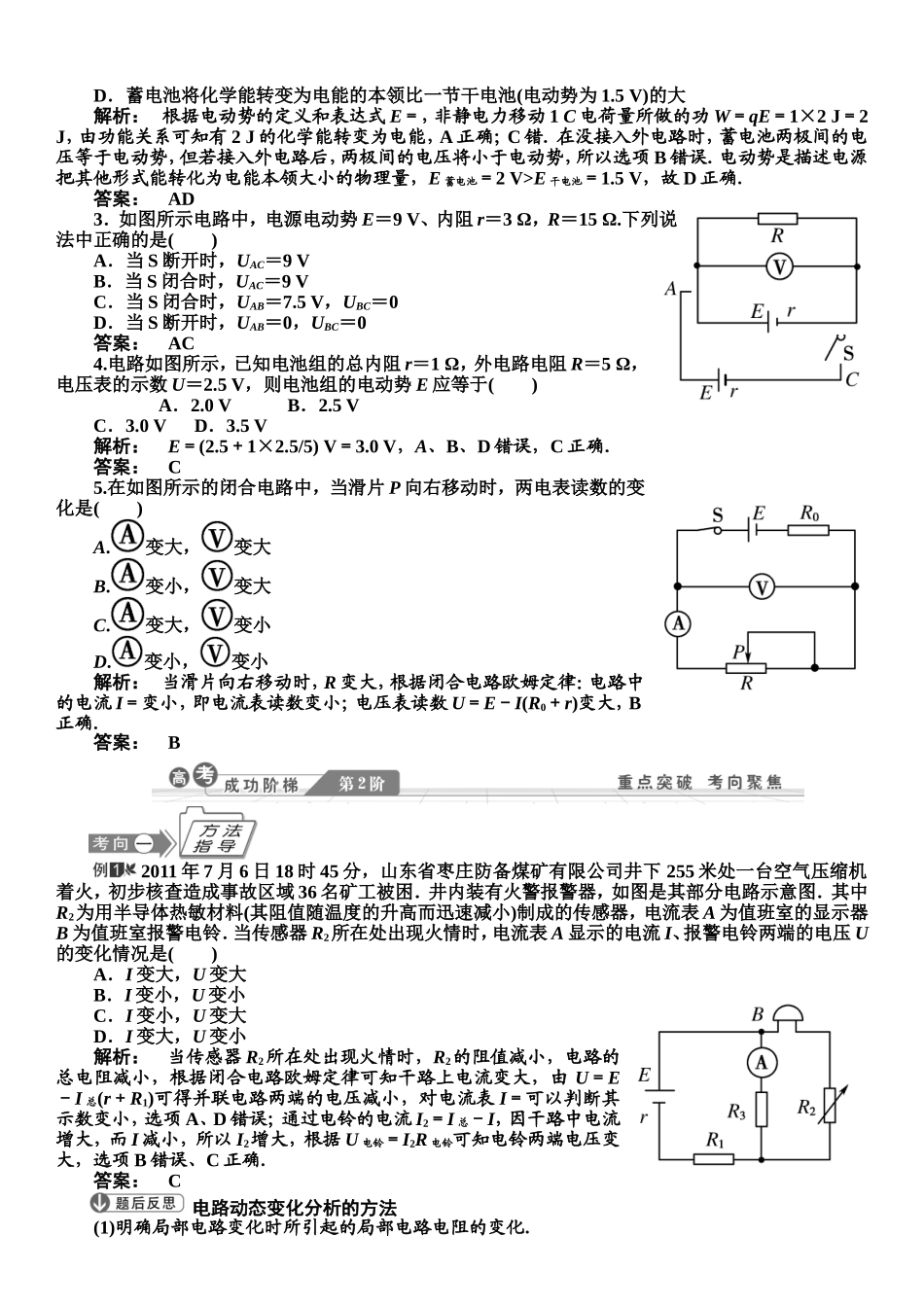

第2讲闭合电路的欧姆定律一、电动势和内阻1.电源:是通过非静电力做功把其它形式的能转化成电能的装置.2.电动势:非静电力搬运电荷所做的功跟搬运电荷电荷量的比值,E=,单位:V.3.电动势的物理含义:电动势表示电源把其它形式的能转化成电能本领的大小,在数值上等于电源没有接入电路时两极间的电压.4.内阻:电源内部也是由导体组成的,也有电阻r,叫做电源的内阻,它是电源的另一个重要参数.二、闭合电路的欧姆定律1.闭合电路(2)内、外电压的关系:E=U外+U内.2.闭合电路的欧姆定律(1)内容:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比.(2)公式(3)路端电压与外电阻的关系①负载R增大―→I减小―→U内减小―→U外增大外电路断路时(R=无穷),I=0,U外=E.②负载R减小―→I增大―→U内增大―→U外减小.外电路短路时(R=0),I=,U内=E.三、路端电压跟干路电流的关系路端电压跟电流的关系是U=E-Ir,用图象表示如图所示.此图象的物理意义是:1.纵轴截距:图线与纵轴的交点对应的电压等于电源的电动势.2.斜率:图线斜率的绝对值在数值上等于电源的内阻,路端电压U随干路电流I变化的本质原因是由于电源内阻的存在.3.外电压和内电压:图中U与U′分别表示电流为I1时的外电压和内电压.从图象可以看出,I增大时,外电压U减小;内电压U′增大,但二者之和保持不变.4.横轴截距:图中Im等于短路电流,Im=.一段导体两端的电压与通过的电流的图象如图所示,斜率等于导体的电阻,即R=.1.关于电动势,以下说法中正确的是()A.电源电动势等于电源正、负极之间的电势差B.用电压表直接测量电源两极得到的电压数值,实际上总略小于电源电动势的准确值C.电源电动势总等于内、外电路上的电压之和,所以它的数值与外电路的组成有关D.在闭合电路中,当外电阻变大时,路端电压增大,电源的电动势也增大解析:电动势是电源本身的属性,是由电源本身决定的,与外电路的组成及变化无关,故C、D错误.由闭合电路的欧姆定律得E=U+Ir.用电压表直接测量电源两极时,虽然电压表的电阻很大,但电路中也有电流,内电路中也有电压降落,电压表直接测量电源两极得到的电压数值应略小于电动势B正确,A错误.答案:B2.铅蓄电池的电动势为2V,这表示()A.电路中每通过1C电荷量,电源把2J的化学能转变为电能B.无论接不接入外电路,蓄电池两极间的电压都为2VC.蓄电池在1s内将2J的化学能转变为电能D.蓄电池将化学能转变为电能的本领比一节干电池(电动势为1.5V)的大解析:根据电动势的定义和表达式E=,非静电力移动1C电荷量所做的功W=qE=1×2J=2J,由功能关系可知有2J的化学能转变为电能,A正确;C错.在没接入外电路时,蓄电池两极间的电压等于电动势,但若接入外电路后,两极间的电压将小于电动势,所以选项B错误.电动势是描述电源把其他形式能转化为电能本领大小的物理量,E蓄电池=2V>E干电池=1.5V,故D正确.答案:AD3.如图所示电路中,电源电动势E=9V、内阻r=3Ω,R=15Ω.下列说法中正确的是()A.当S断开时,UAC=9VB.当S闭合时,UAC=9VC.当S闭合时,UAB=7.5V,UBC=0D.当S断开时,UAB=0,UBC=0答案:AC4.电路如图所示,已知电池组的总内阻r=1Ω,外电路电阻R=5Ω,电压表的示数U=2.5V,则电池组的电动势E应等于()A.2.0VB.2.5VC.3.0VD.3.5V解析:E=(2.5+1×2.5/5)V=3.0V,A、B、D错误,C正确.答案:C5.在如图所示的闭合电路中,当滑片P向右移动时,两电表读数的变化是()A.变大,变大B.变小,变大C.变大,变小D.变小,变小解析:当滑片向右移动时,R变大,根据闭合电路欧姆定律:电路中的电流I=变小,即电流表读数变小;电压表读数U=E-I(R0+r)变大,B正确.答案:B2011年7月6日18时45分,山东省枣庄防备煤矿有限公司井下255米处一台空气压缩机着火,初步核查造成事故区域36名矿工被困.井内装有火警报警器,如图是其部分电路示意图.其中R2为用半导体热敏材料(其阻值随温度的升高而迅速减小)制成的传感器,电流表A为值班室的显示器B为值班室报警电铃.当传感器R2所在处出现火情时,电流表A显示的电流I、报警电铃两端的...
