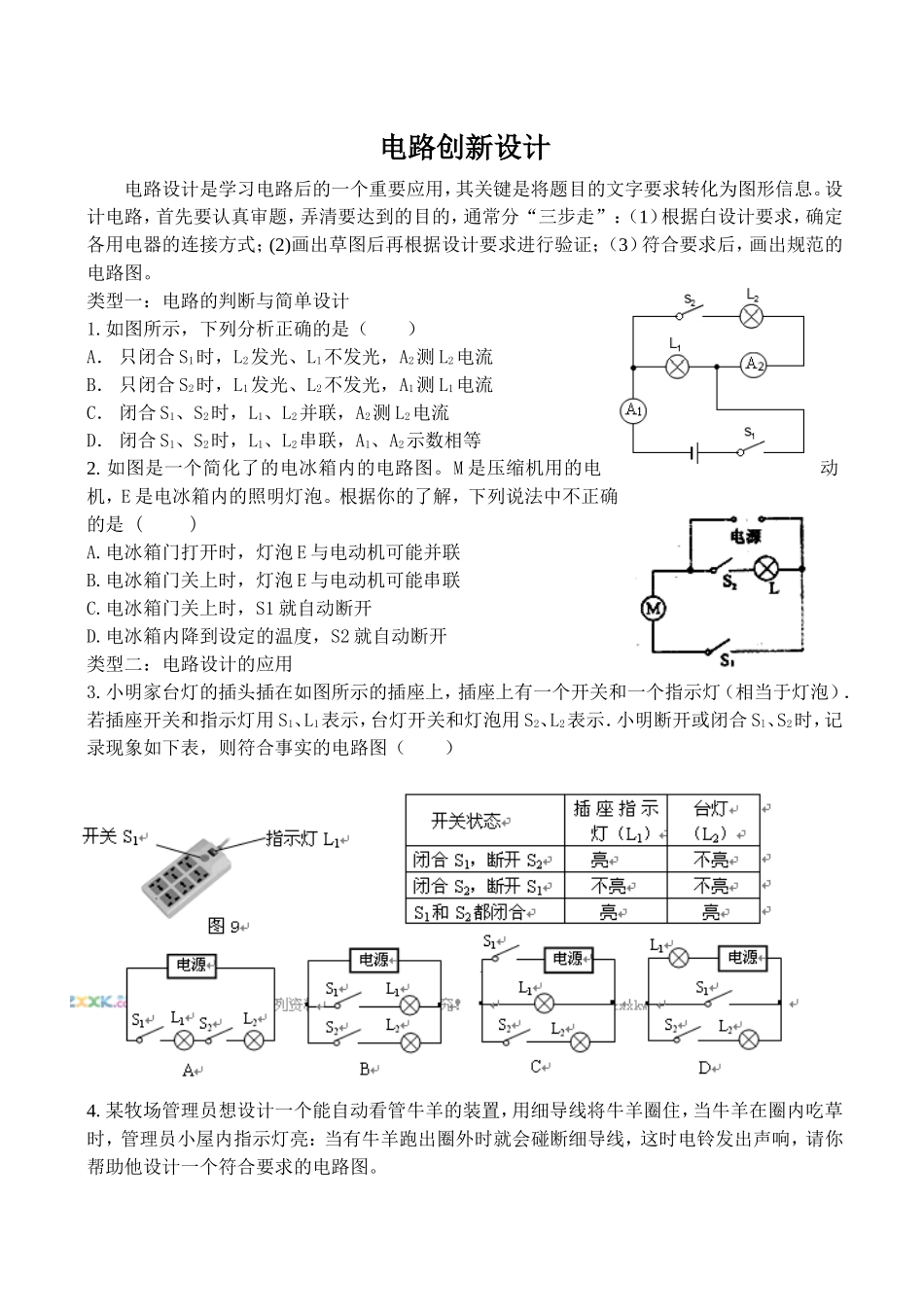

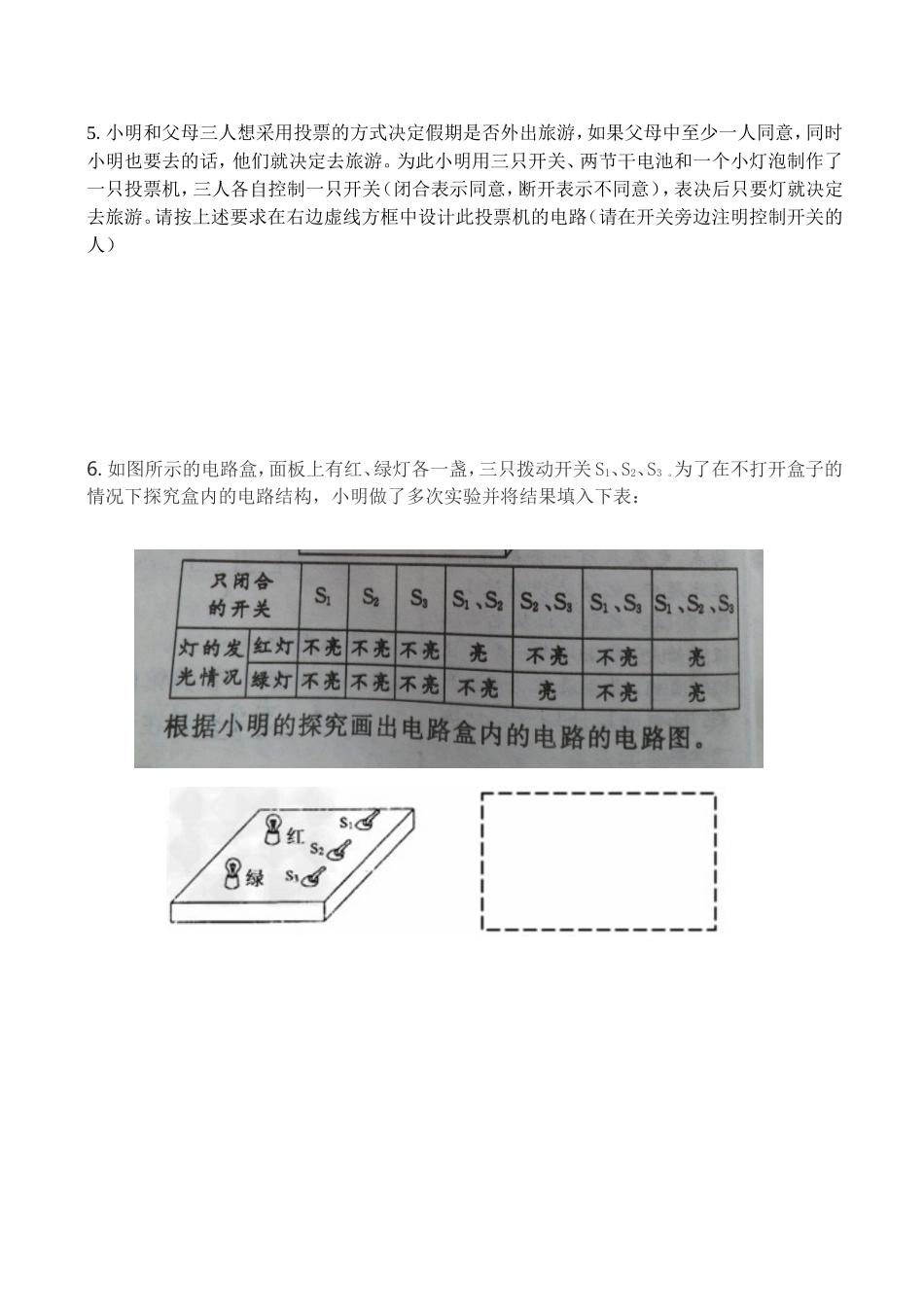

电路创新设计电路设计是学习电路后的一个重要应用，其关键是将题目的文字要求转化为图形信息。设计电路，首先要认真审题，弄清要达到的目的，通常分“三步走”：（1）根据白设计要求，确定各用电器的连接方式；(2)画出草图后再根据设计要求进行验证；（3）符合要求后，画出规范的电路图。类型一：电路的判断与简单设计1.如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等2.如图是一个简化了的电冰箱内的电路图。M是压缩机用的电动机，E是电冰箱内的照明灯泡。根据你的了解，下列说法中不正确的是()A.电冰箱门打开时，灯泡E与电动机可能并联B.电冰箱门关上时，灯泡E与电动机可能串联C.电冰箱门关上时，S1就自动断开D.电冰箱内降到设定的温度，S2就自动断开类型二：电路设计的应用3.小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯（相当于灯泡）．若插座开关和指示灯用S1、L1表示，台灯开关和灯泡用S2、L2表示．小明断开或闭合Sl、S2时，记录现象如下表，则符合事实的电路图（）4.某牧场管理员想设计一个能自动看管牛羊的装置，用细导线将牛羊圈住，当牛羊在圈内吃草时，管理员小屋内指示灯亮：当有牛羊跑出圈外时就会碰断细导线，这时电铃发出声响，请你帮助他设计一个符合要求的电路图。5.小明和父母三人想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游。为此小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯就决定去旅游。请按上述要求在右边虚线方框中设计此投票机的电路（请在开关旁边注明控制开关的人）6.如图所示的电路盒，面板上有红、绿灯各一盏，三只拨动开关S1、S2、S3。为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表：
