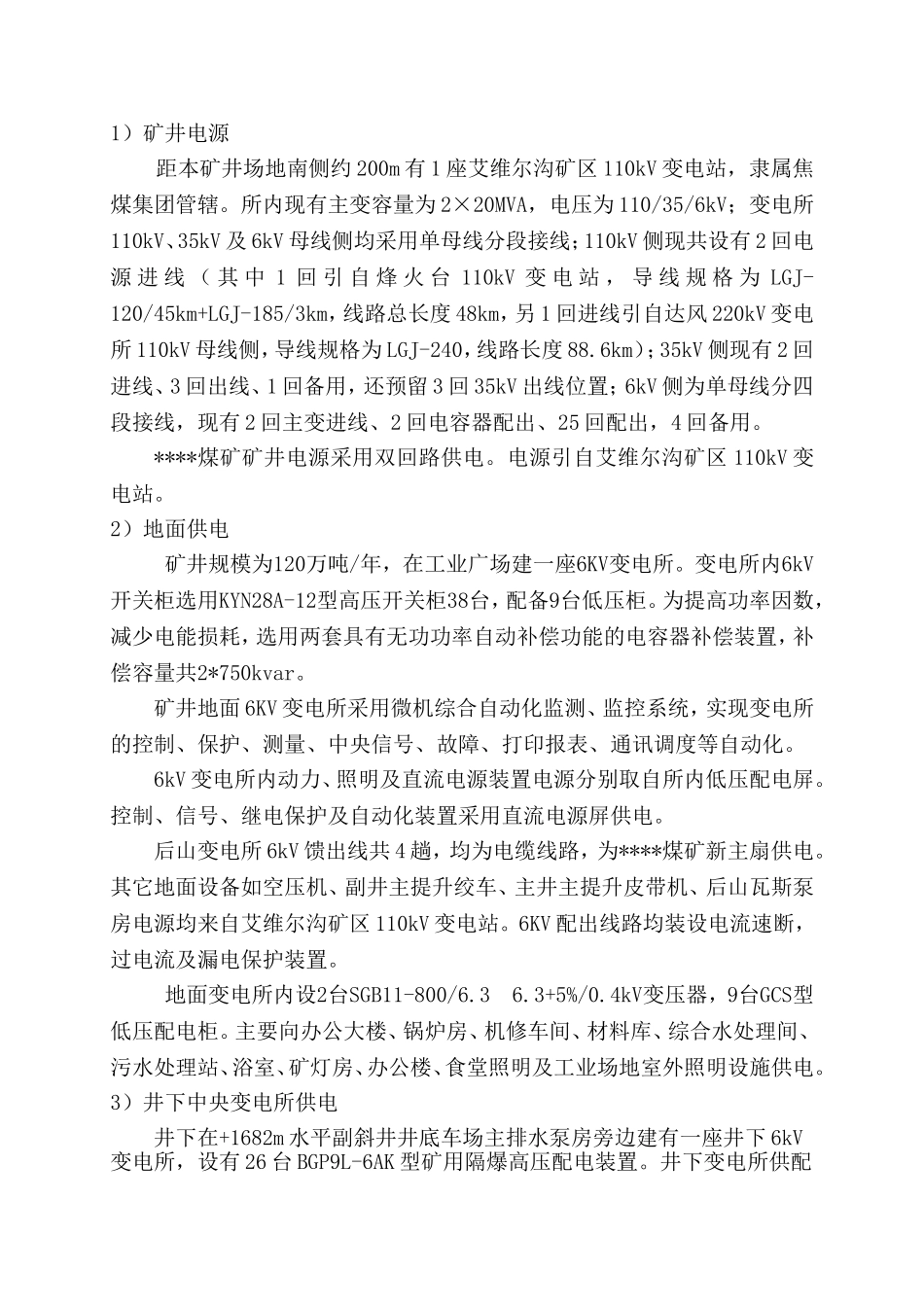

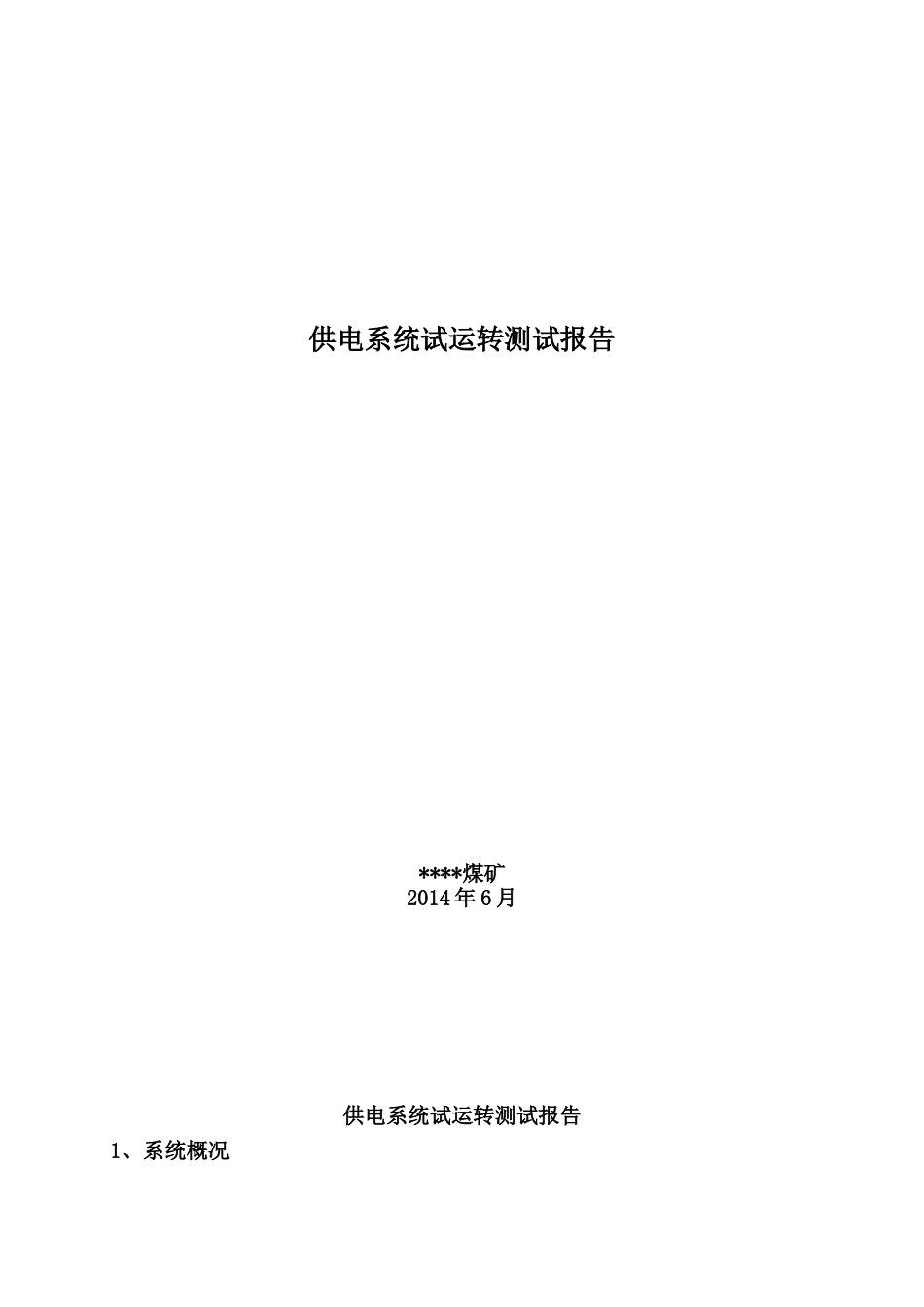

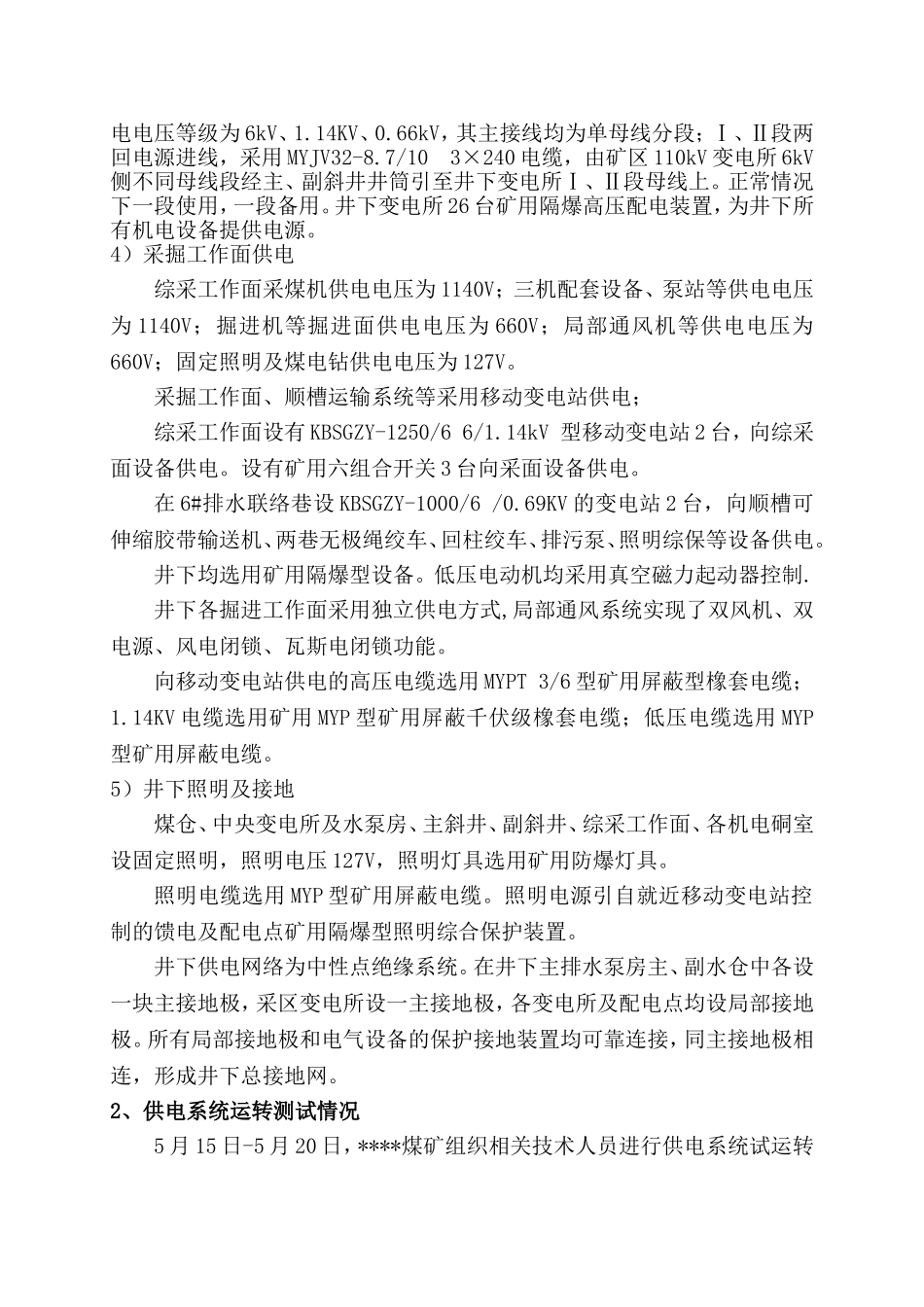

供电系统试运转测试报告****煤矿2014年6月供电系统试运转测试报告1、系统概况1）矿井电源距本矿井场地南侧约200m有1座艾维尔沟矿区110kV变电站，隶属焦煤集团管辖。所内现有主变容量为2×20MVA，电压为110/35/6kV；变电所110kV、35kV及6kV母线侧均采用单母线分段接线；110kV侧现共设有2回电源进线（其中1回引自烽火台110kV变电站，导线规格为LGJ-120/45km+LGJ-185/3km，线路总长度48km，另1回进线引自达风220kV变电所110kV母线侧，导线规格为LGJ-240，线路长度88.6km）；35kV侧现有2回进线、3回出线、1回备用，还预留3回35kV出线位置；6kV侧为单母线分四段接线，现有2回主变进线、2回电容器配出、25回配出，4回备用。****煤矿矿井电源采用双回路供电。电源引自艾维尔沟矿区110kV变电站。2）地面供电矿井规模为120万吨/年，在工业广场建一座6KV变电所。变电所内6kV开关柜选用KYN28A-12型高压开关柜38台，配备9台低压柜。为提高功率因数，减少电能损耗，选用两套具有无功功率自动补偿功能的电容器补偿装置，补偿容量共2*750kvar。矿井地面6KV变电所采用微机综合自动化监测、监控系统，实现变电所的控制、保护、测量、中央信号、故障、打印报表、通讯调度等自动化。6kV变电所内动力、照明及直流电源装置电源分别取自所内低压配电屏。控制、信号、继电保护及自动化装置采用直流电源屏供电。后山变电所6kV馈出线共4趟，均为电缆线路，为****煤矿新主扇供电。其它地面设备如空压机、副井主提升绞车、主井主提升皮带机、后山瓦斯泵房电源均来自艾维尔沟矿区110kV变电站。6KV配出线路均装设电流速断，过电流及漏电保护装置。地面变电所内设2台SGB11-800/6.36.3+5%/0.4kV变压器，9台GCS型低压配电柜。主要向办公大楼、锅炉房、机修车间、材料库、综合水处理间、污水处理站、浴室、矿灯房、办公楼、食堂照明及工业场地室外照明设施供电。3）井下中央变电所供电井下在+1682m水平副斜井井底车场主排水泵房旁边建有一座井下6kV变电所，设有26台BGP9L-6AK型矿用隔爆高压配电装置。井下变电所供配电电压等级为6kV、1.14KV、0.66kV，其主接线均为单母线分段；Ⅰ、Ⅱ段两回电源进线，采用MYJV32-8.7/103×240电缆，由矿区110kV变电所6kV侧不同母线段经主、副斜井井筒引至井下变电所Ⅰ、Ⅱ段母线上。正常情况下一段使用，一段备用。井下变电所26台矿用隔爆高压配电装置，为井下所有机电设备提供电源。4）采掘工作面供电综采工作面采煤机供电电压为1140V；三机配套设备、泵站等供电电压为1140V；掘进机等掘进面供电电压为660V；局部通风机等供电电压为660V；固定照明及煤电钻供电电压为127V。采掘工作面、顺槽运输系统等采用移动变电站供电；综采工作面设有KBSGZY-1250/66/1.14kV型移动变电站2台，向综采面设备供电。设有矿用六组合开关3台向采面设备供电。在6#排水联络巷设KBSGZY-1000/6/0.69KV的变电站2台，向顺槽可伸缩胶带输送机、两巷无极绳绞车、回柱绞车、排污泵、照明综保等设备供电。井下均选用矿用隔爆型设备。低压电动机均采用真空磁力起动器控制.井下各掘进工作面采用独立供电方式,局部通风系统实现了双风机、双电源、风电闭锁、瓦斯电闭锁功能。向移动变电站供电的高压电缆选用MYPT3/6型矿用屏蔽型橡套电缆；1.14KV电缆选用矿用MYP型矿用屏蔽千伏级橡套电缆；低压电缆选用MYP型矿用屏蔽电缆。5）井下照明及接地煤仓、中央变电所及水泵房、主斜井、副斜井、综采工作面、各机电硐室设固定照明，照明电压127V，照明灯具选用矿用防爆灯具。照明电缆选用MYP型矿用屏蔽电缆。照明电源引自就近移动变电站控制的馈电及配电点矿用隔爆型照明综合保护装置。井下供电网络为中性点绝缘系统。在井下主排水泵房主、副水仓中各设一块主接地极，采区变电所设一主接地极，各变电所及配电点均设局部接地极。所有局部接地极和电气设备的保护接地装置均可靠连接，同主接地极相连，形成井下总接地网。2、供电系统运转测试情况5月15日-5月20日，****煤矿组织相关技术人员进行供电系统试运转测试，测试结果如下：1）后山地面6KV变电所现只对新主通风机供电，主通风机负荷量2*560KW。变电所进线柜电压6KV,进线截面...
