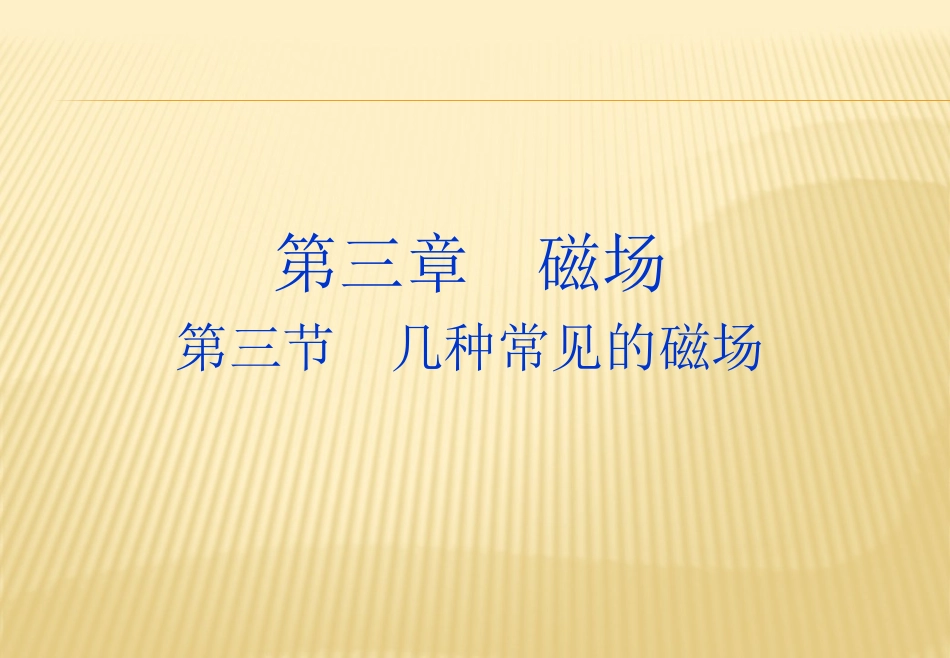

第三章磁场第3节几种常见的磁场(19张ppt)VIP免费

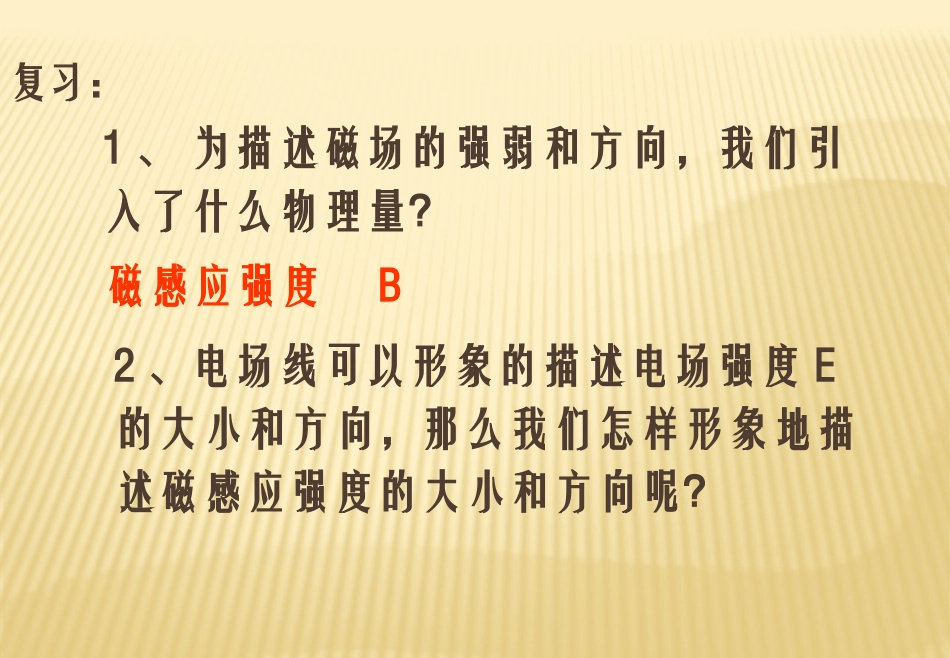

第三章磁场第三节几种常见的磁场复习：1、为描述磁场的强弱和方向，我们引入了什么物理量？磁感应强度B2、电场线可以形象的描述电场强度E的大小和方向，那么我们怎样形象地描述磁感应强度的大小和方向呢？一、磁感线1、磁感线：在磁场中画出一系列有方向的闭合曲线（从N极出来到S极进去），且使曲线上每一点的切线方向表示该点的磁场方向。也就是在该点放上小磁针，静止时N极的指向或N极的受力方向。ABC在两极附近，磁场较强，磁感线较密。①磁感线是不存在、不相交的闭合曲线。②磁感线某点的切线方向表示该点的磁场方向。③磁感线的疏密表示磁场的强弱。④匀强磁场的磁感应强度的大小、方向都一样，磁感线是一组相互平行、方向相同、疏密均匀的直线，存在于两异名磁极间和通电螺线管的内部⑤磁感线都是闭合曲线.在磁体外，磁感线都是由N极出发，进入S极，在磁体内部磁感线由S极指向N极.二、几种常见磁场NS条形磁铁直线电流周围磁场（右手螺旋定则）安培定则：用右手握住导线，让伸直的大拇指所指的方向跟电流的方向一致，弯曲的四指所指的方向就是磁感线的环绕方向。磁感线为以导线上的各点为圆心的同心圆，且在跟导线垂直的平面上直线电流直线电流的磁场的立体、顶视、底视、正视图环形电流周围磁场安培定则：让右手弯曲的四指和环形电流的方向一致，伸直的大拇指所指的方向就是环形导线中心轴线上磁感线的方向。环形电流的磁场可等效为小磁针或条形磁铁通电螺旋管周围磁场等效安培定则：用右手握住螺旋管，让弯曲的四指所指的方向跟电流方向一致，大拇指所指的方向就是螺旋管内部磁感线的方向。（大拇指指向螺旋管北极）三三..安培分子环流假说安培分子环流假说1.1.分子电流假说分子电流假说任何物质的分子中都存在环形电流——分子电流，分子电流使每个分子都成为一个微小的磁体。分子电流实际上是由核外电子绕核运动形成的2.2.安培分子环流假说对一些磁现象的解释：安培分子环流假说对一些磁现象的解释：未被磁化的铁棒磁化后的铁棒3.3.磁现象的电本质：磁现象的电本质：磁铁和电流的磁场本质上都磁铁和电流的磁场本质上都是运动电荷产生的是运动电荷产生的例：根据安培假说的物理思想：磁场来源于运动电荷.如果用这种思想解释地球磁场的形成，根据地球上空并无相对地球定向移动的电荷的事实.那么由此推断，地球上总体应该是：（）A.带负电B.带正电C.不带电D.不能确定A四、匀强磁场1、磁场强弱、方向处处相同的磁场2、匀强磁场的磁感线：是一组相互平行、方向相同、疏密均匀的直线3、产生方法：距离很近的两个异名磁极之间的磁场，通电螺线管内部的磁场（除边缘部分外）都可认为是匀强磁场。五、磁通量1、定义：磁感应强度B与垂直磁场方向的面积S的乘积Φ=BS(条件：B⊥S)单位：Wb1Wb=1Tm2=1Vs=1kgm2/(As2)2、物理意义：穿过某一面积的磁感线条数3、磁通密度：垂直穿过单位面积的磁感线条数B=Φ/SΦ=BScosθθ课堂练习ABACB1、将小磁针分别放入A、B、C处时，问：小磁针N极的指向？。A2、在光滑的水平杆上有两个通有同方向的金属圆环，问：两环将怎样运动？（靠近或远离）3、面积S＝0.5m2的闭合金属圆线圈处于磁感应强度B=0.4T的匀强磁场中，当磁场与环面垂直时，穿过环面的磁通量是________；当金属圆环转过90°，环面与磁场平行时，穿过环面的磁通量是_______0.2Wb04、如图所示，套在条形磁铁外的三个线圈，其面积S1＞S2=S3，且“3”线圈在磁铁的正中间。设各线圈中的磁通量依次为φ1、φ2、φ3则它们的大小关系是（）A、φ1>φ2>φ3B、φ1>φ2=φ3c、φ1<φ2<φ3D、φ1<φ2=φ3C再见
