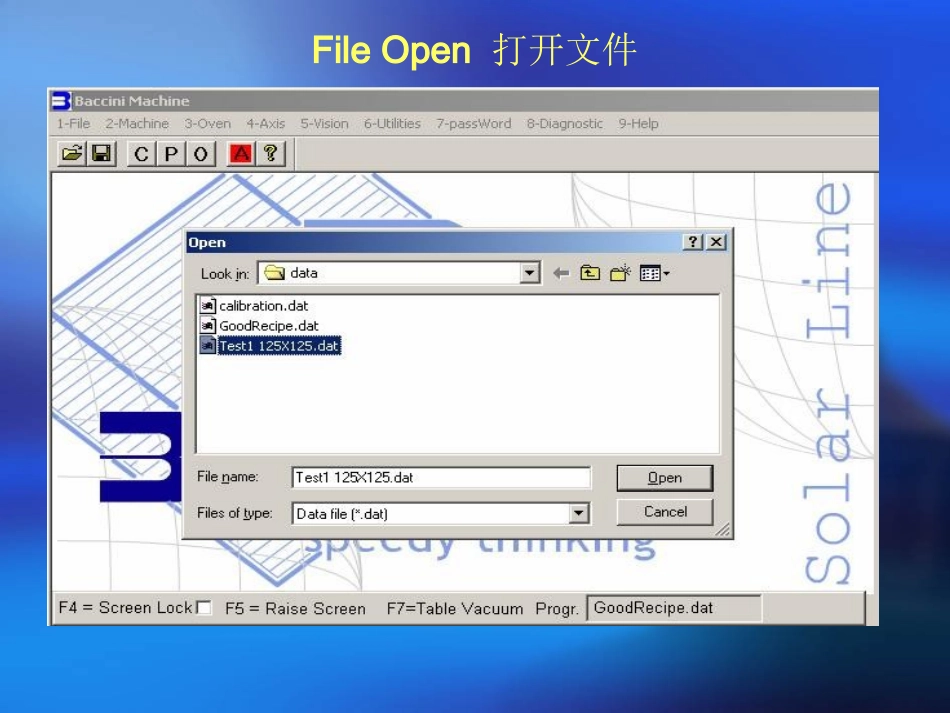

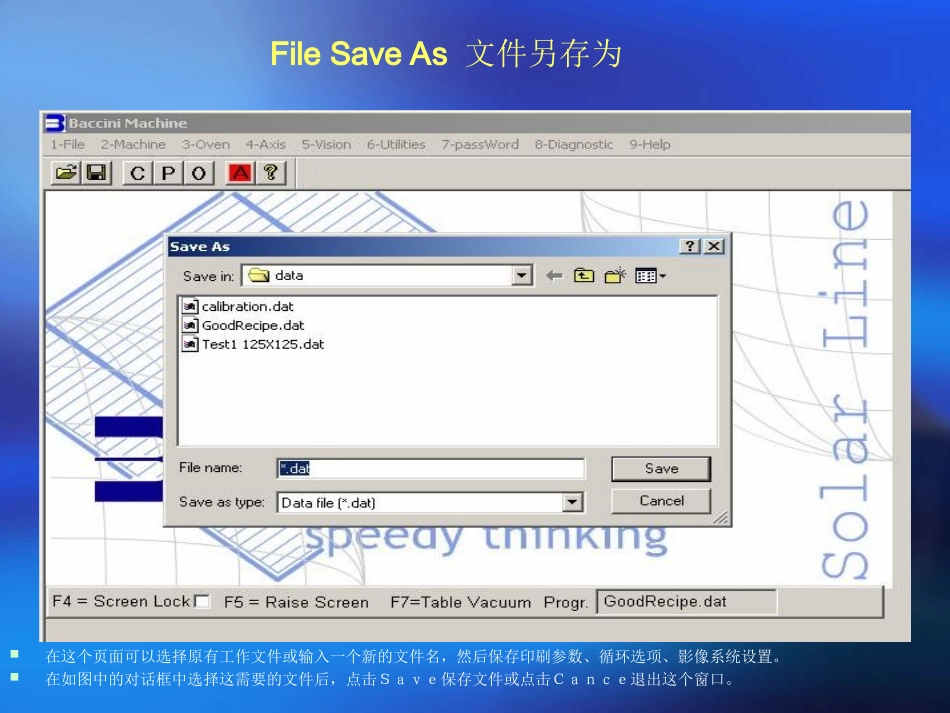

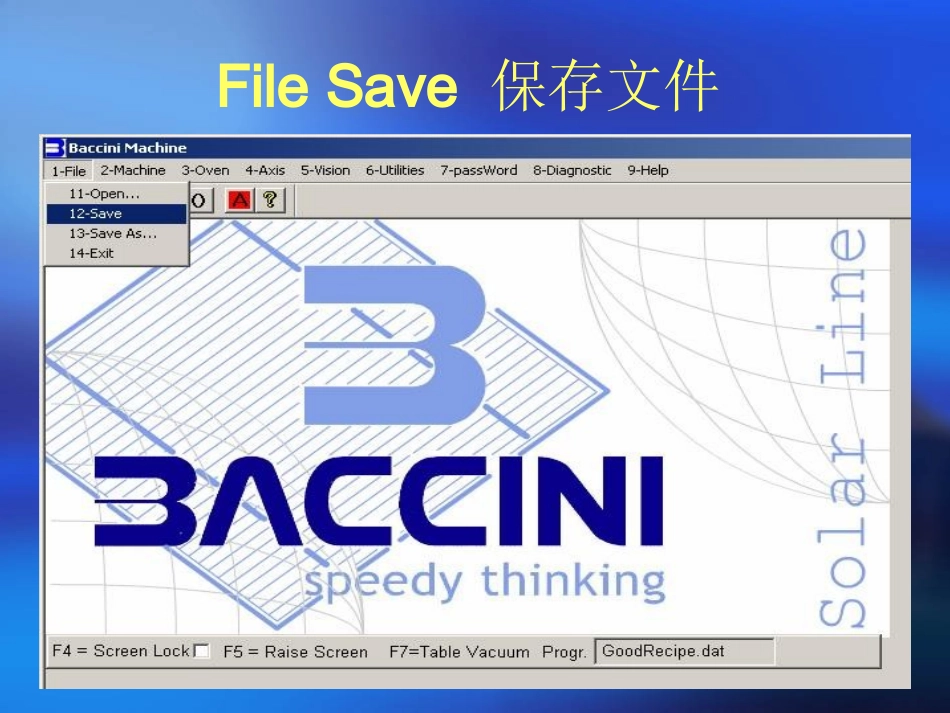

FileOpen打开文件FileSave保存文件FileSaveAs文件另存为在这个页面可以选择原有工作文件或输入一个新的文件名，然后保存印刷参数、循环选项、影像系统设置。在如图中的对话框中选择这需要的文件后，点击Ｓａｖｅ保存文件或点击Ｃａｎｃｅ退出这个窗口。Exit退出2.MACHINE机器21.Cycle循环循环页面包含除了有关特殊网板之外的所有机器参数，如“Enableprinting”,“Enablemagazineloader”“Enableovenheating”之类。如下所列：1.EnablePrinting(passwordrequired):这个选项不勾选时，印刷过程被跳过，硅片放到印刷台面上对齐（如“Alignment”选项被选取）后直接出料。（需要输入口令）2.EnableFlip-Over:这个选项不勾选时，翻转器不工作，电池进入下工序前不被翻转。3.EnableOvenHeating(passwordrequired):允许炉子加热。4.EnableUnloadOven:炉子出片功能，在这个模式下，炉子只出硅片而不进硅片。2.MACHINE机器21.Cycle循环5.EnableBypassOven:炉子旁通功能，硅片在行走擘上直接进入下一工序而不进入炉体烘干。6.Dispenser:可以设置自动添加浆料的频率。０表示取消自动加浆料。ＰｉｅｃｅＰｒｉｎｔｅｄ框中是最后一次添加浆料以来印刷的次数。这个功能也可在手动模式下通过按“ＰＲＯＰＥ”键来打开。7.EnableWaferAlignment(passwordrequired):这个选项允许在印刷之前通过摄像来校准硅片。每个电池片是否印刷在同一位置取决于它在印刷台面上的位置。如取消这个选项，电池位置不会被检查。（要输入口令）8.EnableScreenAlignment(passwordrequired):这个功能对网板上的基准标记进行定位，当更换网板或网板被解锁和锁定后进行。（需要输入口令）9.CheckBreakageBefore:这个功能允许检查硅片在印刷前是否破碎。10.CheckBreakageAfter:这个功能允许检查硅片在印刷后是否破碎。2.MACHINE机器21.Cycle循环11.PaperChange:这是一个看门狗计数器，当任何一个印刷台面的印刷次数达到设置的数字时，机器停止运行，提醒操作人员更换台面纸。设置为０时取消这个功能。12.SingleNest:单台面印刷，强制机器只在设定的那个台面上印刷。正常模式下应设定为０。13.Piecedimension:硅片尺寸13.1:LengthandWidth:长度和宽度，只能在机器Ａ和Ｂ都在手动模式下进行修改。13.2:Changepiecesize:点击这个按钮会调整电机的位置根据长度和宽度的值。这个功能只能在手动模式下进行，并且机器必须进行复位。14.CycleTime(passwordrequired):机器的生产效率决定于行走臂的循环时间。操作人员在右下方的方框内能设定这个时间，在左边的框内能读到所有行走臂的真实循环时间。（需要输入口令）2.2.PrintData印刷数据在这个页面列出了一系列有关于印刷过程的参数，如印刷间距、括刀压力、印刷循环等。这些参数能被手动的载入和保存，见菜单６．１。当机器启动时自动载入最近一次使用的文件。如下所列：1.Printtype:有４种不同的印刷类型可供选择。1.1.Alternatesqueegee:通过括刀一次移动（往前或往后）在每个电池上印刷一次。1.2.Doublesqueegee:通过括刀来回移动（往前再往后）一个循环在每个电池上印刷二次。1.3.Squeegeeandflood:先括刀往前移动，印刷一次，然后回墨。1.4.Floodandsqueegee:先回墨然后括刀往前移动，印刷一次。2.Screen:下面是有关于印刷过程的一些参数：2.1.Snap-off:这是印刷时电池到网板的距离。这个参数关系到Ｚ向电机的运动，因为向下是正向，所以这个参数是一个负数。2.2.Park:这是印刷完成后电池到网板的距离，这个参数也是个负数。2.3.Speedupward:这是Ｚ向电机在印刷完成后从印刷位置向上移动至停止位置的速度。2.2.PrintData印刷数据3.Squeegee:在印刷期间以下参数需要由使用者来设置：3.1.Down-stop:这是印刷时括刀的位置。这个参数并不与ｓｎａｐｅ－ｏｆｆ关联，如果操作人员改变了ｓｎａｐｅ－ｏｆｆ，一定要同步修改这个参数。3.3.Park:印刷和回墨完成后，印刷头的停止位置。3.4.Pressure:印刷时括刀下降到Ｄｏｗｎ－ｓｔｏｐ位置，这个位置的参数必须设置得比...
