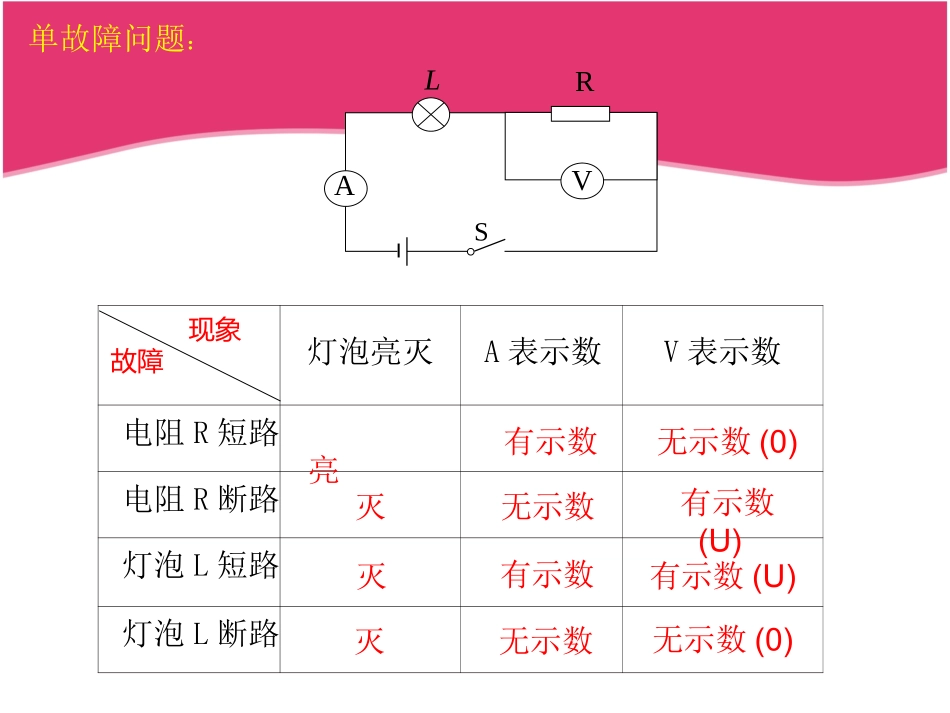

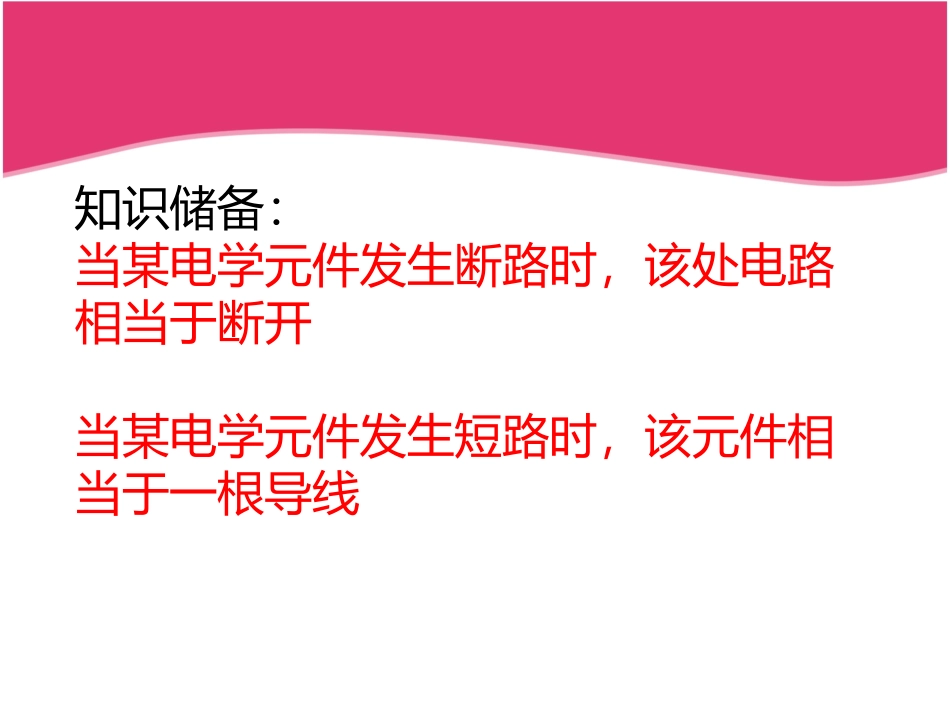

主讲人:芮老师串联电路中单故障分析串联电路中单故障分析2018.122018.12知识储备:当某电学元件发生断路时,该处电路相当于断开当某电学元件发生短路时,该元件相当于一根导线现象故障灯泡亮灭A表示数V表示数电阻R短路电阻R断路灯泡L短路灯泡L断路亮有示数无示数(0)灭无示数有示数(U)灭有示数有示数(U)灭无示数无示数(0)单故障问题:SLVRASLVRA现象故障灯泡亮灭A表示数电阻R短路亮有示数电阻R断路灭无示数灯泡L短路灭有示数灯泡L断路灭无示数短路有电流断路无电流单故障问题:故障类型判断:SLVRA现象故障灯泡亮灭A表示数V表示数电阻R短路亮有示数无示数(0)灯泡L短路灭有示数有示数(U)单故障问题:当电路中有电流时,电压表的示数取决于电压表所并联部分的电压值,若并联部分为导线则电压表示数为0,并联部分有电阻,电压表示数为电源电压。故障位置判断:SLVRA现象故障灯泡亮灭A表示数V表示数电阻R断路灭无示数有示数(U)灯泡L断路灭无示数无示数(0)单故障问题:故障位置判断:若可以,电压表示数为电源电压若不可以(连接过程中有断开部分)则电压表示数为0当电路中无电流时,电压表的示数取决于电压表两端能否连接到电源两端。一:观察电流、电压表的位置二:故障电路有电流无电流电流表有示电流表无示电压表有示数电压表无示数电路中出现短路未与电压并联的元件出现故障与电压并联的元件出现故障电路中出现断路电压表有示数电压表无示数与电压并联的元件出现故障未与电压并联的元件出现故障
