《互换性与测量技术》课程标准VIP专享VIP免费

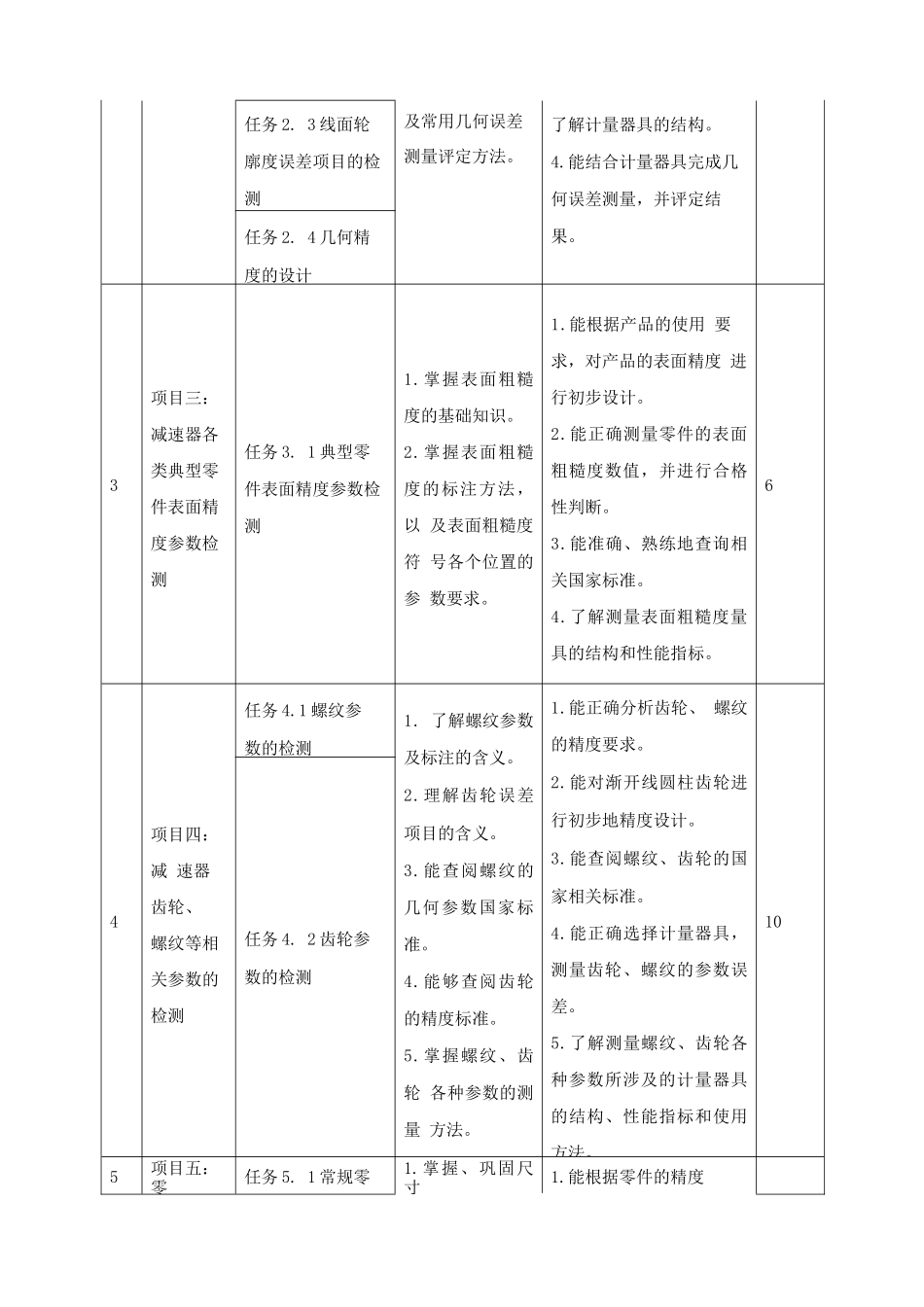

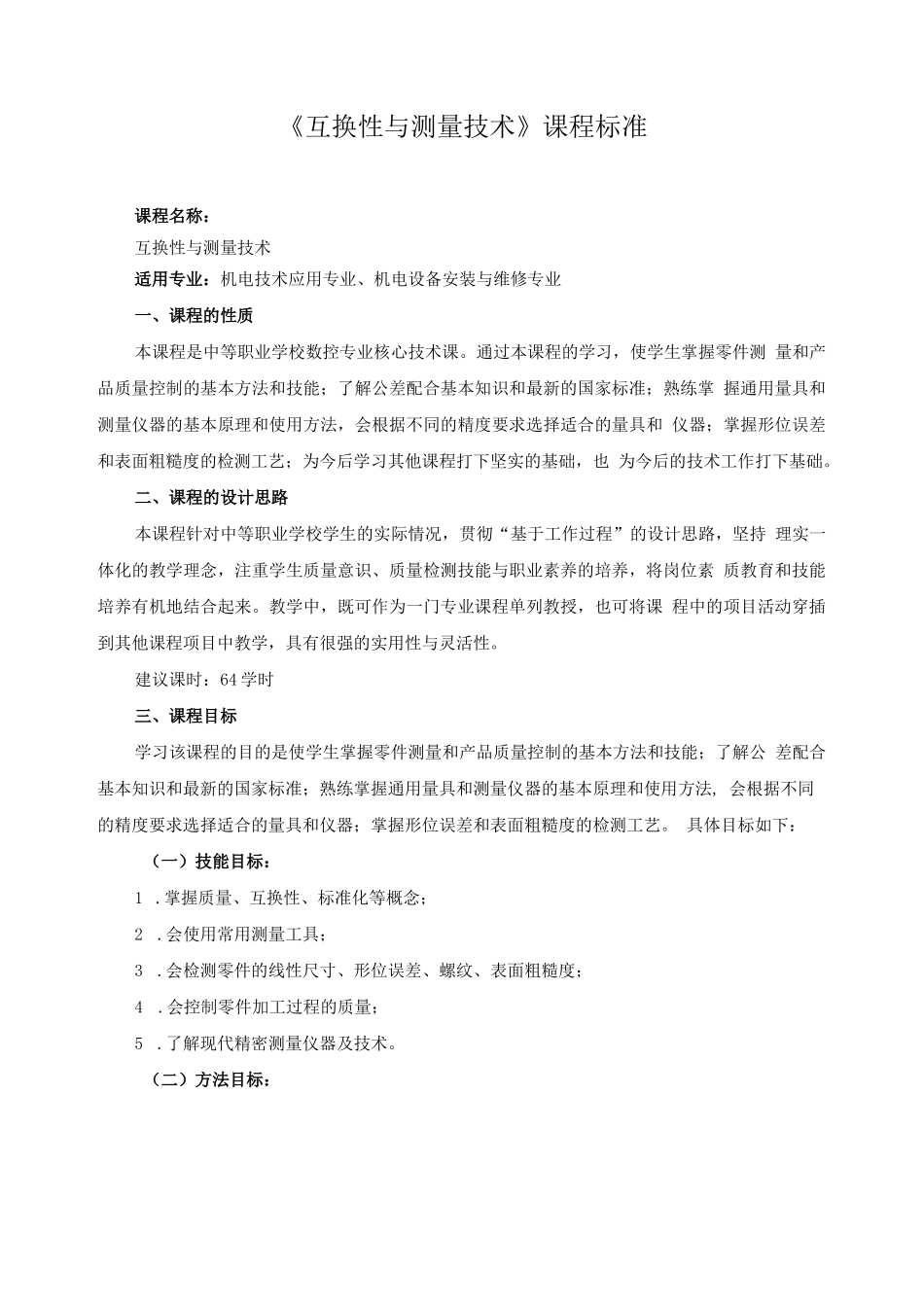

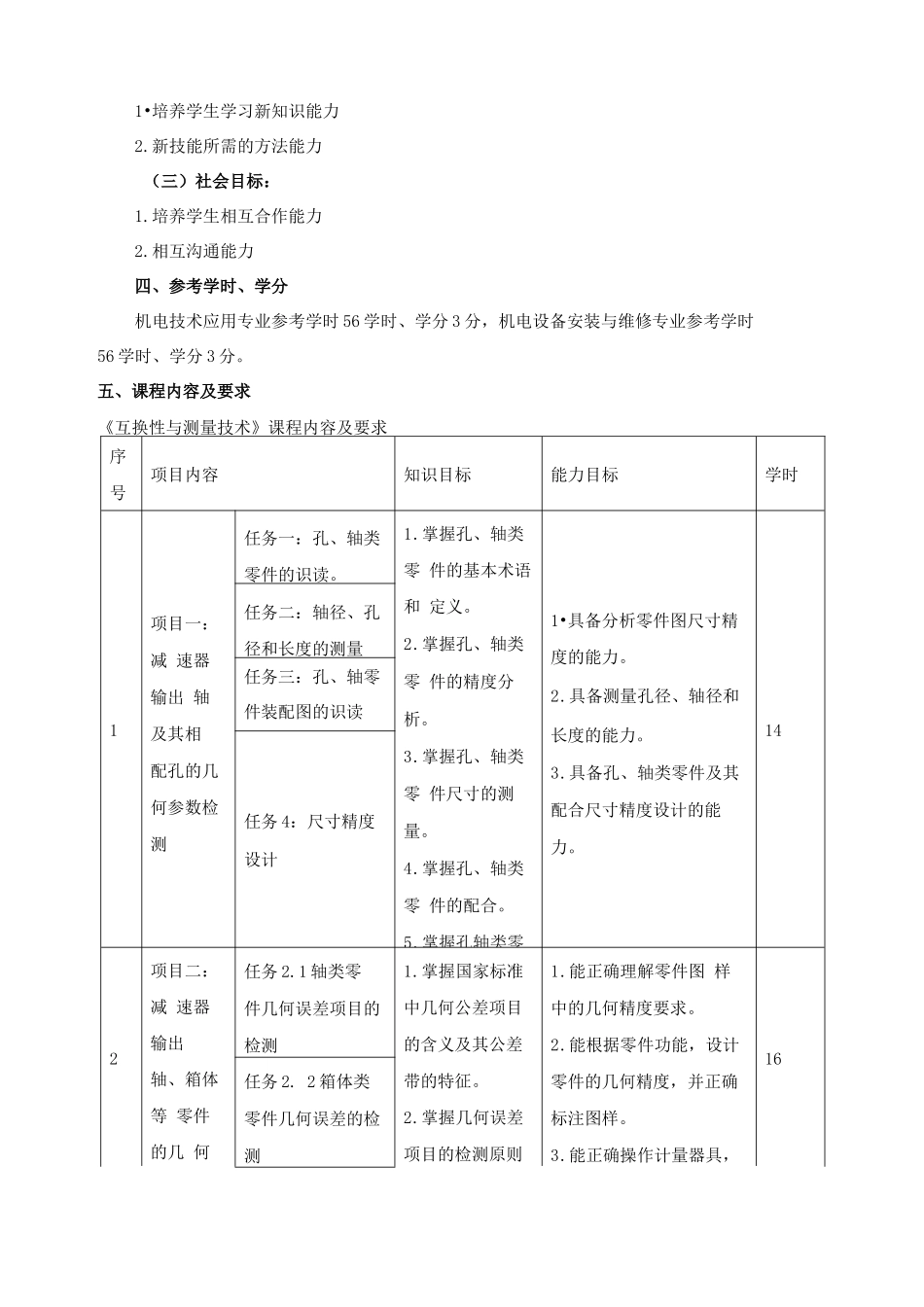

《互换性与测量技术》课程标准课程名称：互换性与测量技术适用专业：机电技术应用专业、机电设备安装与维修专业一、课程的性质本课程是中等职业学校数控专业核心技术课。通过本课程的学习，使学生掌握零件测量和产品质量控制的基本方法和技能；了解公差配合基本知识和最新的国家标准；熟练掌握通用量具和测量仪器的基本原理和使用方法，会根据不同的精度要求选择适合的量具和仪器；掌握形位误差和表面粗糙度的检测工艺；为今后学习其他课程打下坚实的基础，也为今后的技术工作打下基础。二、课程的设计思路本课程针对中等职业学校学生的实际情况，贯彻“基于工作过程”的设计思路，坚持理实一体化的教学理念，注重学生质量意识、质量检测技能与职业素养的培养，将岗位素质教育和技能培养有机地结合起来。教学中，既可作为一门专业课程单列教授，也可将课程中的项目活动穿插到其他课程项目中教学，具有很强的实用性与灵活性。建议课时：64学时三、课程目标学习该课程的目的是使学生掌握零件测量和产品质量控制的基本方法和技能；了解公差配合基本知识和最新的国家标准；熟练掌握通用量具和测量仪器的基本原理和使用方法,会根据不同的精度要求选择适合的量具和仪器；掌握形位误差和表面粗糙度的检测工艺。具体目标如下：（一）技能目标：1.掌握质量、互换性、标准化等概念；2.会使用常用测量工具；3.会检测零件的线性尺寸、形位误差、螺纹、表面粗糙度；4.会控制零件加工过程的质量；5.了解现代精密测量仪器及技术。（二）方法目标：1•培养学生学习新知识能力2.新技能所需的方法能力（三）社会目标：1.培养学生相互合作能力2.相互沟通能力四、参考学时、学分机电技术应用专业参考学时56学时、学分3分，机电设备安装与维修专业参考学时56学时、学分3分。五、课程内容及要求《互换性与测量技术》课程内容及要求序号项目内容知识目标能力目标学时1项目一：减速器输出轴及其相配孔的几何参数检测任务一：孔、轴类零件的识读。1.掌握孔、轴类零件的基本术语和定义。2.掌握孔、轴类零件的精度分析。3.掌握孔、轴类零件尺寸的测量。4.掌握孔、轴类零件的配合。5.掌握孔轴类零1•具备分析零件图尺寸精度的能力。2.具备测量孔径、轴径和长度的能力。3.具备孔、轴类零件及其配合尺寸精度设计的能力。14任务二：轴径、孔径和长度的测量任务三：孔、轴零件装配图的识读任务4：尺寸精度设计2项目二：减速器输出轴、箱体等零件的几何公差参任务2.1轴类零件几何误差项目的检测1.掌握国家标准中几何公差项目的含义及其公差带的特征。2.掌握几何误差项目的检测原则1.能正确理解零件图样中的几何精度要求。2.能根据零件功能，设计零件的几何精度，并正确标注图样。3.能正确操作计量器具，16任务2.2箱体类零件几何误差的检测任务2.3线面轮廓度误差项目的检测及常用几何误差测量评定方法。了解计量器具的结构。4.能结合计量器具完成几何误差测量，并评定结果。任务2.4几何精度的设计3项目三：减速器各类典型零件表面精度参数检测任务3.1典型零件表面精度参数检测1.掌握表面粗糙度的基础知识。2.掌握表面粗糙度的标注方法，以及表面粗糙度符号各个位置的参数要求。1.能根据产品的使用要求，对产品的表面精度进行初步设计。2.能正确测量零件的表面粗糙度数值，并进行合格性判断。3.能准确、熟练地查询相关国家标准。4.了解测量表面粗糙度量具的结构和性能指标。64项目四：减速器齿轮、螺纹等相关参数的检测任务4.1螺纹参数的检测1.了解螺纹参数及标注的含义。2.理解齿轮误差项目的含义。3.能查阅螺纹的几何参数国家标准。4.能够查阅齿轮的精度标准。5.掌握螺纹、齿轮各种参数的测量方法。1.能正确分析齿轮、螺纹的精度要求。2.能对渐开线圆柱齿轮进行初步地精度设计。3.能查阅螺纹、齿轮的国家相关标准。4.能正确选择计量器具，测量齿轮、螺纹的参数误差。5.了解测量螺纹、齿轮各种参数所涉及的计量器具的结构、性能指标和使用方法。10任务4.2齿轮参数的检测5项目五：零任务5.1常规零1.掌握、巩固尺寸1.能根据零件的精度件的综合检测件的综合检测公差、几何公差、表面粗糙度等通用零件的技术要求。2.掌握齿...
