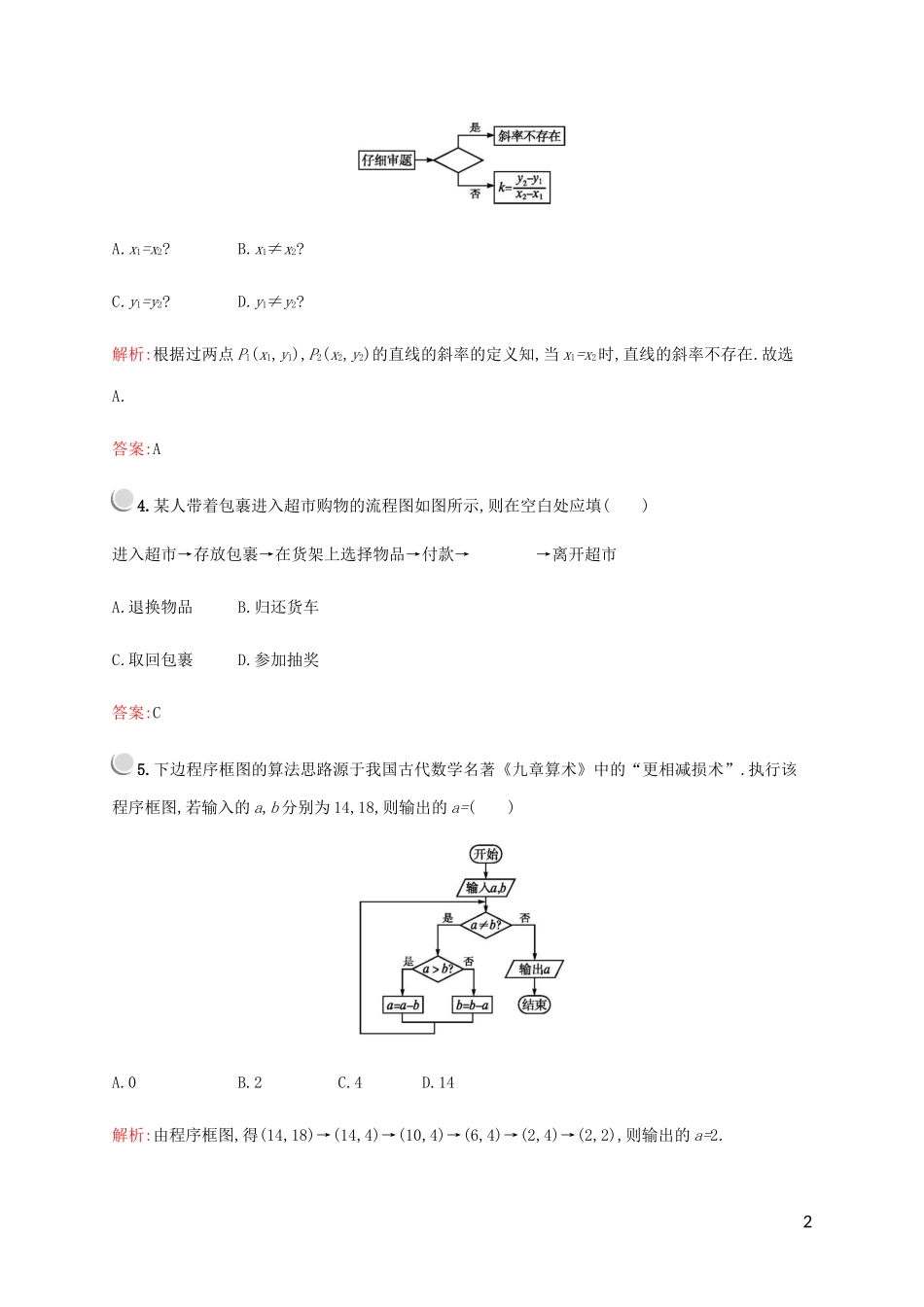

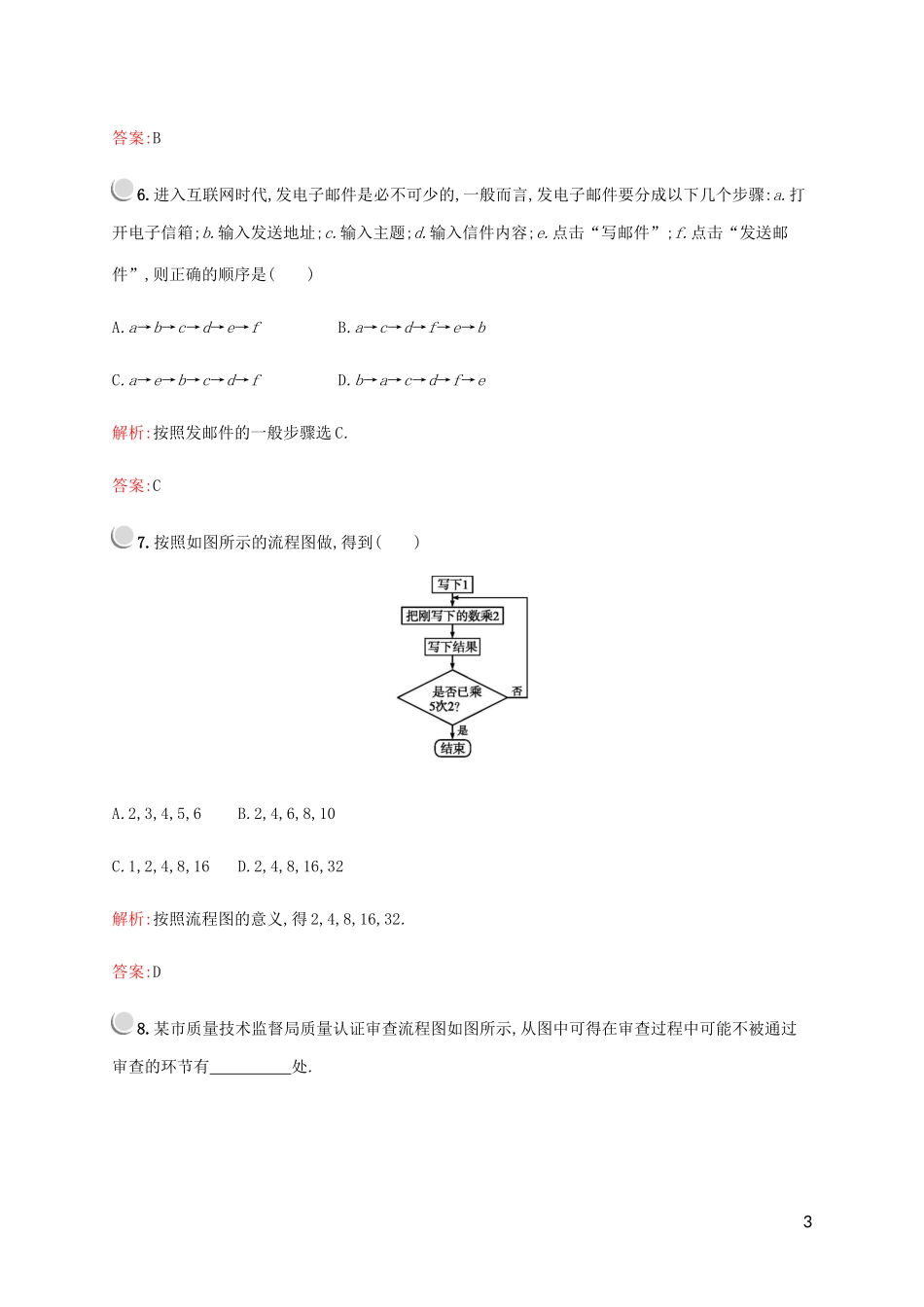

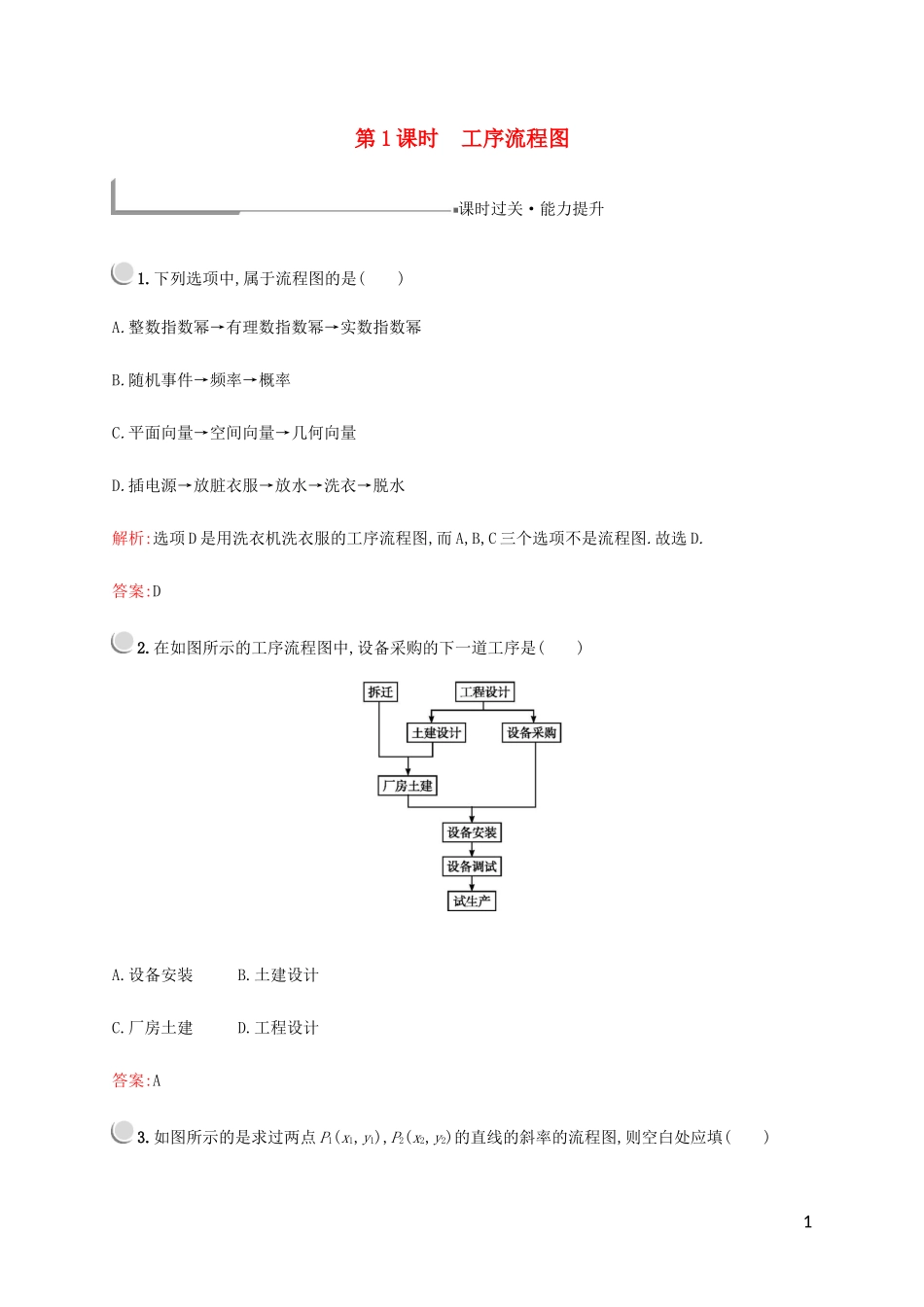

第1课时工序流程图课时过关·能力提升1.下列选项中,属于流程图的是()A.整数指数幂→有理数指数幂→实数指数幂B.随机事件→频率→概率C.平面向量→空间向量→几何向量D.插电源→放脏衣服→放水→洗衣→脱水解析:选项D是用洗衣机洗衣服的工序流程图,而A,B,C三个选项不是流程图.故选D.答案:D2.在如图所示的工序流程图中,设备采购的下一道工序是()A.设备安装B.土建设计C.厂房土建D.工程设计答案:A3.如图所示的是求过两点P1(x1,y1),P2(x2,y2)的直线的斜率的流程图,则空白处应填()1A.x1=x2?B.x1≠x2?C.y1=y2?D.y1≠y2?解析:根据过两点P1(x1,y1),P2(x2,y2)的直线的斜率的定义知,当x1=x2时,直线的斜率不存在.故选A.答案:A4.某人带着包裹进入超市购物的流程图如图所示,则在空白处应填()进入超市→存放包裹→在货架上选择物品→付款→→离开超市A.退换物品B.归还货车C.取回包裹D.参加抽奖答案:C5.下边程序框图的算法思路源于我国古代数学名著《九章算术》中的“更相减损术”.执行该程序框图,若输入的a,b分别为14,18,则输出的a=()A.0B.2C.4D.14解析:由程序框图,得(14,18)→(14,4)→(10,4)→(6,4)→(2,4)→(2,2),则输出的a=2.2答案:B6.进入互联网时代,发电子邮件是必不可少的,一般而言,发电子邮件要分成以下几个步骤:a.打开电子信箱;b.输入发送地址;c.输入主题;d.输入信件内容;e.点击“写邮件”;f.点击“发送邮件”,则正确的顺序是()A.a→b→c→d→e→fB.a→c→d→f→e→bC.a→e→b→c→d→fD.b→a→c→d→f→e解析:按照发邮件的一般步骤选C.答案:C7.按照如图所示的流程图做,得到()A.2,3,4,5,6B.2,4,6,8,10C.1,2,4,8,16D.2,4,8,16,32解析:按照流程图的意义,得2,4,8,16,32.答案:D8.某市质量技术监督局质量认证审查流程图如图所示,从图中可得在审查过程中可能不被通过审查的环节有处.3解析:这是一个实际问题的流程图,观察流程图可知有3处判断框,即可能有3处审查不被通过.答案:39.★某工程由A,B,C,D四道工序组成,完成它们所用时间依次为2,5,x,4天.四道工序的先后顺序及相互关系是:A,B可以同时开工;A完成后,C可以开工;B,C完成后,D可以开工.若该工程总时数为9天,则完成工序C需要的天数x最大是.解析:工序流程图如图.因为该工程总时数为9天,D最后完成需4天,所以A,B,C完成共需5天.因为A,B可以同时开工;A完成后,C可以开工;B,C完成后,D可以开工,所以工程的总时数受制于完成最慢的B,D.因为D需要4天,所以A,C最多共需5天.又A需2天,所以C最多需3天.答案:3410.某“儿童之家”开展亲子活动,计划活动按以下步骤进行,则下面说法正确的是(填序号).①“接待儿童进行活动前准备”和“接待家长交流儿童本周表现”同时进行.②家长是和儿童一起进行活动的.③启导员填写亲子活动总结记录,同时,家长填写亲子活动反馈卡.④最后,启导员填写服务跟踪表.解析:都是正确的,主要考查识图能力.答案:①②③④11.高考成绩公布后,考生如果认为公布的高考成绩与本人估算的成绩有误,可以在规定的时间内申请查分.(1)本人填写《查分登记表》,交县(区)招办申请查分,县(区)招办呈交市招办,再报省招办.(2)省招办复查,无误,则查分工作结束后通知;有误则再具体认定,并改正,也在查分工作结束后通知.(3)市招办接通知,再由县(区)招办通知考生.请画出该事件的流程图.5解:12.★某大学远程教育学院网上学习流程如下:(1)学生凭录取通知书到当地远程教育中心报到,交费注册,领取网上学习注册码;(2)网上选课,课程学习,完成网上平时作业,获得平时作业成绩;(3)预约考试,参加期末考试获得期末考试成绩,获得综合成绩,成绩合格获得学分,否则重修.试画出该远程教育学院网上学习的流程图.解:根据该大学远程教育学院网上学习流程,即可画出远程教育学院网上学习流程图.该大学远程教育学院网上学习流程图如图所示:67
