水泥搅拌桩施工技术VIP免费

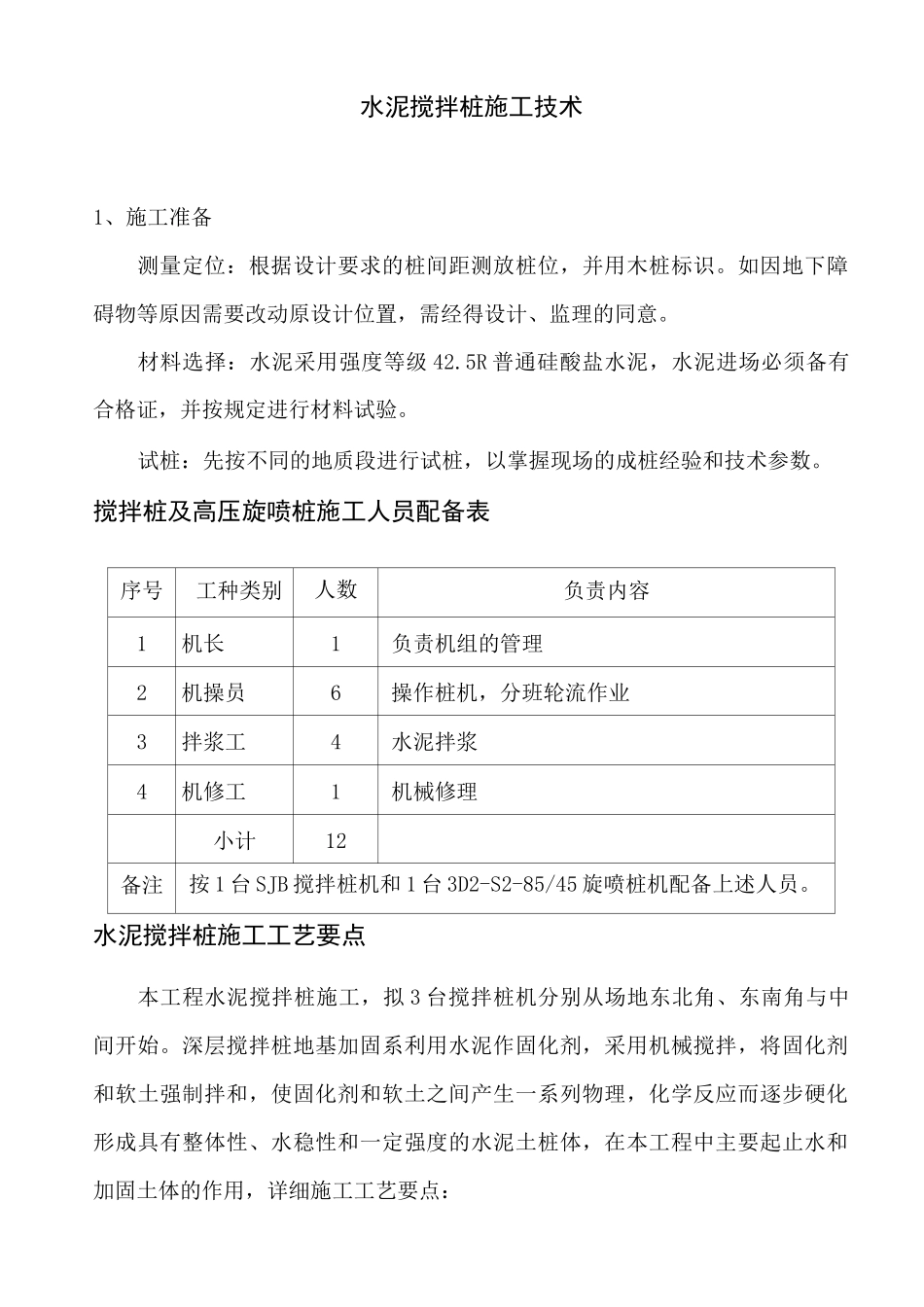

水泥搅拌桩施工技术1、施工准备测量定位：根据设计要求的桩间距测放桩位，并用木桩标识。如因地下障碍物等原因需要改动原设计位置，需经得设计、监理的同意。材料选择：水泥采用强度等级42.5R普通硅酸盐水泥，水泥进场必须备有合格证，并按规定进行材料试验。试桩：先按不同的地质段进行试桩，以掌握现场的成桩经验和技术参数。搅拌桩及高压旋喷桩施工人员配备表序号工种类别人数负责内容1机长1负责机组的管理2机操员6操作桩机，分班轮流作业3拌浆工4水泥拌浆4机修工1机械修理小计12备注按1台SJB搅拌桩机和1台3D2-S2-85/45旋喷桩机配备上述人员。水泥搅拌桩施工工艺要点本工程水泥搅拌桩施工，拟3台搅拌桩机分别从场地东北角、东南角与中间开始。深层搅拌桩地基加固系利用水泥作固化剂，采用机械搅拌，将固化剂和软土强制拌和，使固化剂和软土之间产生一系列物理，化学反应而逐步硬化形成具有整体性、水稳性和一定强度的水泥土桩体，在本工程中主要起止水和加固土体的作用，详细施工工艺要点：搅拌下搅拌提四搅四施工准机具就成桩验桩位放预制制送搅拌桩施工工艺流程（1）根据设计要求的桩间距测放桩位，并用木桩标识；搅拌机械就位、定位对中、调平：吊车悬吊搅拌桩机到达指定桩位，对中；（2）预拌下沉：启动搅拌机电机，待搅拌头转速正常后放松起吊钢丝绳，使搅拌机沿导向架边搅拌边下沉，下沉速度由电气控制装置的电流监测表控制，工作电流不应大于额定值。（3）制备固化剂浆液：搅拌机预搅下沉同时，后台拌制固化剂浆液，待压浆前浆液倒入集料斗中。（4）喷浆（粉）搅拌提升：搅拌机下沉到达设计深度后，开启灰浆泵（供粉泵），待浆液到达喷浆（粉）口，再按设计确定的提升速度边喷浆（粉）边提■----升搅拌机，使浆液和土体充分拌和直至地面。（5）重复搅拌：搅拌机喷浆（粉）提升至设计顶面标高时，关闭灰浆泵，搅拌机宜在桩顶2m范围（加固段）重复下沉、提升、拌和一次，这时集料斗中的浆液应正好排空，为使软土和浆液搅拌均匀，再次将搅拌机下沉，至设计要求深度后，再将搅拌机提升出地面。搅拌次数以二个回次（即上下搅拌共四次以上为宜；处理粗砂、砾砂时，宜增加搅拌次数；（6）移位，重复上述五个步骤进行下一根桩的施工。Co.）〔丨：〉：u】UQ<■?>匚一】图4-3水泥土搅拌法工艺流程定位；GI:预搅拌下沉；d喷浆（粉）搅拌提升；<]>重复搅拌一下沉；重复搅拌一提升；-完毕一一移位（1）、定位放线根据桩位平面布置图，会同建设单位用全站仪器测定出搅拌桩定位控制点，并建立一条控制轴线，沿轴线在远离施工区的两端10米外放出两只基准点，妥善保护。施工中桩位的定位放样，就根据这两只基准点放出搅拌桩四只角桩边框的位置，并用012L100mm钢筋打入土中，根据四只角桩位置，定出地槽内、外边线。开挖1米深的地槽。土方运到固定的余泥排放地点堆放，确保场地整齐、清洁。桩就位工作：1）按设计放线，根据桩的中轴线安放桩机轨道。2）桩架在轨道上移动调整桩排的中心对准中轴线，在中轴线上各桩距离以顺轨道移动桩架给定。3）中轴线放样应分段给出标桩的位置，其数量必须满足桩施工定位的需要。4）当搅拌土桩为多排时，桩杆组合数应与排数相同，交错安装各排搅拌横杆高度同时搅拌。（2）、深层搅拌施工采用“四搅四喷法”即桩机就位一预搅下沉一喷浆搅拌提升一重复搅拌下沉f重复喷浆搅拌提升直至孔口f停浆、停搅f移位，重复以上工序。喷浆搅拌里钻头的提升,速度不宜大于0.5m/min,钻头每转一圈的提升量以1.0~1.5cm为宜，采用四拌四喷工艺。桩机安装妥后，移至桩位对中、调平，桩位偏差＜5cm。要注意起吊设备平整度和导向架的垂直度。（垂直度偏差1%启动电机开关放松卷扬机，使搅拌机沿导向架搅拌切土下沉，切土下沉速度由电流表和人为两种手段控制。即转速43转/分预搅、下沉最大电流＜100A。水泥浆配置：泥浆配合比按设计要求水灰比0.60，搅拌机预搅下沉到设计规定深度时，供浆人员必须及时按水泥：水=1：0.60配置的浆液供给搅拌机，每个400公斤灰浆搅和机内，加水泥400kg（8包），加水240kg,搅拌2分钟，倒入浆槽内，槽内不停地搅和。提升喷浆搅拌：搅拌机达到设计孔深...
