隧道照明系统技术规范VIP免费

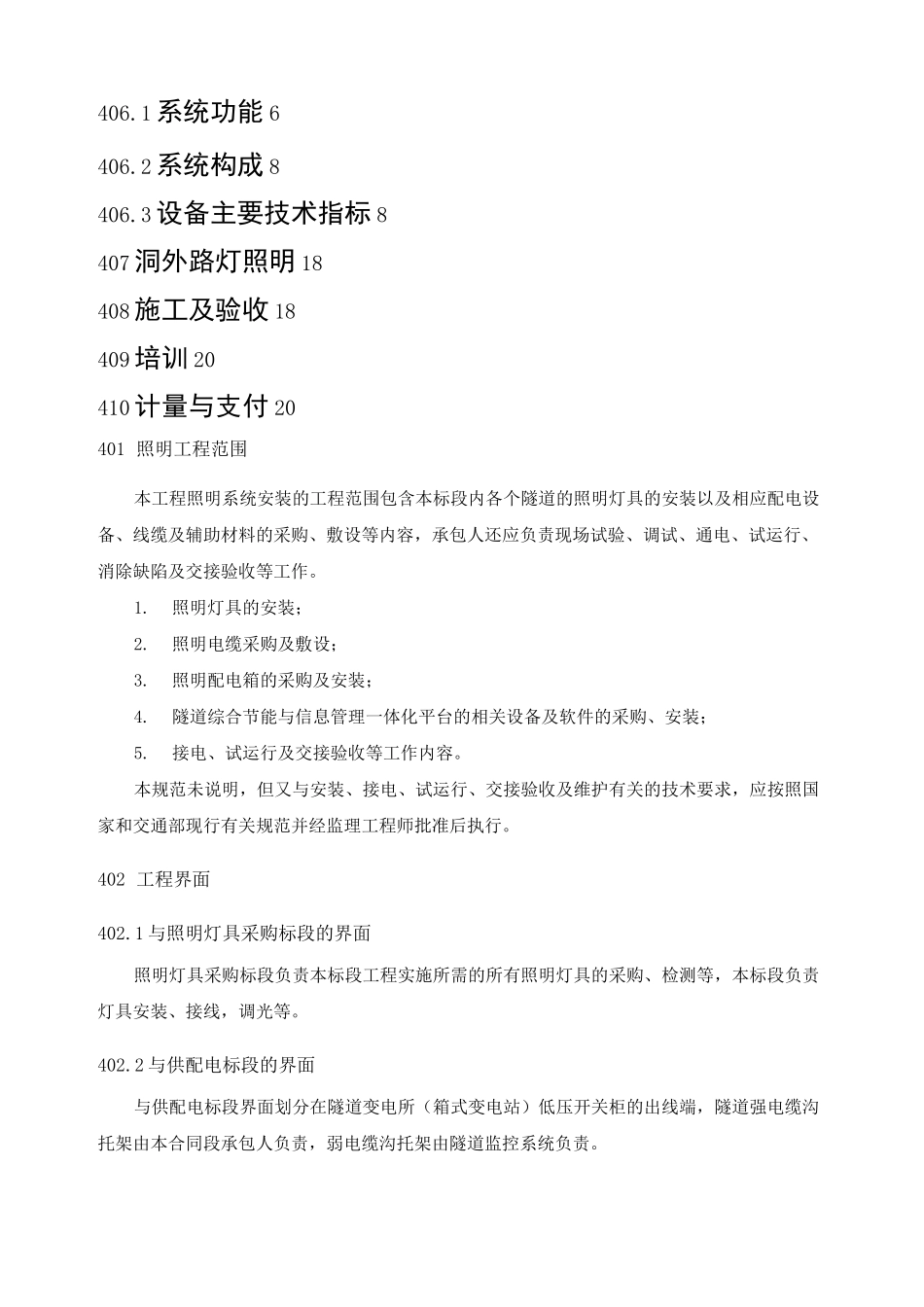

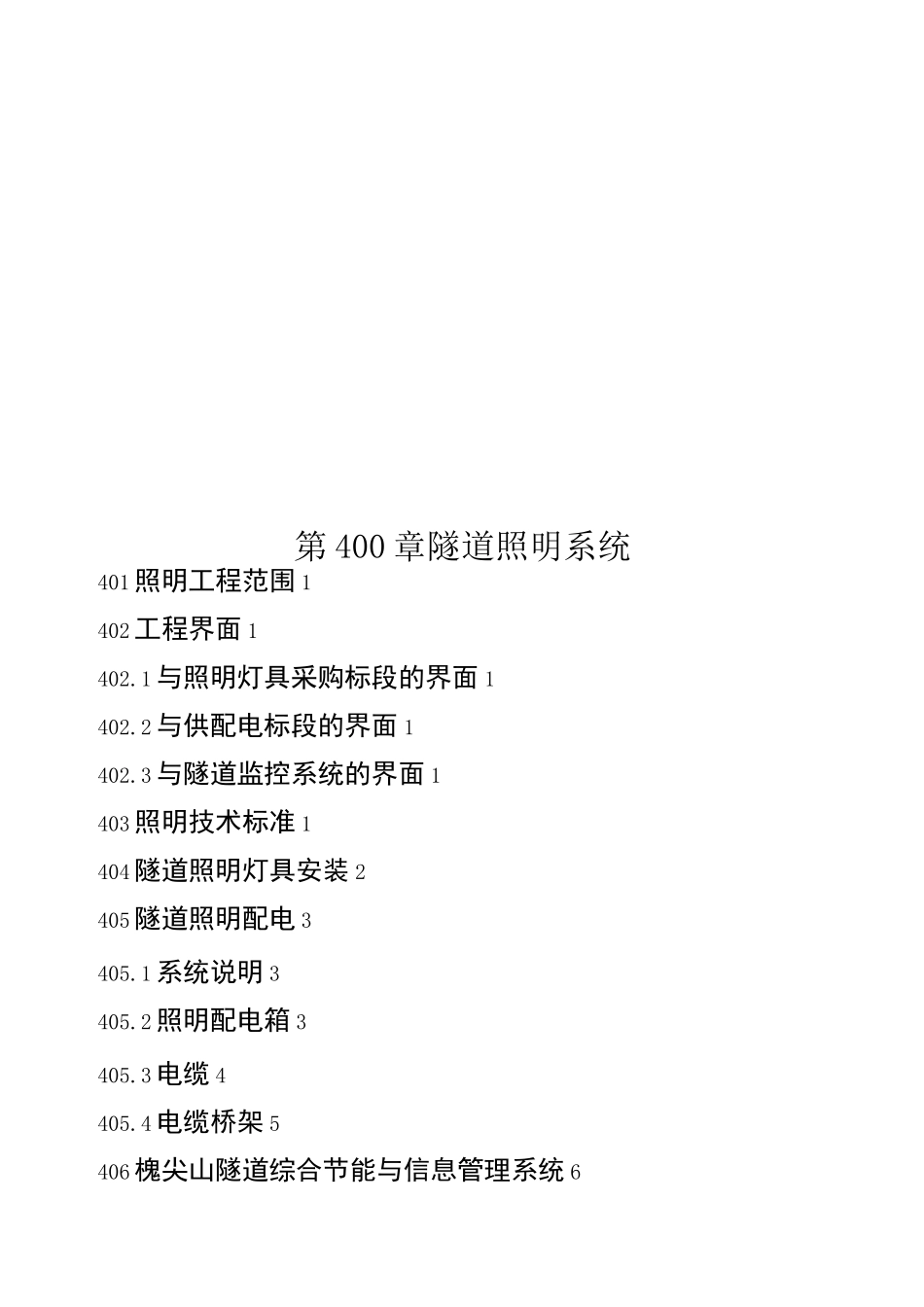

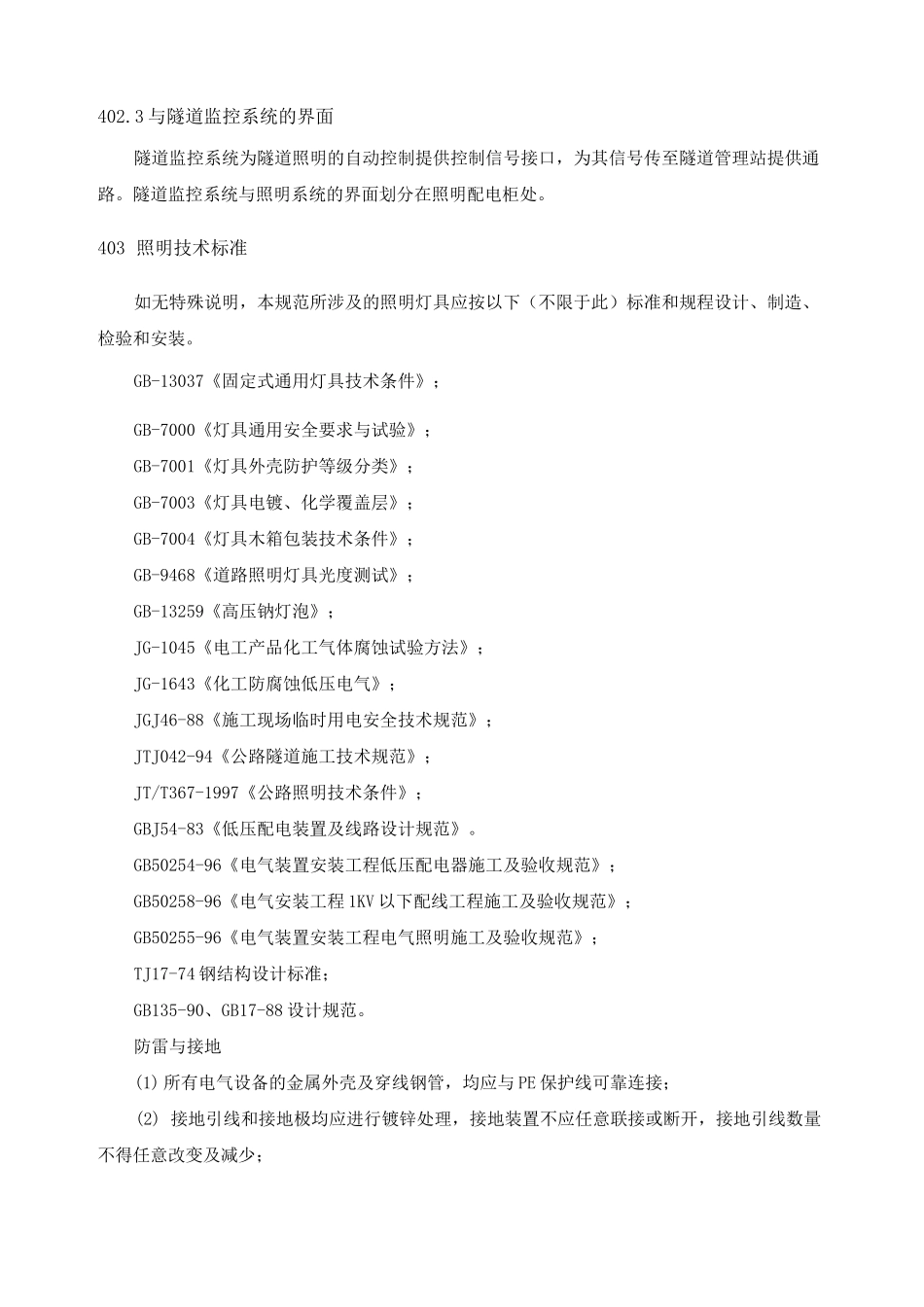

第400章隧道照明系统401照明工程范围1402工程界面1402.1与照明灯具采购标段的界面1402.2与供配电标段的界面1402.3与隧道监控系统的界面1403照明技术标准1404隧道照明灯具安装2405隧道照明配电3405.1系统说明3405.2照明配电箱3405.3电缆4405.4电缆桥架5406槐尖山隧道综合节能与信息管理系统6406.1系统功能6406.2系统构成8406.3设备主要技术指标8407洞外路灯照明18408施工及验收18409培训20410计量与支付20401照明工程范围本工程照明系统安装的工程范围包含本标段内各个隧道的照明灯具的安装以及相应配电设备、线缆及辅助材料的采购、敷设等内容，承包人还应负责现场试验、调试、通电、试运行、消除缺陷及交接验收等工作。1.照明灯具的安装；2.照明电缆采购及敷设；3.照明配电箱的采购及安装；4.隧道综合节能与信息管理一体化平台的相关设备及软件的采购、安装；5.接电、试运行及交接验收等工作内容。本规范未说明，但又与安装、接电、试运行、交接验收及维护有关的技术要求，应按照国家和交通部现行有关规范并经监理工程师批准后执行。402工程界面402.1与照明灯具采购标段的界面照明灯具采购标段负责本标段工程实施所需的所有照明灯具的采购、检测等，本标段负责灯具安装、接线，调光等。402.2与供配电标段的界面与供配电标段界面划分在隧道变电所（箱式变电站）低压开关柜的出线端，隧道强电缆沟托架由本合同段承包人负责，弱电缆沟托架由隧道监控系统负责。402.3与隧道监控系统的界面隧道监控系统为隧道照明的自动控制提供控制信号接口，为其信号传至隧道管理站提供通路。隧道监控系统与照明系统的界面划分在照明配电柜处。403照明技术标准如无特殊说明，本规范所涉及的照明灯具应按以下（不限于此）标准和规程设计、制造、检验和安装。GB-13037《固定式通用灯具技术条件》；GB-7000《灯具通用安全要求与试验》；GB-7001《灯具外壳防护等级分类》；GB-7003《灯具电镀、化学覆盖层》；GB-7004《灯具木箱包装技术条件》；GB-9468《道路照明灯具光度测试》；GB-13259《高压钠灯泡》；JG-1045《电工产品化工气体腐蚀试验方法》；JG-1643《化工防腐蚀低压电气》；JGJ46-88《施工现场临时用电安全技术规范》；JTJ042-94《公路隧道施工技术规范》；JT/T367-1997《公路照明技术条件》；GBJ54-83《低压配电装置及线路设计规范》。GB50254-96《电气装置安装工程低压配电器施工及验收规范》；GB50258-96《电气安装工程1KV以下配线工程施工及验收规范》；GB50255-96《电气装置安装工程电气照明施工及验收规范》；TJ17-74钢结构设计标准；GB135-90、GB17-88设计规范。防雷与接地(1)所有电气设备的金属外壳及穿线钢管，均应与PE保护线可靠连接；(2)接地引线和接地极均应进行镀锌处理，接地装置不应任意联接或断开，接地引线数量不得任意改变及减少；(3)所有焊接必须牢固，无虚接，接地线应防止发生机械损伤和化学腐蚀。(4)每座灯杆与灯杆底盘处补打一组接地体，要求接地电阻小于10欧姆，补打的接地体应与灯杆基础可靠连通。404隧道照明灯具安装1、隧道灯具安装在隧道侧壁，采用膨胀螺栓固定；或安装在隧道电缆桥架上，采用灯具卡扣联接。具体安装方案及施工图由承包人提供，经监理工程师认可实施。2、横通道照明灯具安装在横通道顶部，采用膨胀螺栓固定。具体安装方案及施工图由承包人提供，经监理工程师认可实施。3、洞外路灯安装在灯杆混凝土基础上，采用预埋螺栓固定，具体安装方案及施工图由承包人提供，经项目经理认可实施。混凝土基础采用C30，基础配筋直径应大于8mm。4、本章设备的安装和验收必须按照《电气装置安装工程施工及验收规范》的最新版本、设计图及本技术规范的规定执行。405隧道照明配电405.1系统说明1.照明配电按满足照明分级控制的原则进行设计：晴天：基本照明灯全开，加强照明灯全开，应急照明灯全开，洞外路灯关闭。云天：基本照明灯全开，加强照明灯开启大部分，应急照明灯全开，洞外路灯关闭。阴天：基本照明灯全开，加强照明灯开启一部分，应急照明灯全开，洞外路灯关闭。重阴：基本照明灯全开，加强照明灯开启很少一部分，应急照明灯全开，洞外路灯关闭。夜间：基本...
