100103综采工作面支护设计VIP免费

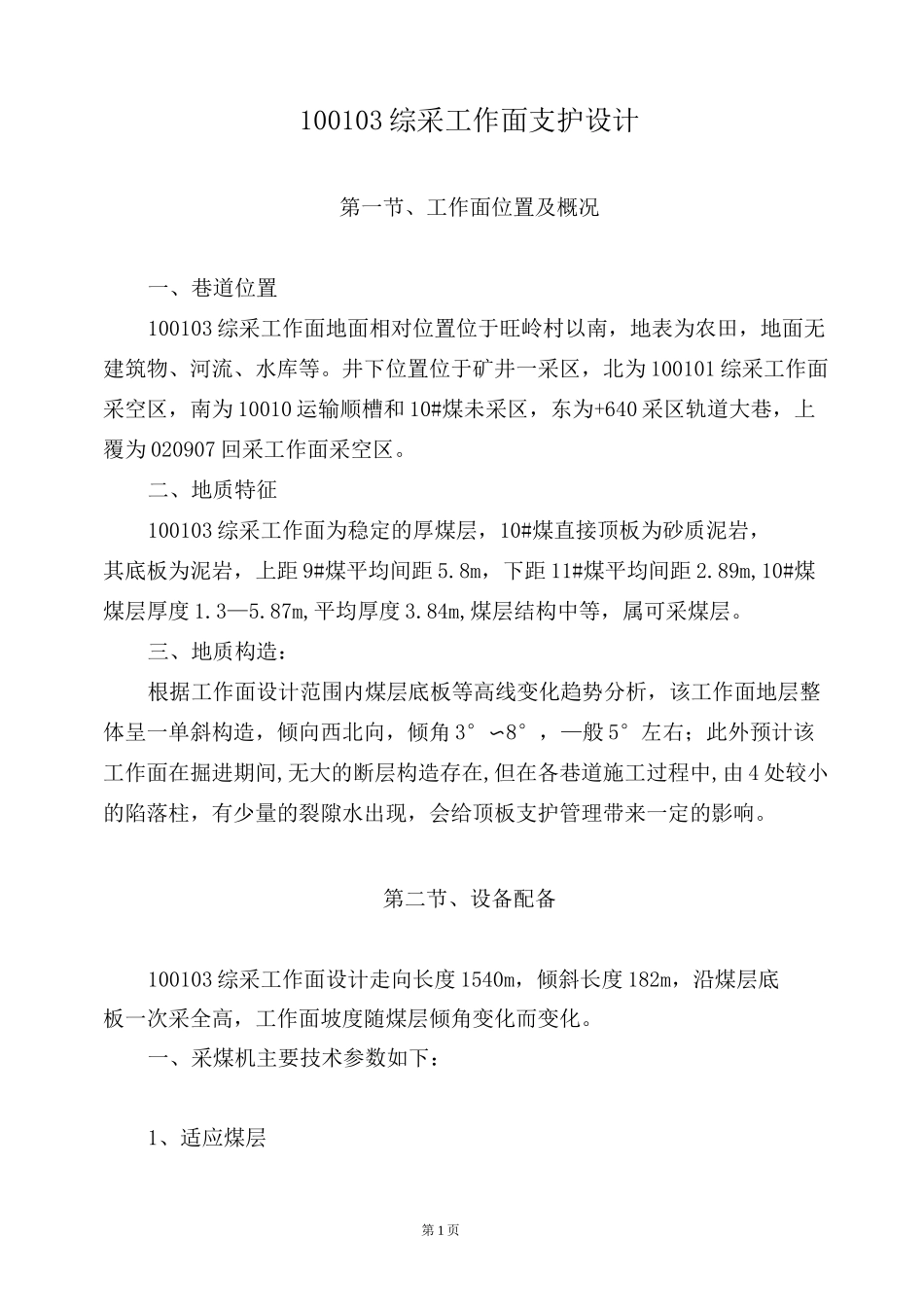

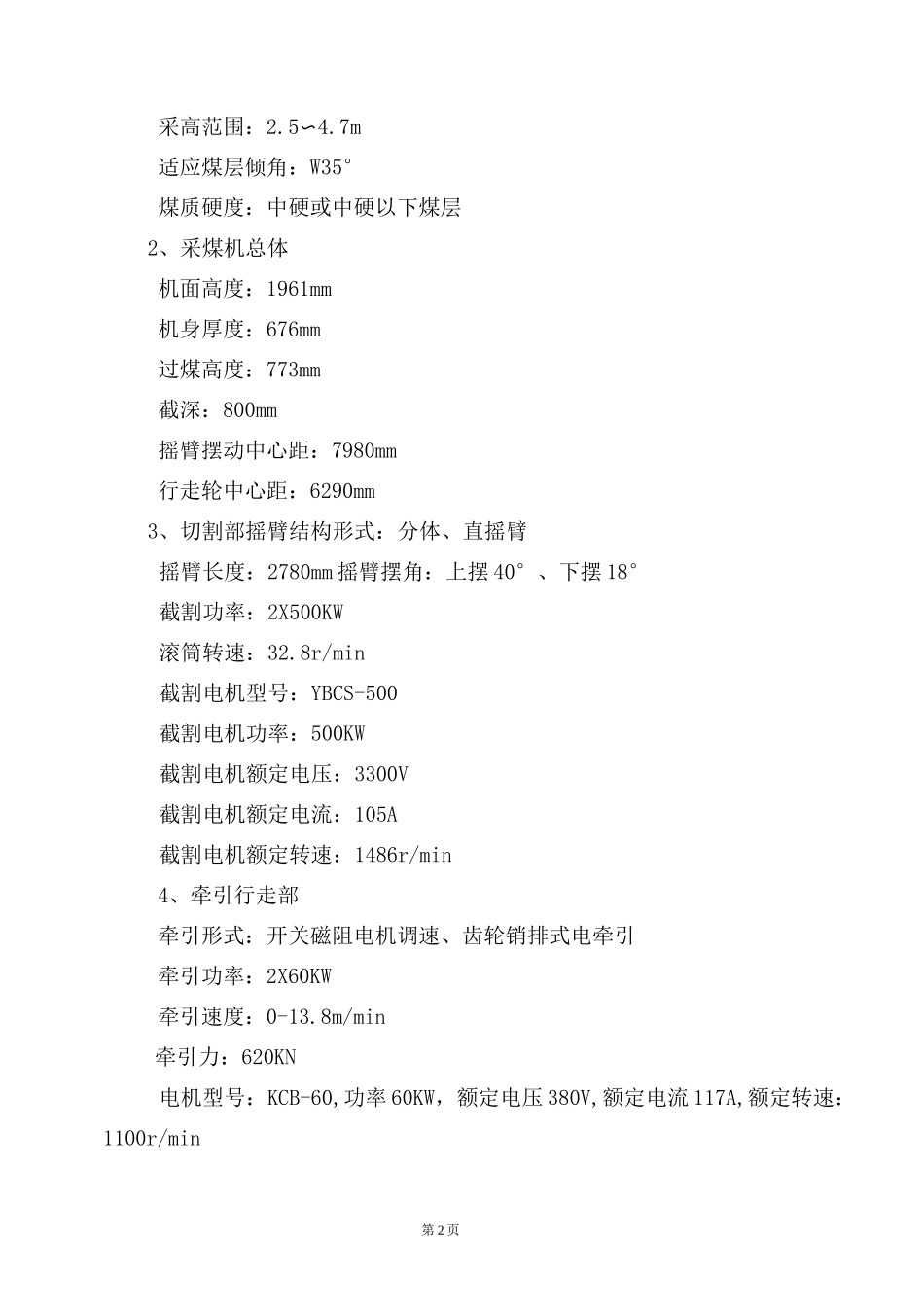

第1页100103综采工作面支护设计第一节、工作面位置及概况一、巷道位置100103综采工作面地面相对位置位于旺岭村以南，地表为农田，地面无建筑物、河流、水库等。井下位置位于矿井一采区，北为100101综采工作面采空区，南为10010运输顺槽和10#煤未采区，东为+640采区轨道大巷，上覆为020907回采工作面采空区。二、地质特征100103综采工作面为稳定的厚煤层，10#煤直接顶板为砂质泥岩，其底板为泥岩，上距9#煤平均间距5.8m，下距11#煤平均间距2.89m,10#煤煤层厚度1.3—5.87m,平均厚度3.84m,煤层结构中等，属可采煤层。三、地质构造：根据工作面设计范围内煤层底板等高线变化趋势分析，该工作面地层整体呈一单斜构造，倾向西北向，倾角3°〜8°，—般5°左右；此外预计该工作面在掘进期间,无大的断层构造存在,但在各巷道施工过程中,由4处较小的陷落柱，有少量的裂隙水出现，会给顶板支护管理带来一定的影响。第二节、设备配备100103综采工作面设计走向长度1540m，倾斜长度182m，沿煤层底板一次采全高，工作面坡度随煤层倾角变化而变化。一、采煤机主要技术参数如下：1、适应煤层第2页采高范围：2.5〜4.7m适应煤层倾角：W35°煤质硬度：中硬或中硬以下煤层2、采煤机总体机面高度：1961mm机身厚度：676mm过煤高度：773mm截深：800mm摇臂摆动中心距：7980mm行走轮中心距：6290mm3、切割部摇臂结构形式：分体、直摇臂摇臂长度：2780mm摇臂摆角：上摆40°、下摆18°截割功率：2X500KW滚筒转速：32.8r/min截割电机型号：YBCS-500截割电机功率：500KW截割电机额定电压：3300V截割电机额定电流：105A截割电机额定转速：1486r/min4、牵引行走部牵引形式：开关磁阻电机调速、齿轮销排式电牵引牵引功率：2X60KW牵引速度：0-13.8m/min牵引力：620KN电机型号：KCB-60,功率60KW，额定电压380V,额定电流117A,额定转速：1100r/min第3页5、调高电机电机型号：YBRB-30(G)，功率30KW，额定电压3300V，额定电流6.9A，额定转速：1462r/min6、电缆主电缆型号：MCPT.9/3.33X95+1X25+4X67、冷却和喷雾冷却：截割电机、牵引电机、调高电机、摇臂水套、电控箱分别水冷喷雾方式：内、外喷雾供水压力：3MPa内喷雾3MPa、外喷雾1.5MPa冷却0.5MPa供水流量：320(1/min)二、刮板输送机、转载机1、工作面刮板输送机选型需要满足以下四个方面的要求：1)、运输能力与采煤机生产能力巷适应。工作面刮板输送机、转载机、破碎机的小时能力计算，当采煤机截深为0.8米时，牵引速度达到4m/min，其各自的生产能力为1000t/h以上。2)、外形尺寸和牵引方式与采煤机相匹配。3)、运输机长度与工作面长度一致。4)、支架宽度与刮板输送机的节距相一致。2、刮板输送机选用SGZ800/型，主要技术参数为：运输能力（t/h）:1500总装机功率（Kw）:800供电电压（V）：3300供电功率（Hz）:50第4页链速（m/s）:1.3（最终以进口厂家减速器数比计算为准）槽内宽：800mm（槽内宽）链条形式：O34X126mm中双链3、转载机选用SZZ800/250转载机，运量1800t/h,链速1.78m/s,装载机功率250kw；破碎机。4、选用PLM2000破碎机，主要参数如下：a、破碎能力2000t/hb、装机功率160KW;C、最大输入块度800*800mm输出块度300（250、200、150）mm、胶带输送机选用型号及参数如下：型号SSJ1000/2*160运量1000t/h输送距离1500m胶带速度2.5m/s宽度1000mm胶带阻燃输送带PVG主电机型号功率2X160kw三、具体工作面设备明细支第5页表5根据工作面设备配套情况，工作面生产设备具体投入。序号设备名称型号及主要技术规格数量单价合计备注使用备用小计1米煤机MG500/1150-WDK总功率P=1150kw,截深0.8m1台1台2基本支架ZY6800/24/50工作阻力6800KN，高度2.4—5.0m122架2架125架3端头支架端头支架(ZT13500/25/38)一组组4乳化液泵站BRW-315/31.5流量315L/min1台1台2台1组（2泵1箱）5喷雾泵站BPW250/101台1台2台1组（2泵1箱）6刮板输送机SGZ800/800整体铸焊封底，功率N=2X400KW1台1台出厂长度180m7转载机SZZ800/250（带自移机构）钢板焊接，N=250KW1台1台出厂长度39m8破碎机PLM2000,N=160KW1台1台9顺槽胶带输送机SSJ1000/2*160,带宽1000m，功率2X160KW1台1台10电器控制及其他第三节、支架主要...
