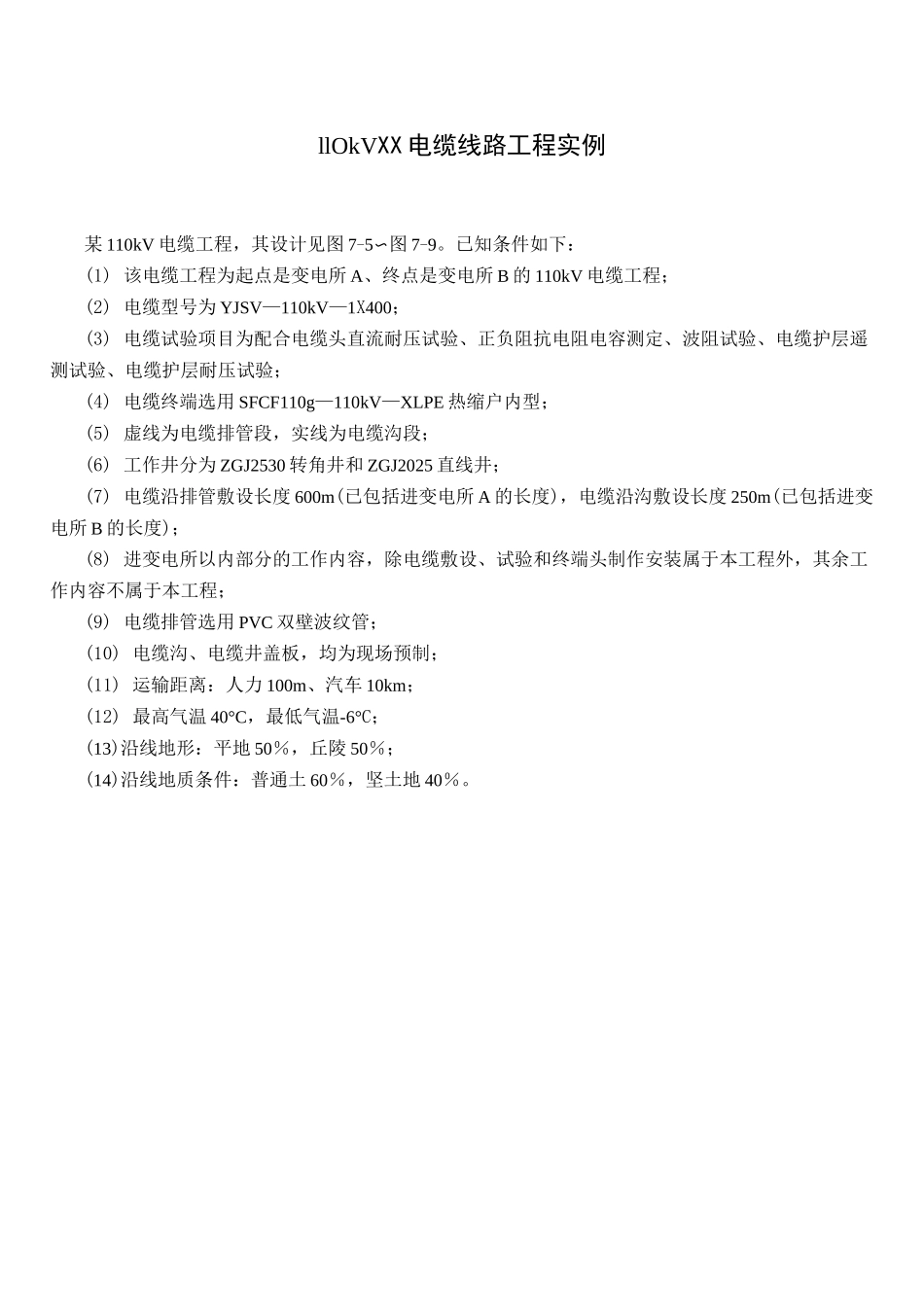

llOkVXX电缆线路工程实例某110kV电缆工程，其设计见图7-5〜图7-9。已知条件如下：(1)该电缆工程为起点是变电所A、终点是变电所B的110kV电缆工程；(2)电缆型号为YJSV—110kV—1X400；(3)电缆试验项目为配合电缆头直流耐压试验、正负阻抗电阻电容测定、波阻试验、电缆护层遥测试验、电缆护层耐压试验；(4)电缆终端选用SFCF110g—110kV—XLPE热缩户内型；(5)虚线为电缆排管段，实线为电缆沟段；(6)工作井分为ZGJ2530转角井和ZGJ2025直线井；(7)电缆沿排管敷设长度600m(已包括进变电所A的长度)，电缆沿沟敷设长度250m(已包括进变电所B的长度)；(8)进变电所以内部分的工作内容，除电缆敷设、试验和终端头制作安装属于本工程外，其余工作内容不属于本工程；(9)电缆排管选用PVC双壁波纹管；(10)电缆沟、电缆井盖板，均为现场预制；(11)运输距离：人力100m、汽车10km；(12)最高气温40°C，最低气温-6°C；(13)沿线地形：平地50％，丘陵50％；(14)沿线地质条件：普通土60％，坚土地40％。说明：1■虚线为电缆排管外包混凝土•N实线为电缆沟。3.ZGJ2530A转角工作井。4.ZGJ2025为直线工作井。变电所A图7-5电缆沟路径示意图剖面图接地扁铁|1507TOU-【1130说明：_1.电缆支架每隔制作口2.砖砌电塢沟用顾3.沟体内、外歷粉刷为4.混擬土强度等级除注明外淇余均为5.构体底部每隔h作洶内井水之用6•沟内所有支架用7•电缆鞫顶面标高应与盛梅路路面标高持平。2330电題工作并董板平向］Q§-1*//Iipiix1502S003240■211■»n.口一kascS1-缆沟箍筋两端应相互错开,保持巧mm间距，使其不能形成闭合回路。2.各类分支排管根据现场情况选用匕图7-9电缆排管详图PG-8A说明：道賂IB面110kV长山站电缆线路工程招标人：XXX电力公司（单位盖章）法定（授权）代表人：（签字盖章）中介机构法定（授权）代表人：（签字盖章）编制人：（签字盖从业专用章）编制时间：第1页共8页工程名称：llOkV长山站电缆线路工程概况线路（电缆）亘长电缆线路470m起止塔（杆）号起变电所A止变电所B设计气象条件最高气温40°C，最低气温-6°C沿线地形比例（供参考）平地50%，丘陵50%沿线地质条件（供参考）普通土60%，坚土40%杆塔类型与数量导线型号规格（电缆型号规格）电缆YJSV—1101X400地线型号规格OPGW型号规格电缆敷设方式电缆沟及电缆排管其他说明工程材料运输：人力运输运距0.1km，汽车运输运距10km。2.税率：3.43%。3.工程招标范围：详见招标文件。4.工程量清单编制依据：施工图及《电力建设工程量清单计价规范一一送电线路工程》5.工程质量：详见招标文件。第2页共8页分部分项工程量清单工程名称：llOkVXX电缆线路单位工程名称：电缆工程序号项目编码项目名称项目特征计量单位工稈量1SD0401J01001电缆沟砌筑1.名称：MU10砖砌电缆沟（混凝土压顶）2.断面尺寸：宽1480mmX深1600mm3.地质：坚土4.垫层：片石厚200mmC15混凝土厚100mm5.沟底混凝土：C15厚100mm6.砌筑砂浆：M5水泥砂浆7.混凝土压顶：C25钢筋混凝土压顶8.地形：平地（详见图7-6）m502SD0401J02001电缆井砌筑（1）1.名称：ZGJ2530砖砌转角井2.断面尺寸：长3740mmX宽3240mmX深1400mm3.地质：坚土4.垫层：片石厚200mmC10混凝土厚70mm5.混凝土：C20钢筋混凝土井底板厚200mm6.混凝土压顶：C20钢筋混凝土压顶7.砌筑砂浆：M5水泥砂浆（详见图7-7）个33SD0401J02002电缆井砌筑（2）1.名称：ZGJ2025砖砌转角井2.断面尺寸：长3240mmX宽2740mmX深1400mm3.地质：坚土4.垫层：片石厚200mmC10混凝土厚70mm5.混凝土：C20钢筋混凝土井底板厚200mm6.混凝土压顶：C20钢筋混凝土压顶7.砌筑砂浆：M5水泥砂浆（详见图7-8）个54SD0401J03001电缆管敷设1.外径：©1502.材质：PVC双壁波纹管壁厚5共8根双排布置3.垫层：片石厚150mmC15混凝土厚70mm管外包C25钢筋混凝土，宽1080mmX高650mm（详见图7-9）m400第3页共8页分部分项工程量清单工程名称：llOkVXX电缆线路单位工程名称：电缆工程序号项目编码项目名称项目特征计量单位工程量5SD0402K01001电缆支架制作安装1.名称；角钢L80X80X8电缆支架2.防腐：底刷防锈漆两遍，面刷沥青漆两遍（详见图7-6）t0.26SD0403L01001电缆敷设（1）1.额定电压：110k...
