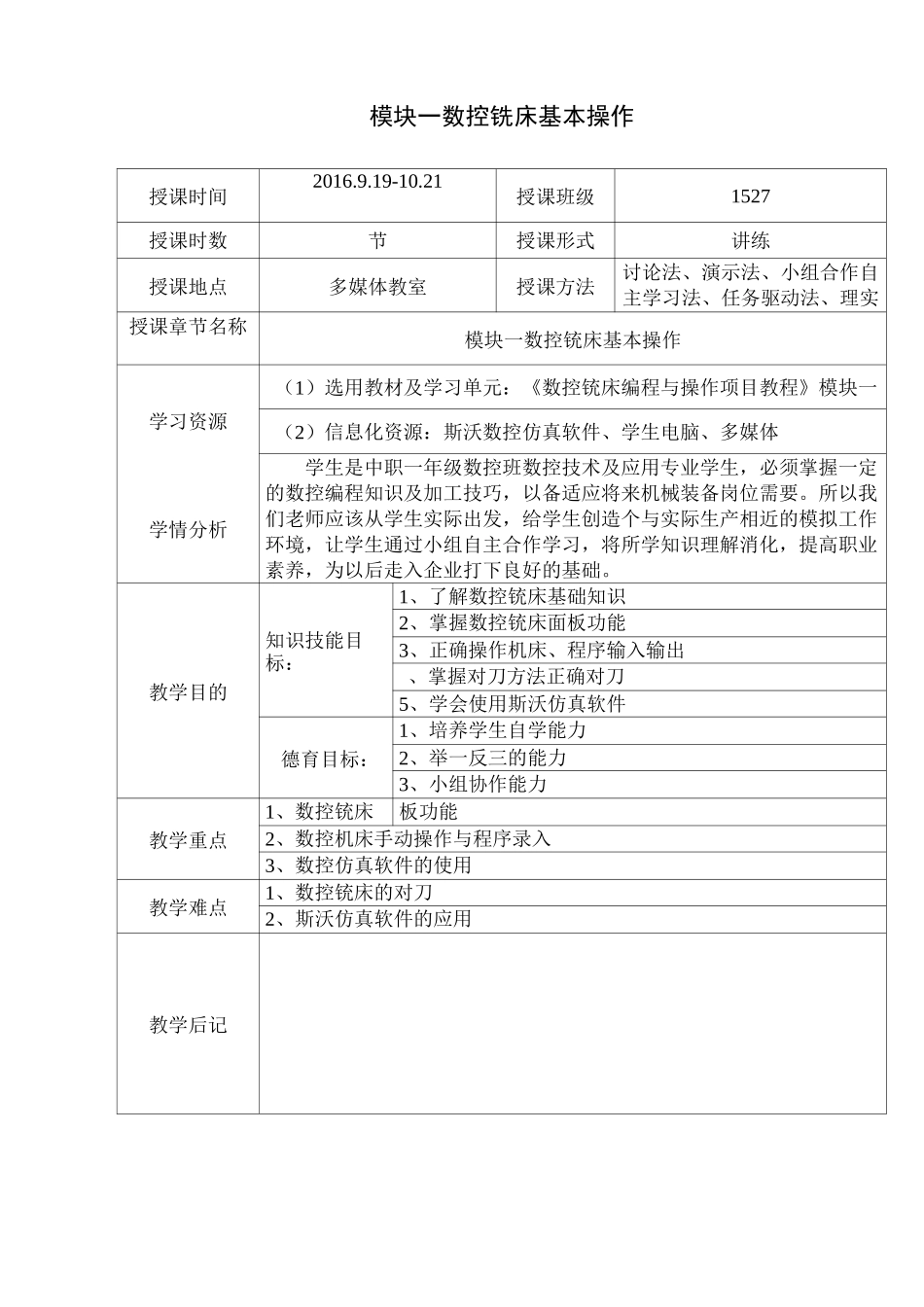

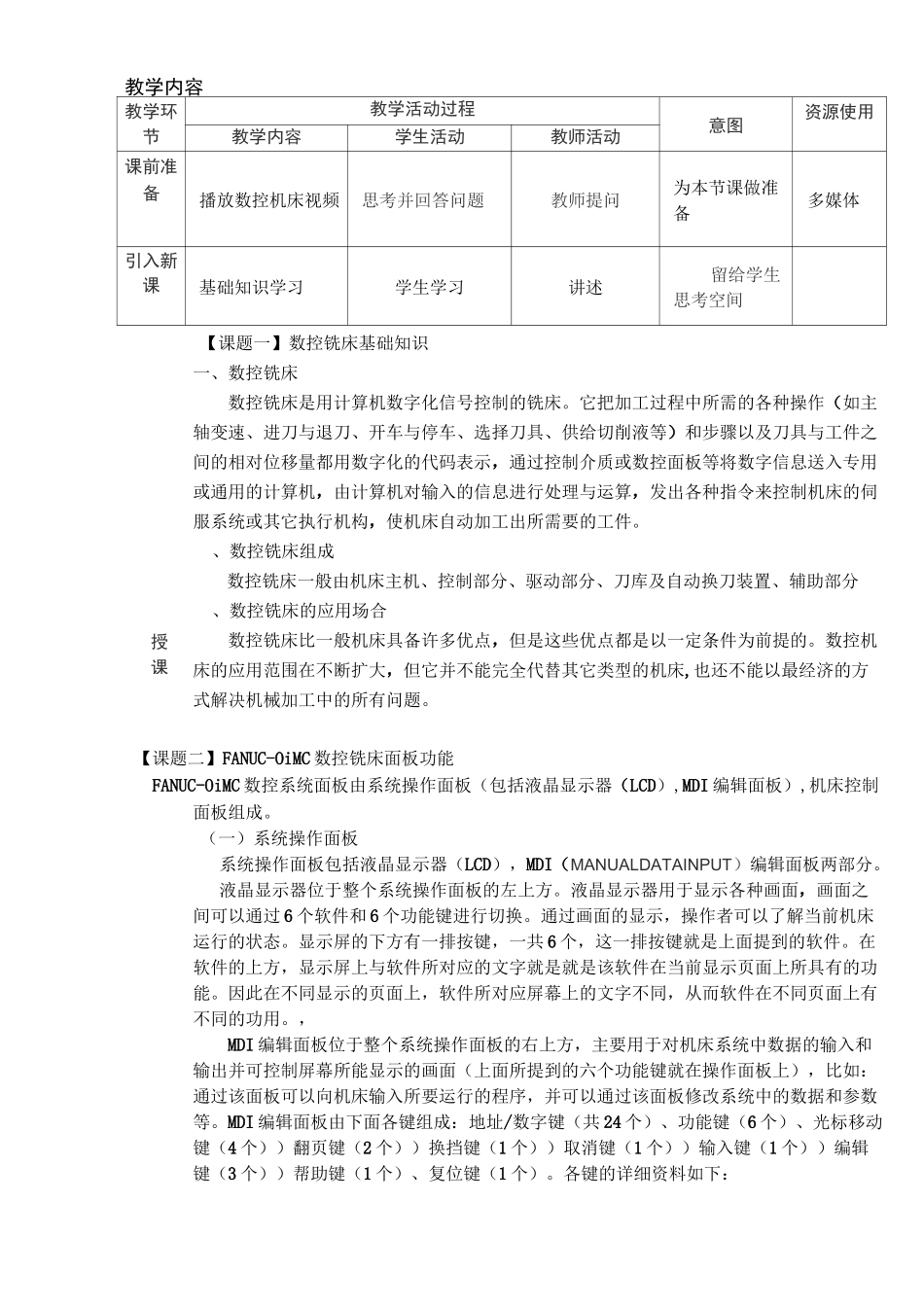

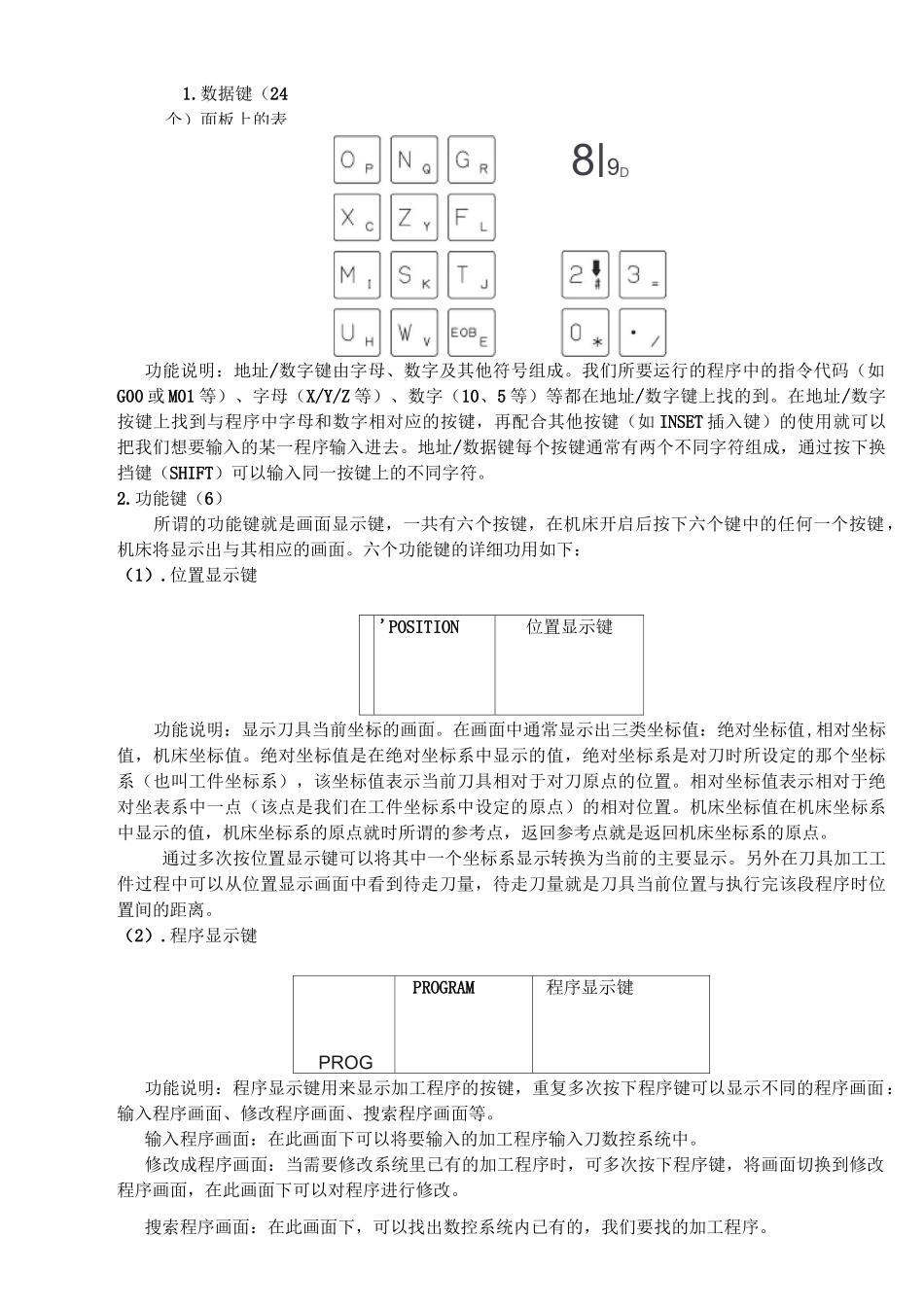

模块一数控铣床基本操作授课时间2016.9.19-10.21授课班级1527授课时数节授课形式讲练授课地点多媒体教室授课方法讨论法、演示法、小组合作自主学习法、任务驱动法、理实一体授课章节名称模块一数控铳床基本操作学习资源学情分析（1）选用教材及学习单元：《数控铳床编程与操作项目教程》模块一（2）信息化资源：斯沃数控仿真软件、学生电脑、多媒体学生是中职一年级数控班数控技术及应用专业学生，必须掌握一定的数控编程知识及加工技巧，以备适应将来机械装备岗位需要。所以我们老师应该从学生实际出发，给学生创造个与实际生产相近的模拟工作环境，让学生通过小组自主合作学习，将所学知识理解消化，提高职业素养，为以后走入企业打下良好的基础。教学目的知识技能目标：1、了解数控铳床基础知识2、掌握数控铳床面板功能3、正确操作机床、程序输入输出、掌握对刀方法正确对刀5、学会使用斯沃仿真软件德育目标：1、培养学生自学能力2、举一反三的能力3、小组协作能力教学重点1、数控铳床面彳板功能2、数控机床手动操作与程序录入3、数控仿真软件的使用教学难点1、数控铳床的对刀2、斯沃仿真软件的应用教学后记授课教学内容教学环节教学活动过程意图资源使用教学内容学生活动教师活动课前准备播放数控机床视频思考并回答问题教师提问为本节课做准备多媒体引入新课基础知识学习学生学习讲述留给学生思考空间【课题一】数控铣床基础知识一、数控铣床数控铣床是用计算机数字化信号控制的铣床。它把加工过程中所需的各种操作（如主轴变速、进刀与退刀、开车与停车、选择刀具、供给切削液等）和步骤以及刀具与工件之间的相对位移量都用数字化的代码表示，通过控制介质或数控面板等将数字信息送入专用或通用的计算机，由计算机对输入的信息进行处理与运算，发出各种指令来控制机床的伺服系统或其它执行机构，使机床自动加工出所需要的工件。、数控铣床组成数控铣床一般由机床主机、控制部分、驱动部分、刀库及自动换刀装置、辅助部分、数控铣床的应用场合数控铣床比一般机床具备许多优点，但是这些优点都是以一定条件为前提的。数控机床的应用范围在不断扩大，但它并不能完全代替其它类型的机床,也还不能以最经济的方式解决机械加工中的所有问题。【课题二】FANUC-OiMC数控铣床面板功能FANUC-OiMC数控系统面板由系统操作面板（包括液晶显示器（LCD）,MDI编辑面板）,机床控制面板组成。（一）系统操作面板系统操作面板包括液晶显示器（LCD），MDI（MANUALDATAINPUT）编辑面板两部分。液晶显示器位于整个系统操作面板的左上方。液晶显示器用于显示各种画面，画面之间可以通过6个软件和6个功能键进行切换。通过画面的显示，操作者可以了解当前机床运行的状态。显示屏的下方有一排按键，一共6个，这一排按键就是上面提到的软件。在软件的上方，显示屏上与软件所对应的文字就是就是该软件在当前显示页面上所具有的功能。因此在不同显示的页面上，软件所对应屏幕上的文字不同，从而软件在不同页面上有不同的功用。，MDI编辑面板位于整个系统操作面板的右上方，主要用于对机床系统中数据的输入和输出并可控制屏幕所能显示的画面（上面所提到的六个功能键就在操作面板上），比如：通过该面板可以向机床输入所要运行的程序，并可以通过该面板修改系统中的数据和参数等。MDI编辑面板由下面各键组成：地址/数字键（共24个）、功能键（6个）、光标移动键（4个））翻页键（2个））换挡键（1个））取消键（1个））输入键（1个））编辑键（3个））帮助键（1个）、复位键（1个）。各键的详细资料如下：1.数据键（24个）面板上的表8|9D功能说明：地址/数字键由字母、数字及其他符号组成。我们所要运行的程序中的指令代码（如G00或M01等）、字母（X/Y/Z等）、数字（10、5等）等都在地址/数字键上找的到。在地址/数字按键上找到与程序中字母和数字相对应的按键，再配合其他按键（如INSET插入键）的使用就可以把我们想要输入的某一程序输入进去。地址/数据键每个按键通常有两个不同字符组成，通过按下换挡键（SHIFT）可以输入同一按键上的不同字符。2.功能键（6）所谓的功能键就是画面显示键，一共有六个按键...
