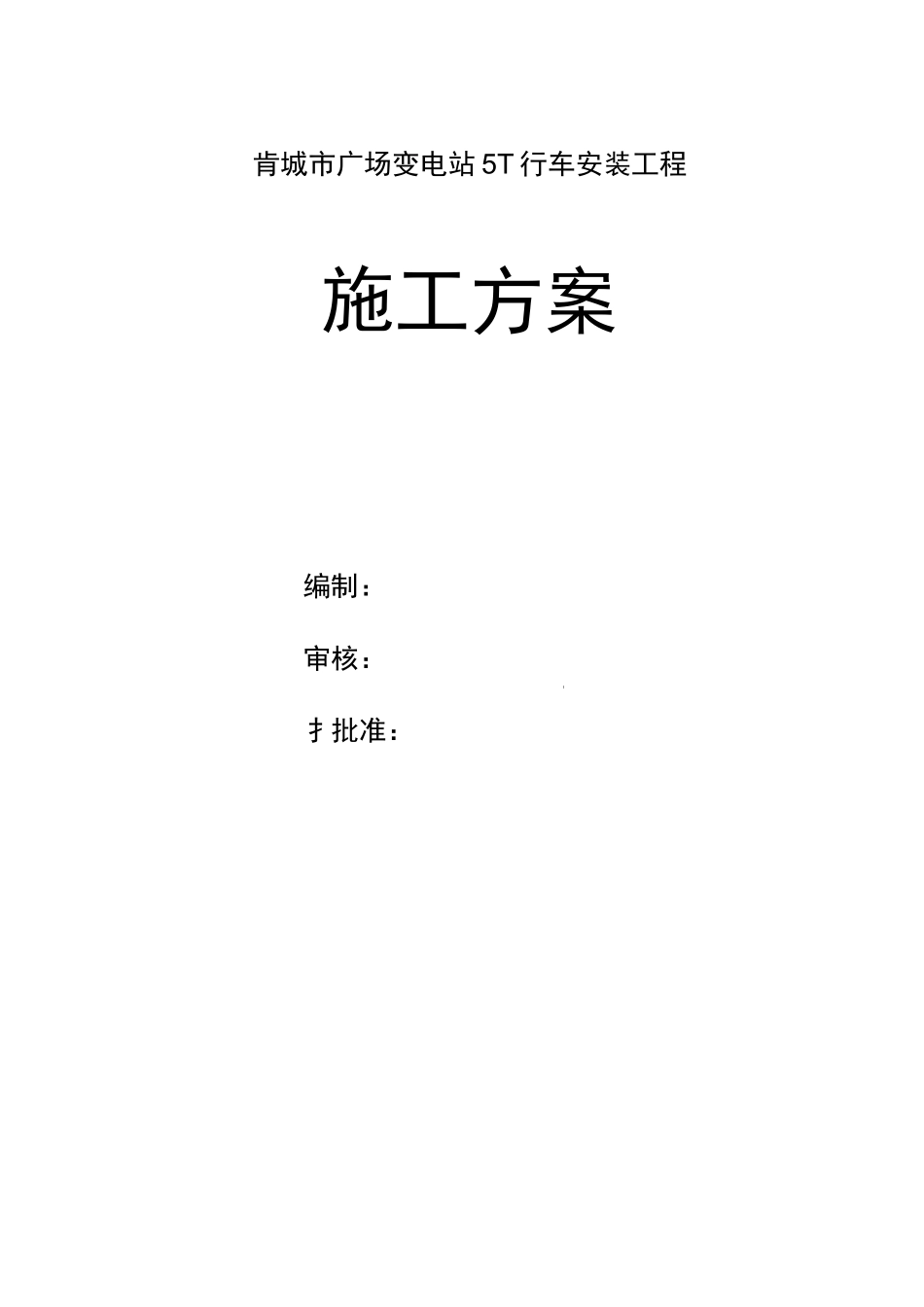

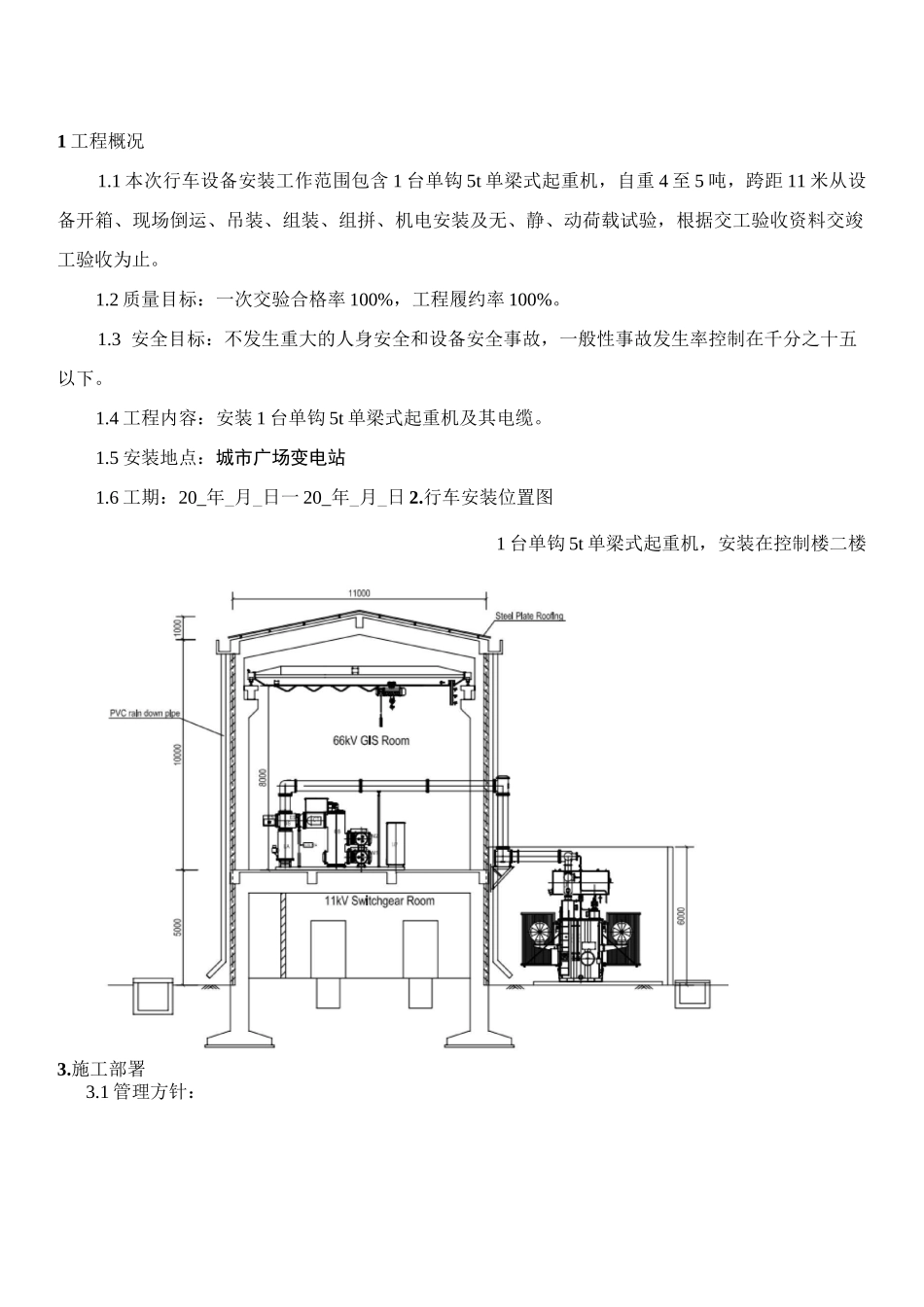

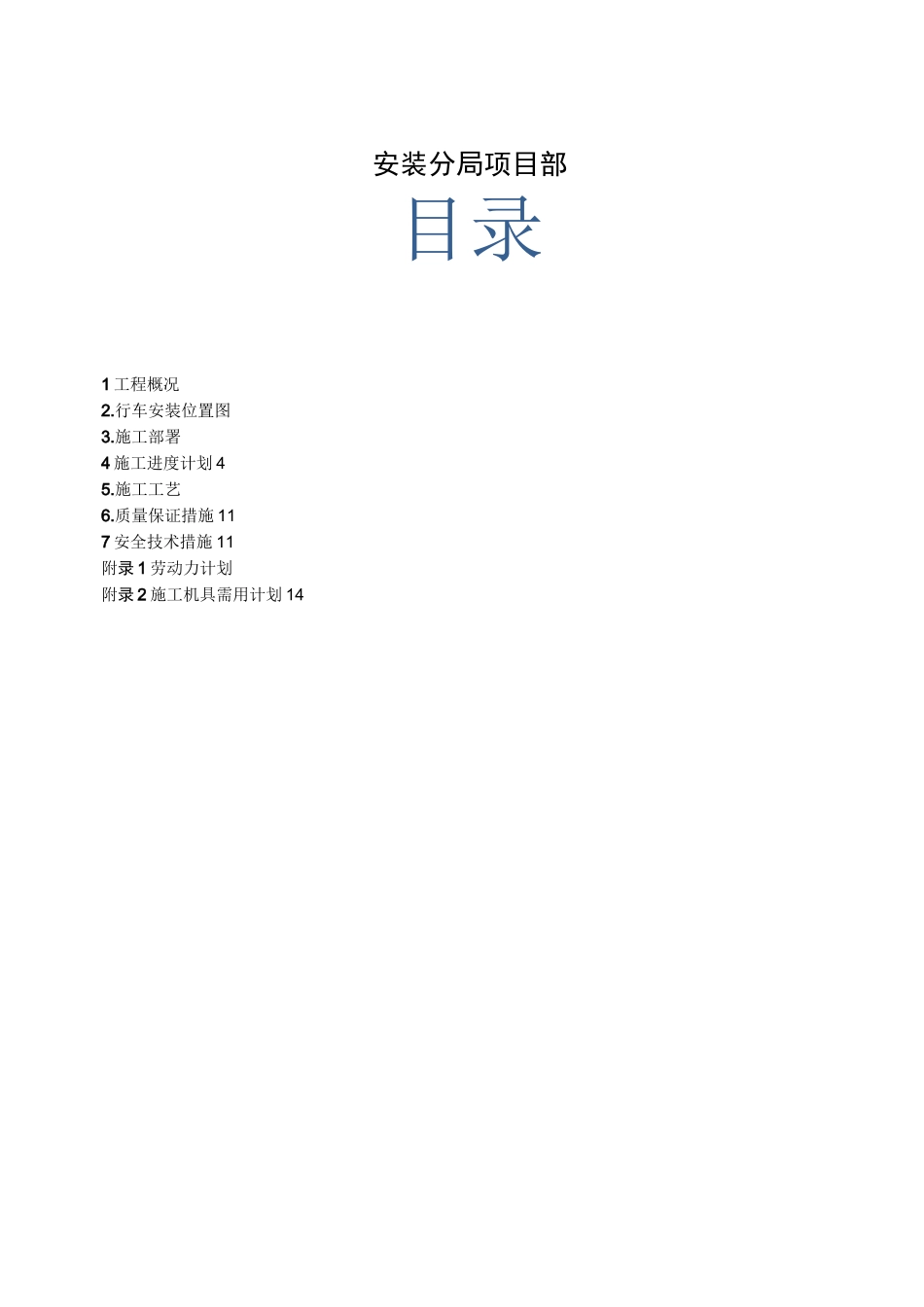

I肯城市广场变电站5T行车安装工程施工方案编制：审核：扌批准：安装分局项目部目录1工程概况2.行车安装位置图3.施工部署4施工进度计划45.施工工艺6.质量保证措施117安全技术措施11附录1劳动力计划附录2施工机具需用计划141工程概况1.1本次行车设备安装工作范围包含1台单钩5t单梁式起重机，自重4至5吨，跨距11米从设备开箱、现场倒运、吊装、组装、组拼、机电安装及无、静、动荷载试验，根据交工验收资料交竣工验收为止。1.2质量目标：一次交验合格率100%，工程履约率100%。1.3安全目标：不发生重大的人身安全和设备安全事故，一般性事故发生率控制在千分之十五以下。1.4工程内容：安装1台单钩5t单梁式起重机及其电缆。1.5安装地点：城市广场变电站1.6工期：20_年_月_日一20_年_月_日2.行车安装位置图1台单钩5t单梁式起重机，安装在控制楼二楼3.施工部署3.1管理方针：管理方针：精心施工保护环境以人为本、遵章守法管理务实持续改进。3.2管理目标3.2.1质量目标：工程（产品）一次交验合格率100%，工程合同履约率100%。，吊装一次合格率100％,顾客满意率90%以上。3.2.2环境、职业健康安全生产管理目标：杜绝重伤、避免轻伤，预防、控制和减少职业病危害。3.2.3环境、职业健康安全管理指标：工伤频率低于1.5%；避免火灾、交通、管线、设备、中毒等事故；劳动保护用品发放率100%；3.2.4项目环境管理目标：节能降耗，防治污染，实现污染物达到排放；杜绝重大环境污染事故。3.2.5项目环境管理指标：重要环境因素控制率100%；节能降耗保护资源，主要材料定额消耗率控制不超过4%；固废物按规定100%分类；3.3工程项目管理机构。详细内容见附录13.4工程项目施工机具需用计划。详细内容见附录34施工进度计划为保证总目标的实现，要以质量、安全为第一，以进度为核心。首先，以总进度网络为依据按施工进展阶段的不同，分解为多个层次，再按各层次分解为不同的进度分目标，建立起一个分解进度目标为手段，以进度控制为目的，进度控制目标系统。5.施工工艺5.1主要施工方法及技术措施5.1起重机安装工艺的一般规定5.1.1设备技术文件应齐全5.1.2起重机在组装时，应检查起重机设备的外形才尺寸及主要零部件，如发现变形和超差等缺陷时，应通知甲方、监理单位、制造厂家，不能随意调整。5.1.3起重机在安装时，应检查钢丝绳的型号、规格和长度，不应有损伤、硬弯、腐蚀、扭曲、压偏等缺陷。在钢丝绳长度不够时，不得接长使用，应及时更换同型号的钢丝绳。钢丝绳在工作过程中，不应有卡阻或与其他部件相碰等现象。5.1.4起重机制动器的调整应符合下列要求：5.141制动器应开闭灵活，制动应平稳可靠。5.1.4.2起升机构的制动器应为额定负荷的1.25倍，有特殊要求的1.4倍，在静载下应无打滑现象。5.1.4.3运行机构的制动器调整不应过松或过紧，以不发生溜车现象和冲击现象为准。5.1.4.4起重机试车之前应复查制动轮的装配情况；5.1.5.5起重机在组装时，小车四个车轮应同时与轨面接触。5.2起重机在安装前的检查5.2.1设备技术文件应齐全。5.2.2按设备装箱单进行清点设备、材料及附件的型号、规格和数量应符合设备技术文件的要求，并有出厂合格证书及必要的出厂试验纪录。5.2.3吊车梁和安装预埋件等的坐标位置、标高、跨度和表面的平面度应符合设计和安装规范要求。5.2.4起重机的行走机构和起重运转机构转动应无损伤、卡阻现象，应灵活。5.2.5安全保护装置应完整、可靠。5.2.6金属结构的焊接质量应符合相关技术文件的规定。5.3施工步骤施工准备一►开箱检查一轨道基础复验十主梁吊装―总体尺寸检查—电器安装及调试—起重机静、动负荷试车—►-交工验收5.4机械设备安装5.4.1安装前的准备工作5.4.1.1施工图纸会审并技术交底5.4.1.2根据现场设备平面设计图，弄清楚起重机安装位置。5.4.2开箱检查5.4.2.1开箱前必须有建设单位、安装单位和设备厂家参加，三方一起检查，一起验收行车设备及配件，并作好记录作为移交凭证。5.4.2.2检查箱号和箱数（包括散装件）及包装情况，设备技术文件应齐全。5.4.2.3按设备装箱单检查设备、材料及附件的型号、规格和数量，且应符合设计和设备技术文件的要求，并有出厂合格证书。5.4.2.4...
