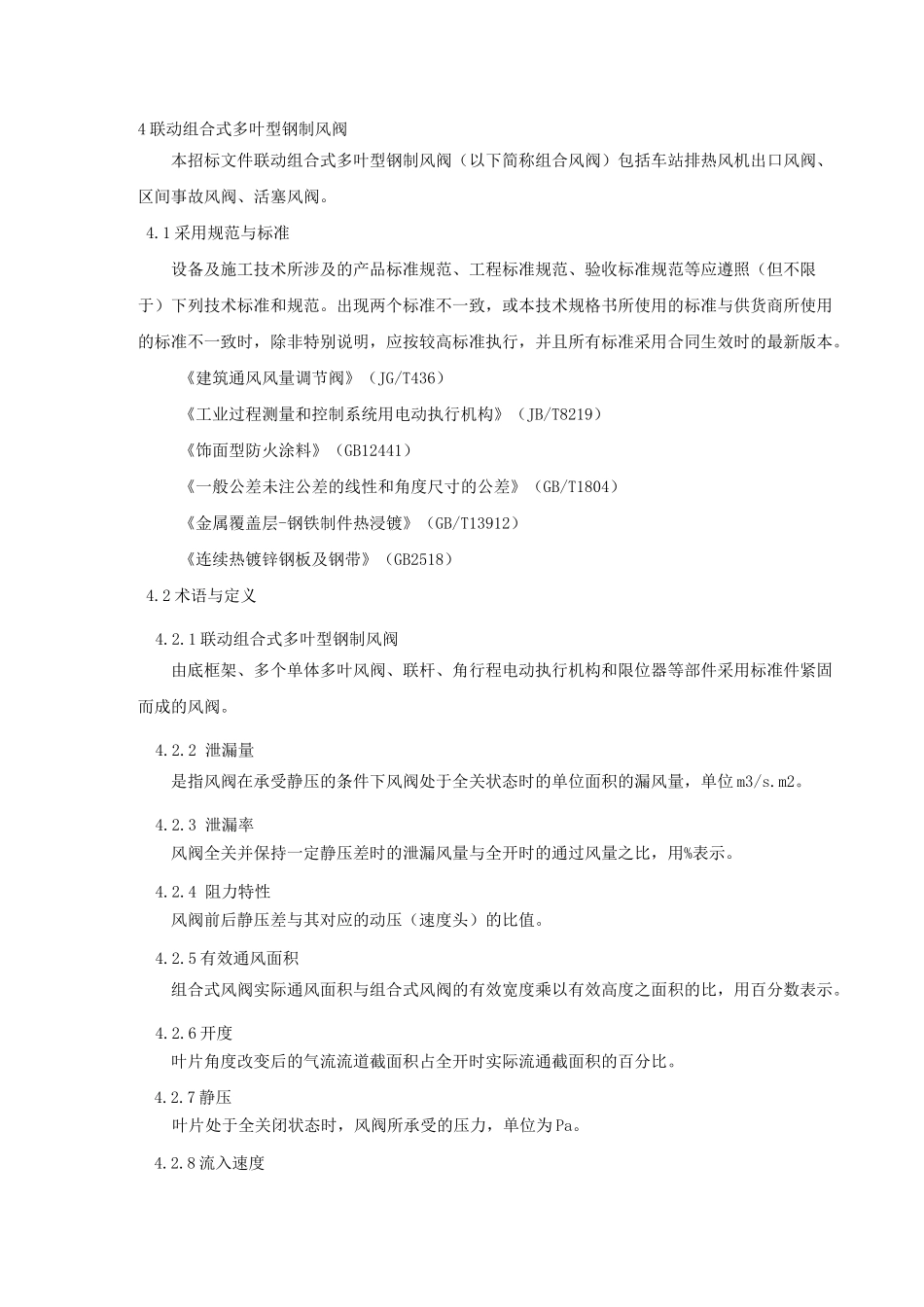

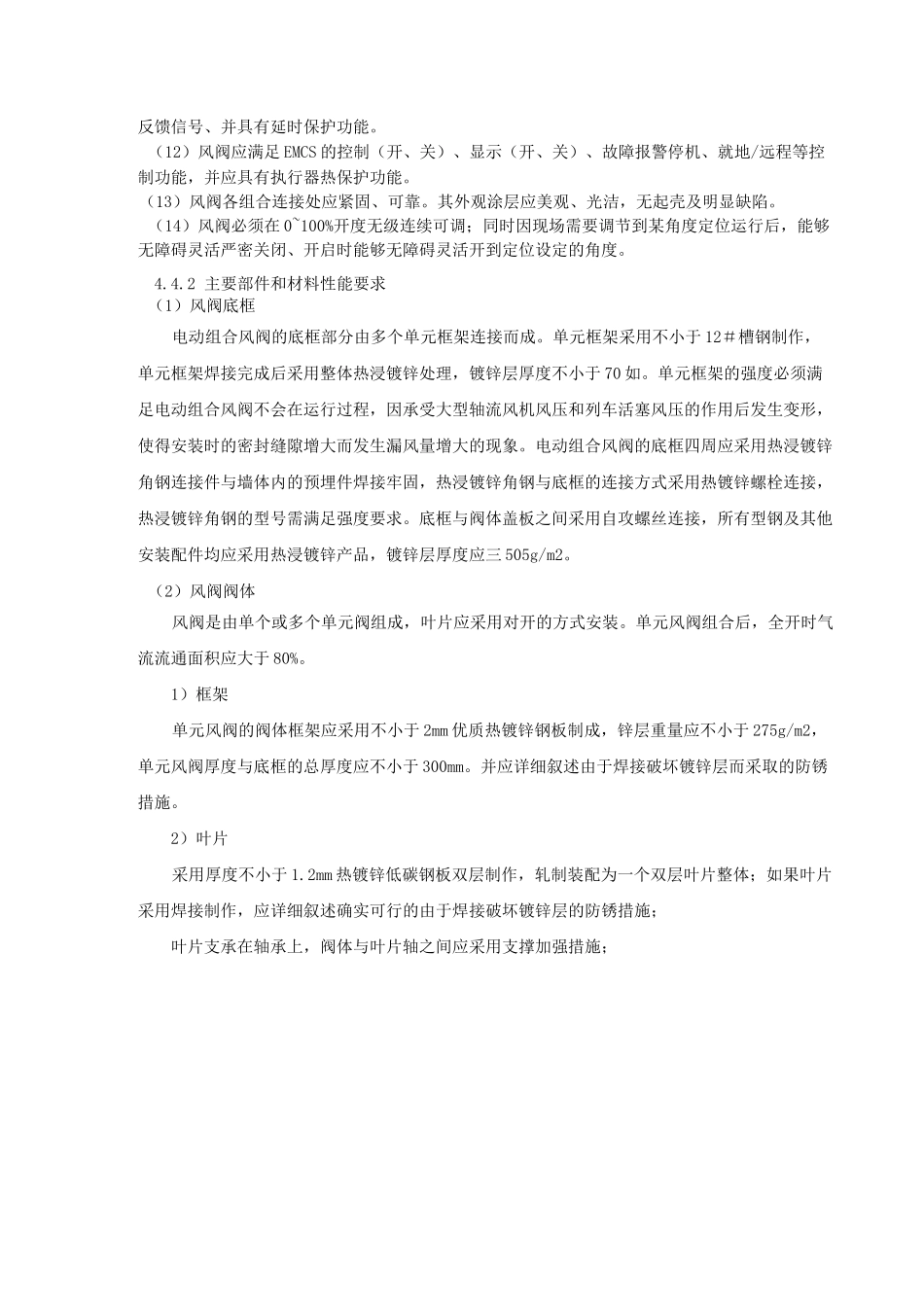

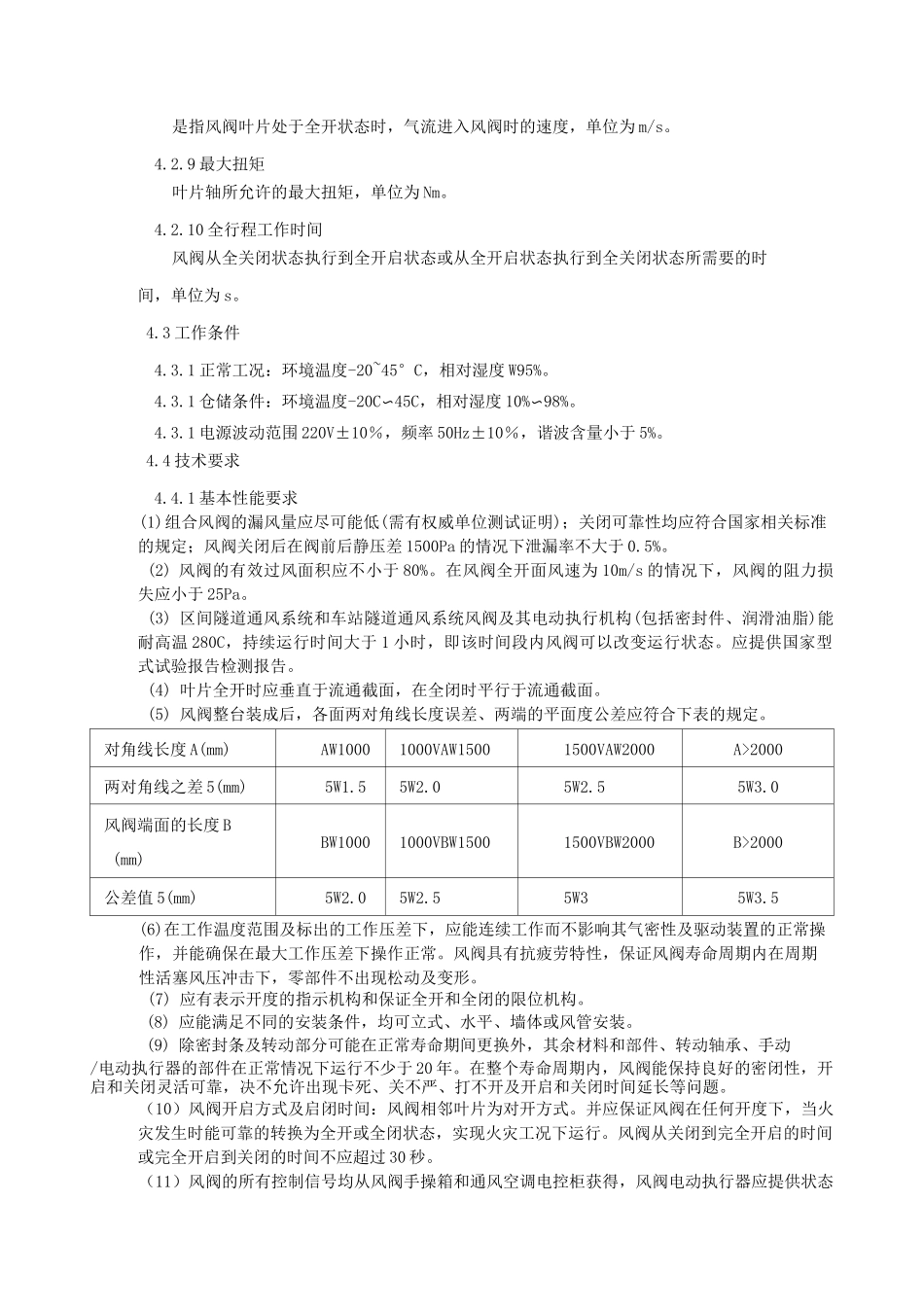

4联动组合式多叶型钢制风阀本招标文件联动组合式多叶型钢制风阀（以下简称组合风阀）包括车站排热风机出口风阀、区间事故风阀、活塞风阀。4.1采用规范与标准设备及施工技术所涉及的产品标准规范、工程标准规范、验收标准规范等应遵照（但不限于）下列技术标准和规范。出现两个标准不一致，或本技术规格书所使用的标准与供货商所使用的标准不一致时，除非特别说明，应按较高标准执行，并且所有标准采用合同生效时的最新版本。《建筑通风风量调节阀》（JG/T436）《工业过程测量和控制系统用电动执行机构》（JB/T8219）《饰面型防火涂料》（GB12441）《一般公差未注公差的线性和角度尺寸的公差》（GB/T1804）《金属覆盖层-钢铁制件热浸镀》（GB/T13912）《连续热镀锌钢板及钢带》（GB2518）4.2术语与定义4.2.1联动组合式多叶型钢制风阀由底框架、多个单体多叶风阀、联杆、角行程电动执行机构和限位器等部件采用标准件紧固而成的风阀。4.2.2泄漏量是指风阀在承受静压的条件下风阀处于全关状态时的单位面积的漏风量，单位m3/s.m2。4.2.3泄漏率风阀全关并保持一定静压差时的泄漏风量与全开时的通过风量之比，用%表示。4.2.4阻力特性风阀前后静压差与其对应的动压（速度头）的比值。4.2.5有效通风面积组合式风阀实际通风面积与组合式风阀的有效宽度乘以有效高度之面积的比，用百分数表示。4.2.6开度叶片角度改变后的气流流道截面积占全开时实际流通截面积的百分比。4.2.7静压叶片处于全关闭状态时，风阀所承受的压力，单位为Pa。4.2.8流入速度是指风阀叶片处于全开状态时，气流进入风阀时的速度，单位为m/s。4.2.9最大扭矩叶片轴所允许的最大扭矩，单位为Nm。4.2.10全行程工作时间风阀从全关闭状态执行到全开启状态或从全开启状态执行到全关闭状态所需要的时间，单位为s。4.3工作条件4.3.1正常工况：环境温度-20~45°C，相对湿度W95%。4.3.1仓储条件：环境温度-20C〜45C，相对湿度10%〜98%。4.3.1电源波动范围220V±10％，频率50Hz±10％，谐波含量小于5%。4.4技术要求4.4.1基本性能要求(1)组合风阀的漏风量应尽可能低(需有权威单位测试证明)；关闭可靠性均应符合国家相关标准的规定；风阀关闭后在阀前后静压差1500Pa的情况下泄漏率不大于0.5%。(2)风阀的有效过风面积应不小于80%。在风阀全开面风速为10m/s的情况下，风阀的阻力损失应小于25Pa。(3)区间隧道通风系统和车站隧道通风系统风阀及其电动执行机构(包括密封件、润滑油脂)能耐高温280C，持续运行时间大于1小时，即该时间段内风阀可以改变运行状态。应提供国家型式试验报告检测报告。(4)叶片全开时应垂直于流通截面，在全闭时平行于流通截面。(5)风阀整台装成后，各面两对角线长度误差、两端的平面度公差应符合下表的规定。对角线长度A(mm)AW10001000VAW15001500VAW2000A>2000两对角线之差5(mm)5W1.55W2.05W2.55W3.0风阀端面的长度B(mm)BW10001000VBW15001500VBW2000B>2000公差值5(mm)5W2.05W2.55W35W3.5(6)在工作温度范围及标出的工作压差下，应能连续工作而不影响其气密性及驱动装置的正常操作，并能确保在最大工作压差下操作正常。风阀具有抗疲劳特性，保证风阀寿命周期内在周期性活塞风压冲击下，零部件不出现松动及变形。(7)应有表示开度的指示机构和保证全开和全闭的限位机构。(8)应能满足不同的安装条件，均可立式、水平、墙体或风管安装。(9)除密封条及转动部分可能在正常寿命期间更换外，其余材料和部件、转动轴承、手动/电动执行器的部件在正常情况下运行不少于20年。在整个寿命周期内，风阀能保持良好的密闭性，开启和关闭灵活可靠，决不允许出现卡死、关不严、打不开及开启和关闭时间延长等问题。（10）风阀开启方式及启闭时间：风阀相邻叶片为对开方式。并应保证风阀在任何开度下，当火灾发生时能可靠的转换为全开或全闭状态，实现火灾工况下运行。风阀从关闭到完全开启的时间或完全开启到关闭的时间不应超过30秒。（11）风阀的所有控制信号均从风阀手操箱和通风空调电控柜获得，风阀电动执行器应提供状态反馈信号、并具有延时保护功能。（12）风阀应满足EMCS的控制（开、关）、显示（开、关）、故障报警停机、就地/远...
