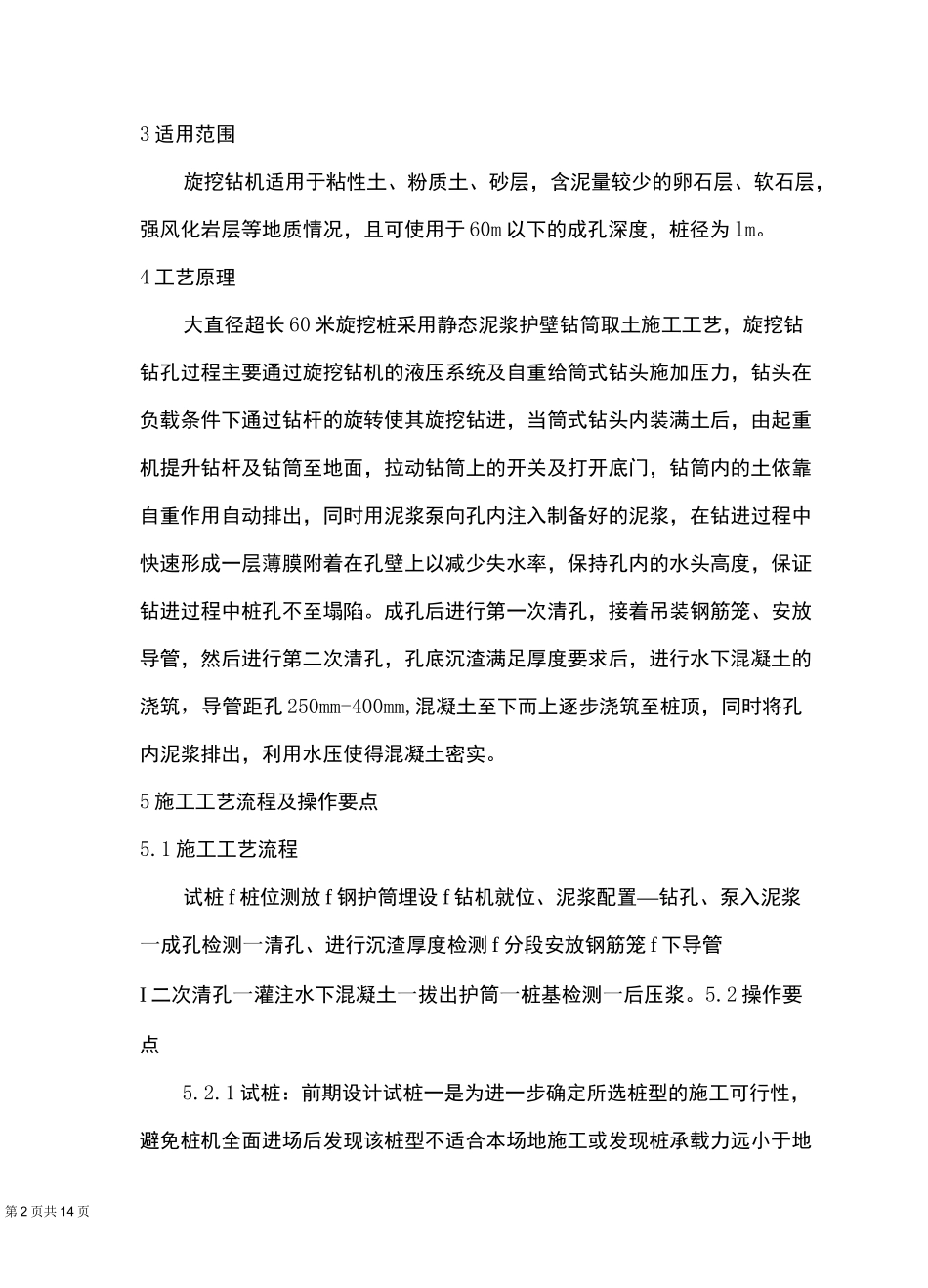

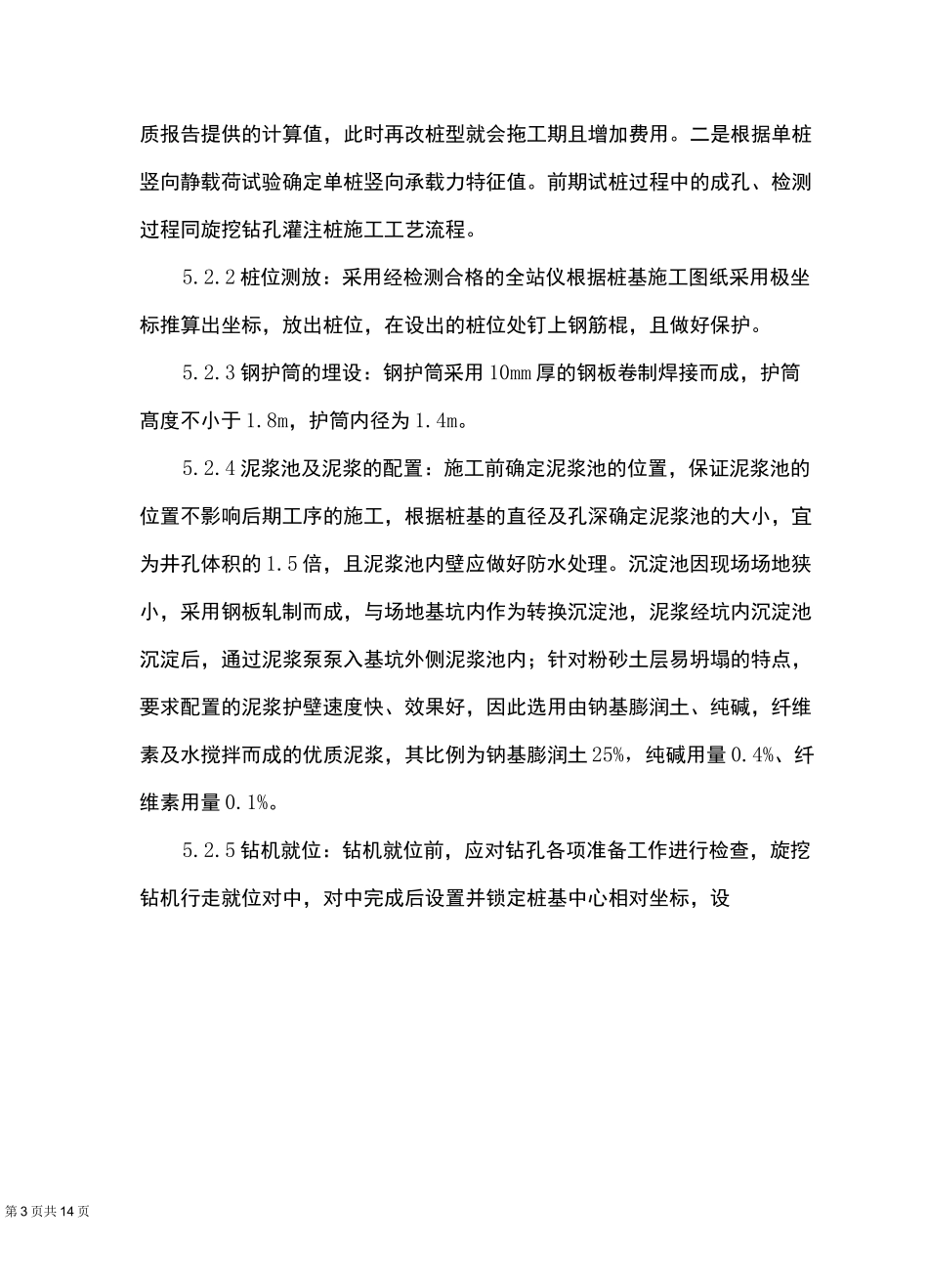

第1页共14页大直径超长60m旋挖桩施工技术中铁航空港建设集团北京有限公司章军福、王艳东、尹少华、赵青青1前言随着世界经济的快速发展,节能、环保、可持续发展已成为当今建筑事业发展的三大主题。近几十年来国内外高层建筑大量兴起，随着现代化建筑物的不断发展，其总高也越来越高、结构越来越复杂，随着超高层建筑物基础等承载的需要，桩径也越来越大，桩长越来越长,随之新技术、新设备的应用钻孔桩成孔的形势越来越多,对于超高层建筑普遍采用旋挖钻机进行成孔作业，超长大直径旋挖钻孔灌注桩施工是一项专业性较强又非常重要的工程。本工法根据中铁航空港建设集团有限公司中铁西安中心项目经理部施工的单位工程的施工经验与实践编制而成，基础采用钻孔灌注桩,设计桩径1.0米，有效桩长为60米。工法内容主要包括前期试桩、钻孔桩成孔工艺（钻机选型、泥浆的选用配置、成孔参数的选择）、成桩工艺、清孔、桩底及桩侧后压浆等,实践证明本工法具有施工效率高的突出优点，工程施工质量得到保证，本工法有广泛的推广和应用价值。2工法特点2.1成孔速度快、效率髙，平均钻进速度为：5m-8m/小时；2.2即可干孔作业、又可湿孔作业，且孔内沉渣少；2.3旋挖钻机安装拆卸简单，自身可行走，就位、移位快，在施工场地快捷方便；2.4对施工现场无泥浆污染，现场比较整洁，低噪音，对施工环境的适应能力强。第2页共14页3适用范围旋挖钻机适用于粘性土、粉质土、砂层，含泥量较少的卵石层、软石层，强风化岩层等地质情况，且可使用于60m以下的成孔深度，桩径为lm。4工艺原理大直径超长60米旋挖桩采用静态泥浆护壁钻筒取土施工工艺，旋挖钻钻孔过程主要通过旋挖钻机的液压系统及自重给筒式钻头施加压力，钻头在负载条件下通过钻杆的旋转使其旋挖钻进，当筒式钻头内装满土后，由起重机提升钻杆及钻筒至地面，拉动钻筒上的开关及打开底门，钻筒内的土依靠自重作用自动排出，同时用泥浆泵向孔内注入制备好的泥浆，在钻进过程中快速形成一层薄膜附着在孔壁上以减少失水率，保持孔内的水头高度，保证钻进过程中桩孔不至塌陷。成孔后进行第一次清孔，接着吊装钢筋笼、安放导管，然后进行第二次清孔，孔底沉渣满足厚度要求后，进行水下混凝土的浇筑，导管距孔250mm-400mm,混凝土至下而上逐步浇筑至桩顶，同时将孔内泥浆排出，利用水压使得混凝土密实。5施工工艺流程及操作要点5.1施工工艺流程试桩f桩位测放f钢护筒埋设f钻机就位、泥浆配置—钻孔、泵入泥浆一成孔检测一清孔、进行沉渣厚度检测f分段安放钢筋笼f下导管I二次清孔一灌注水下混凝土一拔出护筒一桩基检测一后压浆。5.2操作要点5.2.1试桩：前期设计试桩一是为进一步确定所选桩型的施工可行性，避免桩机全面进场后发现该桩型不适合本场地施工或发现桩承载力远小于地第3页共14页质报告提供的计算值，此时再改桩型就会拖工期且增加费用。二是根据单桩竖向静载荷试验确定单桩竖向承载力特征值。前期试桩过程中的成孔、检测过程同旋挖钻孔灌注桩施工工艺流程。5.2.2桩位测放：采用经检测合格的全站仪根据桩基施工图纸采用极坐标推算出坐标，放出桩位，在设出的桩位处钉上钢筋棍，且做好保护。5.2.3钢护筒的埋设：钢护筒采用10mm厚的钢板卷制焊接而成，护筒髙度不小于1.8m，护筒内径为1.4m。5.2.4泥浆池及泥浆的配置：施工前确定泥浆池的位置，保证泥浆池的位置不影响后期工序的施工，根据桩基的直径及孔深确定泥浆池的大小，宜为井孔体积的1.5倍，且泥浆池内壁应做好防水处理。沉淀池因现场场地狭小，采用钢板轧制而成，与场地基坑内作为转换沉淀池，泥浆经坑内沉淀池沉淀后，通过泥浆泵泵入基坑外侧泥浆池内；针对粉砂土层易坍塌的特点，要求配置的泥浆护壁速度快、效果好，因此选用由钠基膨润土、纯碱，纤维素及水搅拌而成的优质泥浆，其比例为钠基膨润土25%，纯碱用量0.4%、纤维素用量0.1%。5.2.5钻机就位：钻机就位前，应对钻孔各项准备工作进行检查，旋挖钻机行走就位对中，对中完成后设置并锁定桩基中心相对坐标，设第4页共14页钻定桩基中心护筒顶坐标，并采用全站仪进行复核钻杆的垂直度。5.2.6成孔施工（1）在钻进过程中应随时注意土层的变化，对不...
