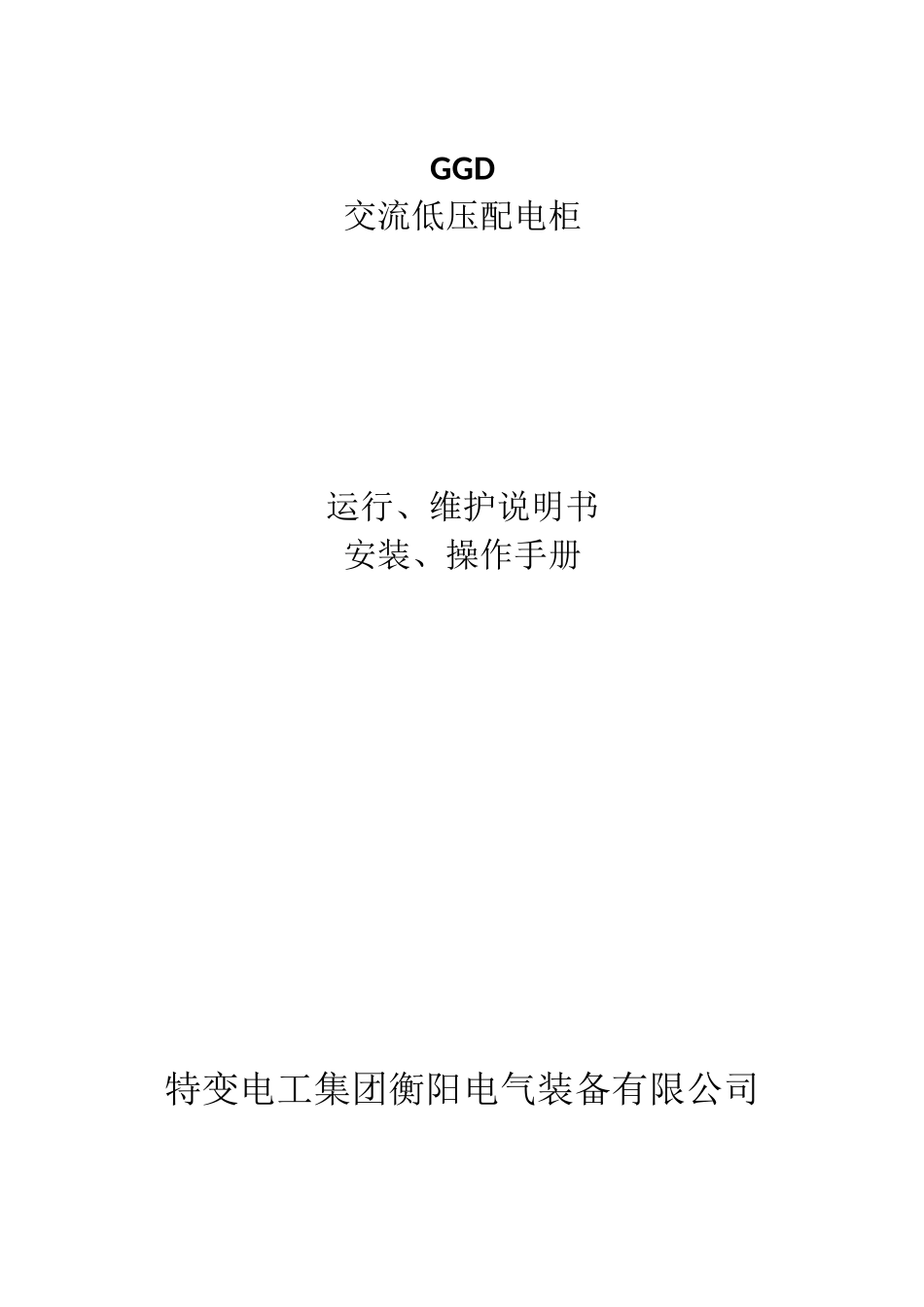

GGD交流低压配电柜运行、维护说明书安装、操作手册特变电工集团衡阳电气装备有限公司1产品概述12环境条件13型号含义14技术参数15结构功能16安装、检查与试验47常见问题及故障处理58日常巡视与维护……………………………………………………………………………………………71产品概述GGD型交流低压配电柜适用于发电厂、发电站、工矿企业等电力用户作为交流50Hz,额定工作电压400V,额定工作电流3150A的配电系统动力，照明及配电设备的电能转换、分配与控制之用。GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高,动热稳定性好，电气方案灵活、组合方便,系列性、实用性强,结构新颖、防护等级高等特点。2环境条件2.1周围空气温度为-5°C~+40°C,24小时内平均温度不得高于+35°C，超过时，需要根据实际情况降容运行；2.2相对湿度在最高温度+40C时不超过50%，在较低温度时允许有较大的相对湿度，女Q+20C为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响，日平均值不大于95%，月平均值不大于90%；2.3水蒸汽日平均值不大于2.2*10-3Mpa，月平均值不大于1.8*10-sMpa；2.4设备安装时与垂直面的倾斜度不超过5度；2.5地震烈度不超过8度；2.6无经常性的剧烈振动；2.7周围空气应不受腐蚀性或可燃气体、水蒸气等的污染；2.8当使用环境特殊或有其它要求时需与制造厂协商。3型号含义GGD□□主电路方案代号设计序号(1：分断能力15kA；2：30kA；3：50kA)电力用柜电气元件固定安装、接线配电柜4技术参数型号额定电压(V)额定电流(A)额定短路开断电流(KA)额定短时耐受电流(KA)额定峰值耐受电流(KA)GGD1400A1000151530B600(630)C400GGD2400A1500(1600)303063B1000C800GGD3400A31505050105B2500C20005结构功能5.1GGD柜主要采用国外先进的或国内已能批量生产的较先进的电器元件，如CW1、HSW1、DW15、CM1、HSM1等，同时也根据经济、合理的原则，在充分考虑可行性的前提下保留了部分可用的老产品，不选用已淘汰的产品。5.2如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。5.3GGD型交流低压配电柜的柜体采用通用结构形式，主构架设计为全组装式结构，无焊接点，采用覆铝锌钢板成型的框架，保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有25模的安装孔。通用系数高，可以使工厂实现预先生产，既缩短了生产制造周期，也提高了工作效率。5.4GGD柜设计时充分考虑到柜体运行中散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。5.5GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。5.6柜门用转轴活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了柜体的防护等级。5.7装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。5.8柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。5.9柜体的标准防护等级为IP30,用户也可根据使用环境的要求在IP20〜IP40之间选择‘：冃耳月片冃屯*■匚口冃耳：6安装、检查与试验6.1产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知有关部门查找原因。对于不立即安装的产品，应根据正常使用条件的规定,置于适当的场所暂保存，并作好相应的防护。sr1B珀空亘旦主,■■'«■La,c~3i-■■・•-RS・*f*■:J6.2产品安装应按相关标准或安装示意图进行，基础槽钢和柜体安装固定螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。6.3产品在安装完毕后，投入运行前需进行如下项...
