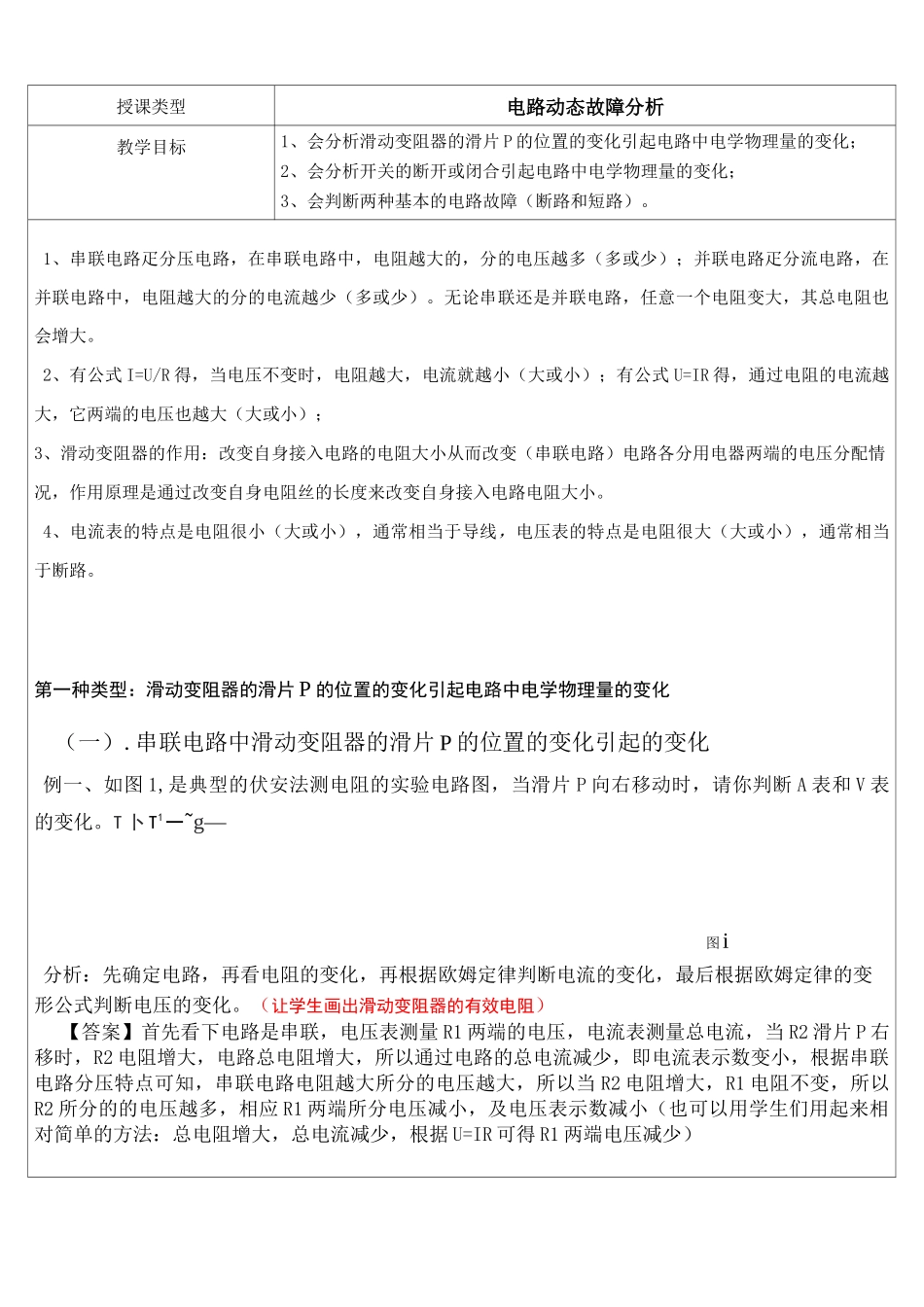

授课类型电路动态故障分析教学目标1、会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2、会分析开关的断开或闭合引起电路中电学物理量的变化；3、会判断两种基本的电路故障（断路和短路）。1、串联电路疋分压电路，在串联电路中，电阻越大的，分的电压越多（多或少）；并联电路疋分流电路，在并联电路中，电阻越大的分的电流越少（多或少）。无论串联还是并联电路，任意一个电阻变大，其总电阻也会增大。2、有公式I=U/R得，当电压不变时，电阻越大，电流就越小（大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越大（大或小）；3、滑动变阻器的作用：改变自身接入电路的电阻大小从而改变（串联电路）电路各分用电器两端的电压分配情况，作用原理是通过改变自身电阻丝的长度来改变自身接入电路电阻大小。4、电流表的特点是电阻很小（大或小），通常相当于导线，电压表的特点是电阻很大（大或小），通常相当于断路。第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（一）.串联电路中滑动变阻器的滑片P的位置的变化引起的变化例一、如图1,是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。T卜T1一~g—图i分析：先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。（让学生画出滑动变阻器的有效电阻）【答案】首先看下电路是串联，电压表测量R1两端的电压，电流表测量总电流，当R2滑片P右移时，R2电阻增大，电路总电阻增大，所以通过电路的总电流减少，即电流表示数变小，根据串联电路分压特点可知，串联电路电阻越大所分的电压越大，所以当R2电阻增大，R1电阻不变，所以R2所分的的电压越多，相应R1两端所分电压减小，及电压表示数减小（也可以用学生们用起来相对简单的方法：总电阻增大，总电流减少，根据U=IR可得R1两端电压减少）0c
