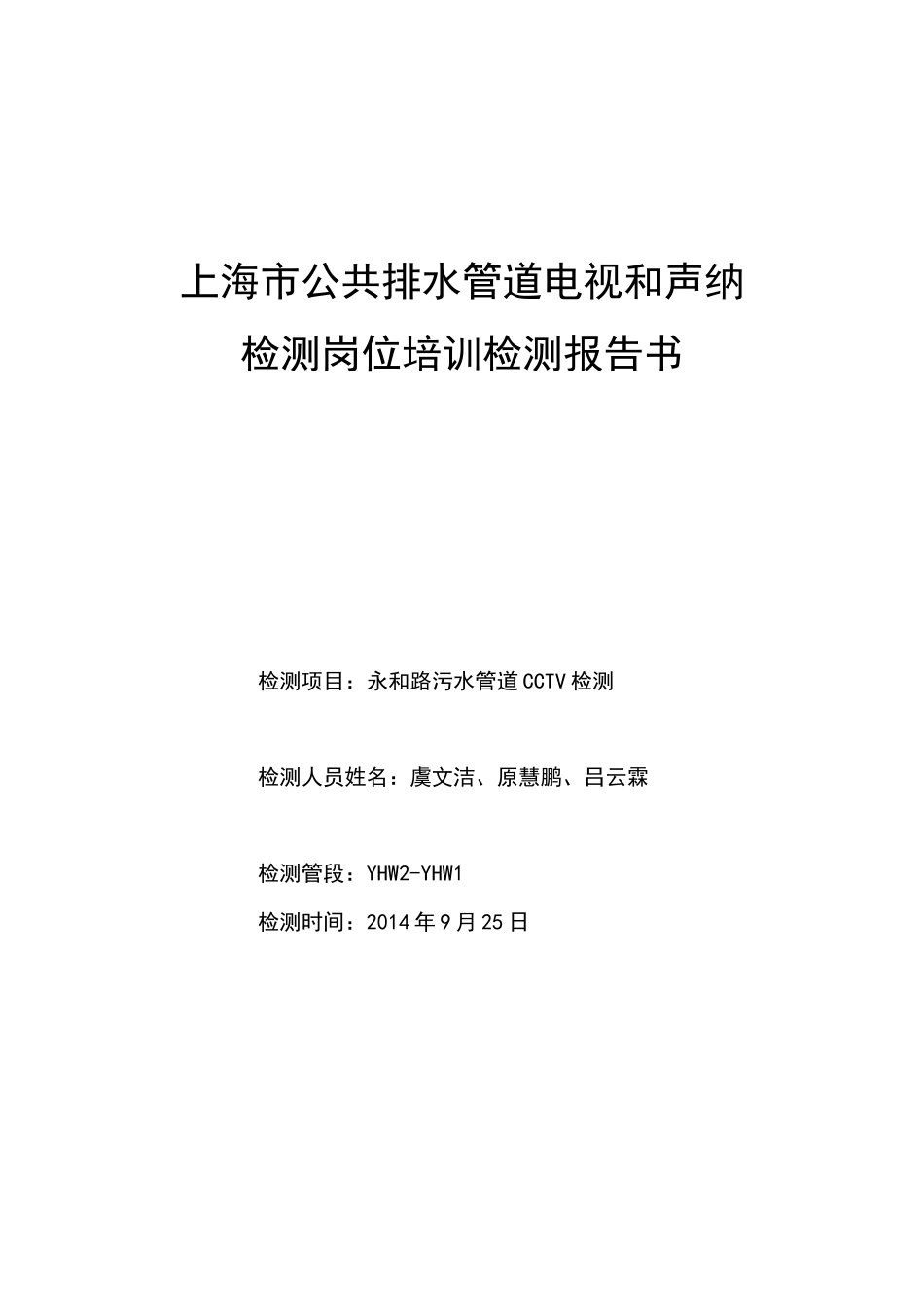

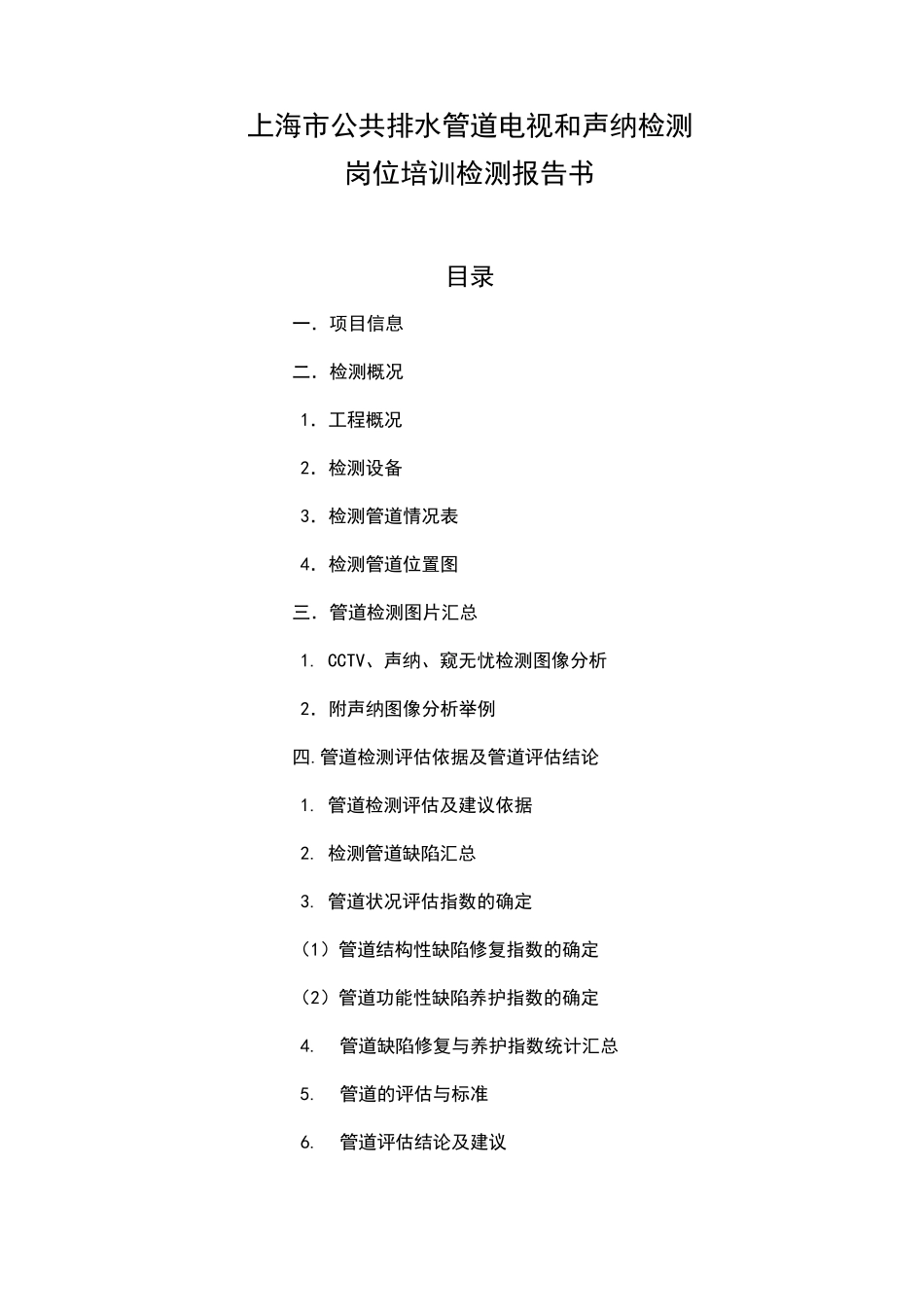

上海市公共排水管道电视和声纳检测岗位培训检测报告书检测项目：永和路污水管道CCTV检测检测人员姓名：虞文洁、原慧鹏、吕云霖检测管段：YHW2-YHW1检测时间：2014年9月25日上海市公共排水管道电视和声纳检测岗位培训检测报告书目录一．项目信息二．检测概况1．工程概况2．检测设备3．检测管道情况表4．检测管道位置图三．管道检测图片汇总1.CCTV、声纳、窥无忧检测图像分析2．附声纳图像分析举例四.管道检测评估依据及管道评估结论1.管道检测评估及建议依据2.检测管道缺陷汇总3.管道状况评估指数的确定（1）管道结构性缺陷修复指数的确定（2）管道功能性缺陷养护指数的确定4.管道缺陷修复与养护指数统计汇总5.管道的评估与标准6.管道评估结论及建议项目信息检测工程名永和路污水管道CCTV检测检测地点永和路（高平路-沪太支路）检测仪器CCTV委托单位上海市排水管理处上海市排水行业协会检测单位上海叶鹏市政建设工程有限公司报告编写人虞文洁检测负责人原慧鹏质检部经理张丽君公司主管经理王一维二、检测概况1、工程概况上海市公共排水管道电视和声纳检测岗位培训班现场实习检测报告2、检测设备：CCTV型号：ROBOT声纳型号：窥无忧型号：3、检测管道情况表各路段情况统计表具体如下备注：1）路名：永和路管道编号管径（mm）管材检测方法管道属性备注咼平路沪太支路YHW2-YHW1300UPVCCCTV污水管合计主管道CCTV检测共40.0米。备注：4、检测管道位置图红色表示混接，绿色表示管道中有缺陷（详见各路段报告管道分析）（1）路名：永和路三、管道检测缺陷图片汇总1、CCTV检测图像分析（1）永和路：（2）永和路:（3）永和路:管段编号YHW2-YHW1检测方式CCTV检测方向由西向东缺陷名称PL/SL缺陷等级2/1时钟表示10/10描述2级：（裂口）破裂处已形成明显间隙，但管道的形状未受影响且破裂无脱落。/I级：（渗漏）:在管壁上有明显的水印，但未见水流出。2、附声纳图像分析举例声纳图像图例备注：1）例图中右侧的“图像坐标栅栏的刻度设定栏”中，小于1m的250mm—档。大于1m只能设定为整数，即1m、2m、3m等整数，不能精确设定为DN1350、DN400等管子的管径。坐标栅栏的刻度指的是：在声纳图中横坐标将纵坐标线分为二段，每段的长度，方便管道内淤泥深度的读数。2）本声纳软件显示的声纳图像不显示完整的管道内径轮廓。四、管道检测评估依据及管道评估结论1、管道检测评估及建议依据评估报告采用《上海市公共排水管道电视和声纳检测评估技术规程》为依据。管道结构性缺陷及功能性缺陷的名称、代码、定义与等级数详见表4.1和表4.2。表4.1结构性缺陷的名称、代码、缺陷定义及等级数对应表缺陷名称代码缺陷定义等级数破裂PL管道的外部压力超过自身的承受力致使管材发生破裂。其形式有纵向、环向和复合三种4变形BX管道的原样被改变（只适用于柔性管）。变形比率一最大变形内径三原内径3错位CW两根管道的套口接头偏离，未处于管道的正确位置。邻近的管道看似“半月形”4脱节TJ由于沉降，两根管道的套口接头未充分推进或接口脱离。邻近的管道看似“全月形”4渗漏SL来源于地下的（按照不冋的季节）或来自于邻近漏水管的水从管壁、接口及检查井壁流出4腐蚀FS管道内壁受到有害物质的腐蚀或管道内壁受到磨损。管道标准水位上部的腐蚀来自于排水管道中的硫化氢所造成的腐蚀。管道底部的腐蚀是由于水的影响。3胶圈脱落JQ接口材质，如橡胶圈、沥青、水泥等类似的材料进入到管道。悬挂在管道底部的橡胶圈会造成运行方面的重大问题。3支管暗接AJ支管未通过检查井直接侧向接入主管。该方式须得到政府有关部门批准，未批准的定为4级4异物侵入QR非自身管道附属设施的物体穿透管壁进入管道内3表4.2功能性缺陷的名称、代码、缺陷定义及等级数对应表缺陷名称代码缺陷定义等级数沉积CJ管道内的油脂、有机物或质量泥沙质沉淀物减少了横截面面积。有软质和硬质两种。3结垢JG由于铁或石灰质的水长时间沉积于管道表面，形成硬质或软质结垢3阻碍物ZW管道内坚硬的杂物，如石头、树枝、遗弃的工具、破损管道的碎片等。3树根SG单根树根或是树根群自然生长进入到管道。3洼水WS管道沉降或堵塞形成的水洼，水处于停滞状态。4坝头BT残留在...
