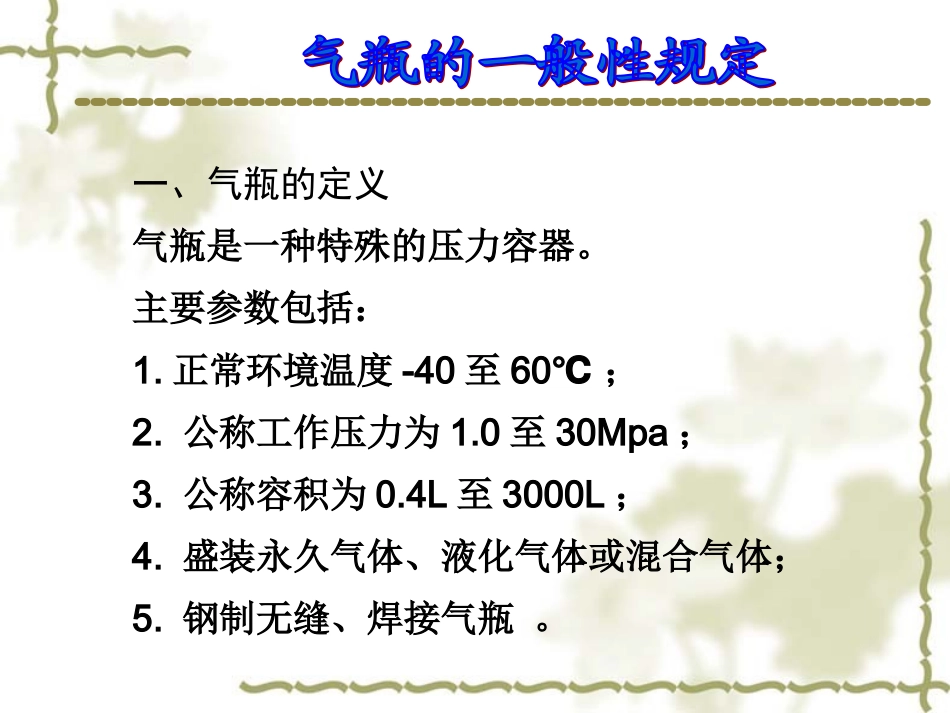

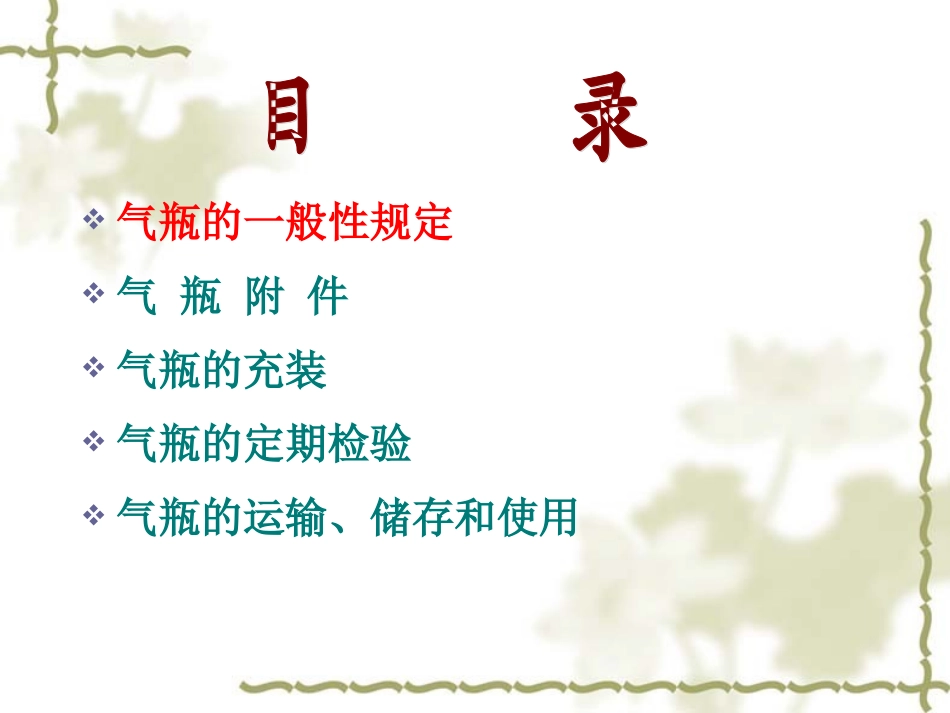

气瓶的一般性规定气瓶附件气瓶的充装气瓶的定期检验气瓶的运输、储存和使用一、气瓶的定义气瓶是一种特殊的压力容器。主要参数包括：1.正常环境温度-40至60℃；2.公称工作压力为1.0至30Mpa；3.公称容积为0.4L至3000L；4.盛装永久气体、液化气体或混合气体；5.钢制无缝、焊接气瓶。钢制无缝气瓶钢制焊接气瓶缠绕玻璃纤维气瓶二、气瓶的分类按制造方法划分1、钢制无缝气瓶⑴是以钢坯为原料，经冲压拉伸制造或以无缝钢管为材料，经热旋压收口收底制造的钢瓶。⑵瓶体材料采用镇静钢。⑶用于盛装永久气体(压缩气体)和高压液化气体。2、钢制焊接气瓶⑴是以钢板为原料，冲压卷焊制造的钢瓶。⑵瓶体及受压元件材料采用镇静钢，材料要求有良好的冲压和焊接性能。⑶这类气瓶用于盛装低压液化气体。3、缠绕玻璃纤维气瓶⑴是以玻璃纤维加粘结剂缠绕或碳纤维制造的气瓶。一般有一个铝制内筒，其作用是保证气瓶的气密性，承压强度则依靠玻璃纤维缠绕的外筒，⑵这类气瓶由于绝热性能好、重量轻、多用于盛装呼吸用压缩空气，供消防、毒区或缺氧区域作业人员随身背挎并配以面罩使用。⑶一般容积较小(1～10L)，充气压力多为15～30MPa。三、瓶装气体的分类按GB16163《瓶装压缩气体分类》规定。按其临界温度可划分为三类：永久气体：临界温度小于-10℃高压液化气体：临界温度大于或等于-10℃且小于或等于70℃的低压液化气体：临界温度大于70℃的气瓶的公称工作压力，对于盛装永久气体的气瓶，系指在基准温度时（一般为20℃），所盛装气体的限定充装压力；对于盛装液化气体的气瓶，系指温度为60℃时瓶内气体压力的上限值。盛装高压液化气体的气瓶，其公称工作压力不得小于8MPa。盛装有毒和剧毒危害的液化气体的气瓶，其公称工作压力的选用应适当提高。四、气瓶的公称工作压力常用气体气瓶的公称工作压力气体类别公称工作压力MPa常用气体永久气体Tc＜-10℃30空气、氧、氢、氮、氩、氦、氖、氪、甲烷、煤气、天然气、氟等2015空气、氧、氢、氮、氩、、氦、氖、甲烷、煤气、三氟化硼、四氟甲烷（R-14）、一氧化碳、一氧化氮、氘（重氢）、氪等20二氧化碳、一氧化二氮（氧化亚氮）、乙烷、乙烯、硅烷、磷烷、乙硼烷等15液化气体Tc≥-10℃高压液化气体~10℃≤Tc≤70℃12.5氙、一氧化二氮（氧化亚氮）、六氟化硫、氯化氢、乙烷、乙烯、三氟氯甲烷（R-13）、三氟甲烷（R-23）、六氟乙烷（R-116）、1.1二氟乙烯（偏二氟乙烯）（R-1132a）、氟乙烯（R-1141）、三氟溴甲烷（R-13B1）等8六氟化硫、三氟氯甲烷（R-13）、1.1二氟乙烯（偏二氟乙烯）（R-1132a）、六氟乙烷（R-116）、氟乙烯（R-1141）、三氟溴甲烷（R-13B1）等常用气体气瓶的公称工作压力气体类别公称工作压力MPa常用气体低压液化气体Tc＞70℃5溴化氢、硫化氢、碳酰二氯（光气）、硫酰氟等3氨、二氟氯甲烷（R-22）、1.1.1三氟乙烷（R-143a）等2氯、二氧化硫、环丙烷、六氟丙烯、二氟二氯甲烷（R-12）、1.1二氟乙烷（R-152a）、氯甲烷、二甲醚、二氧化氮、三氟氯乙烯（R-1113）、溴甲烷、氟化氢、五氟氯乙烷（R-115）等1正丁烷、异丁烷、异丁烯、1-丁烯、1.3丁二烯、一氟二氯甲烷（R-21）、四氟二氯乙烷（R-114）、二氟氯乙烷（R-142b）、二氟溴氯甲烷（R-12B1）、氯乙烷、氯乙烯、溴乙烯、甲胺、二甲胺、三甲胺、乙胺、乙烯基甲醚、环氧乙烷、八氟环丁烷（R-C318）、（顺）2-丁烯、（反）2-丁烯、三氯化硼（氯化硼）、甲硫醇（硫氢甲烷）、三氟氯乙烷（R-133a）等1、气瓶的钢印标记是识别气瓶的依据，钢印标记必须准确、清晰、完整，以永久标记的形式打印在瓶肩或不可拆卸附件上。应尽量采用机械方法打印钢印标记。2、气瓶的钢印标记和检验色标A、气瓶的钢印标记包括：制造钢印标记和检验钢印标记。B、气瓶出厂和检验都有钢印标记，如下图：(1)钢印标记打在瓶肩上时，其位置如图1-1-A所示，打在护罩上时，如图1-1-B所示。五、气瓶的标记图1-1-A钢印标记打在瓶肩图1-1-B钢印标记打在护罩图1-2A钢印标记的项目和排列图中标记含义：1—充装气体名称或化学分子式；2—气瓶编号；3—水压试验压力，MPa；4—公称工作压力，MPa；5—实际重量，kg；6...
