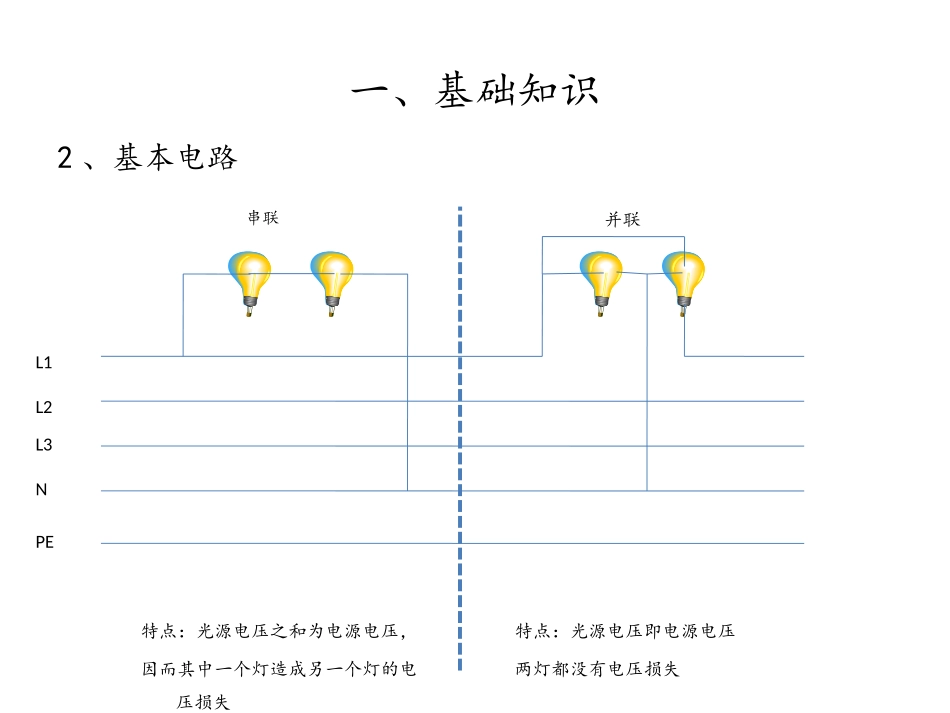

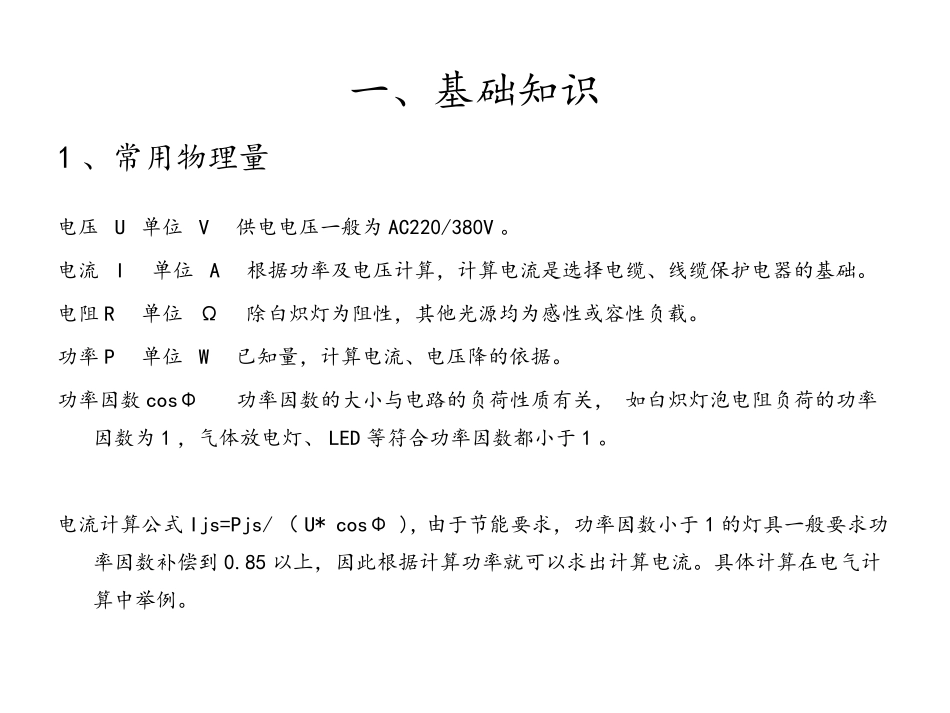

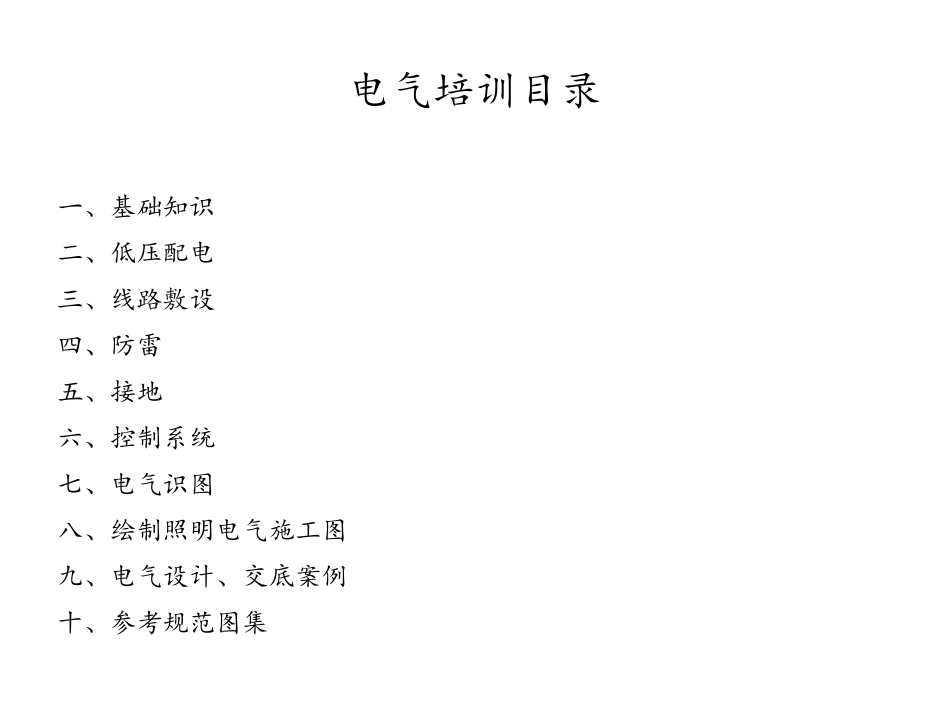

电气培训目录一、基础知识二、低压配电三、线路敷设四、防雷五、接地六、控制系统七、电气识图八、绘制照明电气施工图九、电气设计、交底案例十、参考规范图集一、基础知识电压U单位V供电电压一般为AC220/380V。电流I单位A根据功率及电压计算，计算电流是选择电缆、线缆保护电器的基础。电阻R单位Ω除白炽灯为阻性，其他光源均为感性或容性负载。功率P单位W已知量，计算电流、电压降的依据。功率因数cosΦ功率因数的大小与电路的负荷性质有关，如白炽灯泡电阻负荷的功率因数为1，气体放电灯、LED等符合功率因数都小于1。电流计算公式Ijs=Pjs/（U*cosΦ),由于节能要求，功率因数小于1的灯具一般要求功率因数补偿到0.85以上，因此根据计算功率就可以求出计算电流。具体计算在电气计算中举例。1、常用物理量一、基础知识2、基本电路串联并联L1L2L3NPE特点：光源电压之和为电源电压，因而其中一个灯造成另一个灯的电压损失特点：光源电压即电源电压两灯都没有电压损失信息中心楼内配电间公用电1＃变压器2＃变压器灯具变压器低压配电盘、柜照明配电箱分界点：为照明配电箱进线进线及开关一、基础知识3、照明配电设计设计范围二、低压配电TN-C系统TN-S系统TN-C-S系统TN系统TN系统电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统三相平衡广泛应用工地临电1、低压配电系统二、低压配电1、低压配电系统TT系统IT系统TT系统指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统户外大范围短距离，不能停电的地方，如医院手术室IT系统电源侧没有工作接地，或经过高阻抗接地,负载侧电气设备进行接地保护二、低压配电1、低压配电系统供电线路符号小结1）国际电工委员会（IEC）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。如T表示是中性点直接接地；I表示所有带电部分绝缘。2）第二个字母表示用电装置外露的可导电部分对地的关系。如T表示设备外壳接地，它与系统中的其他任何接地点无直接关系；N表示负载采用接零保护。3）第三个字母表示工作零线与保护线的组合关系。如C表示工作零线与保护线是合一的，如TN-C；S表示工作零线与保护线是严格分开的，所以PE线称为专用保护线，如TN-S。TN-S电力电源对地关系外漏导电部分对地关系工作零线和保护线组合关系二、低压配电2、系统方案总配电箱放射状树干状分配电箱分配电箱分配电箱配电箱配电箱配电箱配电箱宜放置在负荷中心，且供电半径为30-50m。二、低压配电3、低压电器选择开关功能系统接地方式系统型式三相四线三相三线单相二线电源进线开关TN-S332TN-C-S332TT432IT432剩余电流保护器TN-S332TN-C-S332TT432IT432备注有中性线引出无中性线引出相线及中性线TN-C系统严禁断开PEN线。断路器脱扣曲线选择:1）电阻性，如白炽灯，选择B型，2）电抗性，如气体放电灯,选择C型，如施耐德C65N-C系列3）整定值一般按照计算电流的1.25-1.5倍，小于电缆电线的载流量二、低压配电4、导体选择类别、用途导体绝缘种类内护层其他电力电缆（省略）K-控制电缆P-信号电缆Y-移动式软电缆R-软线X-橡皮电缆H-市内电话电缆T-铜(省略)L-铝Z-纸绝缘X-天然橡胶V-聚氯乙烯Y-聚乙烯YJ-交联聚乙烯Q-铅护套L-铝护套V-聚氯乙烯护套Y-聚乙烯护套电缆型号前加ZR-阻燃，NH-耐火，WDZ-低烟无卤（行业标准）电缆（线）型号含义电缆通用外护层型号数字含义例如RVV-3×4mm2就是表示3芯4平方（毫米通常省略）聚氯乙烯绝缘聚氯乙烯护套软线第一个数字第一个数字代号铠装类型代号外被类型0011纤维层2双钢带2聚氯乙烯外套3细圆钢丝3聚乙烯外套4粗圆钢丝4例如VV22-5×10mm2就是表示5芯10平方（毫米通常省略）聚氯乙烯绝缘钢带铠装聚氯乙烯护套电缆二、低压配电4、导体选择电缆（线）选择1）根据使用场所选择绝缘、护套。2）根据电流及电压降选择合适截面。3）照明配电箱进线截面不小于6mm2。4）容量宜为计算容量的1.25-1.5倍。5）电缆芯数根据接地系统型式选择。中心线、保护线要求电气中相导体的界面S相应保护导体的最小界面S≤16S16＜S≤3516＞35S/2三、线路敷设常用规定1）穿管敷设电线总截面积不应大于管内径的40%。2）同一线槽内导线总截面积不应...
