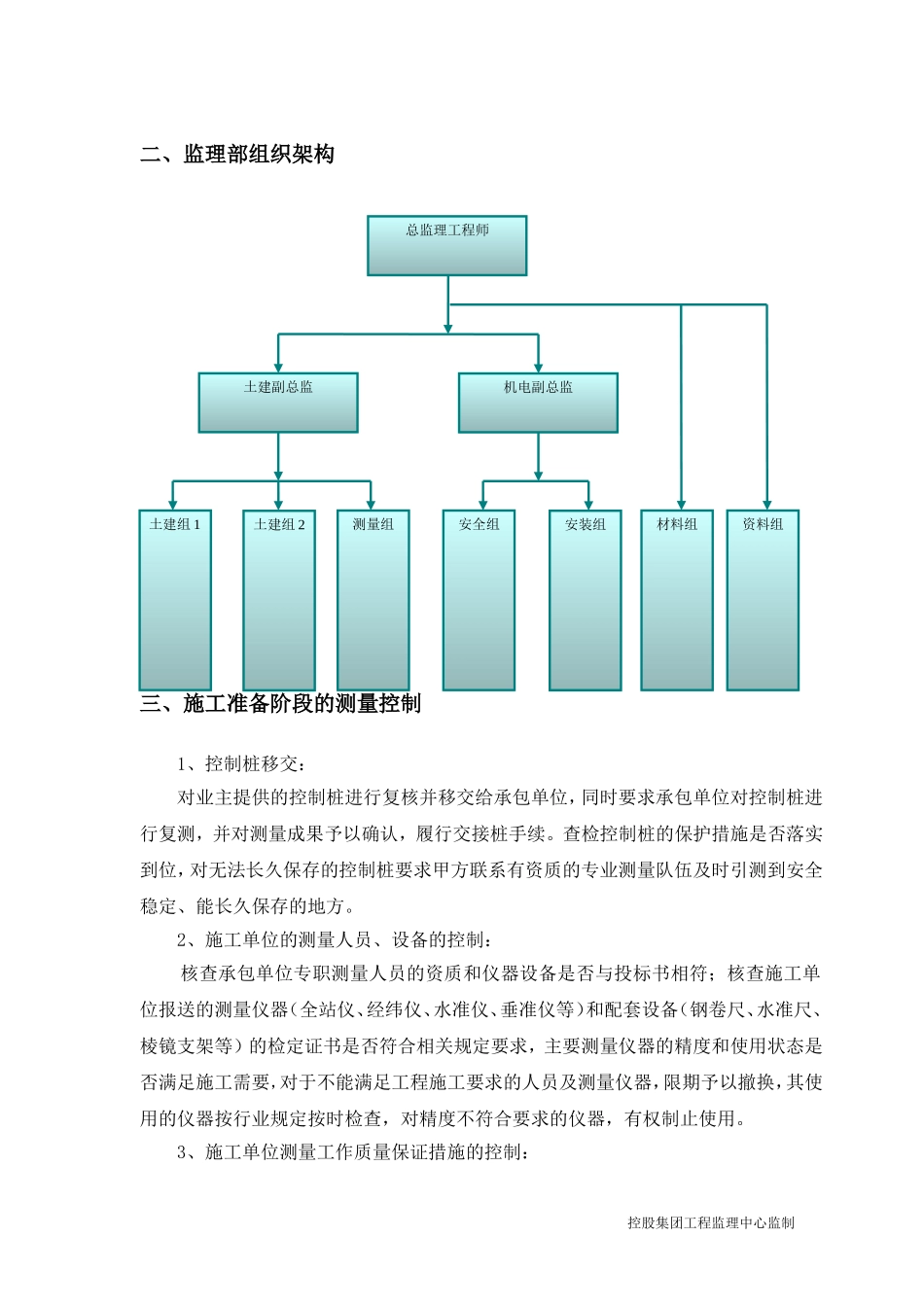

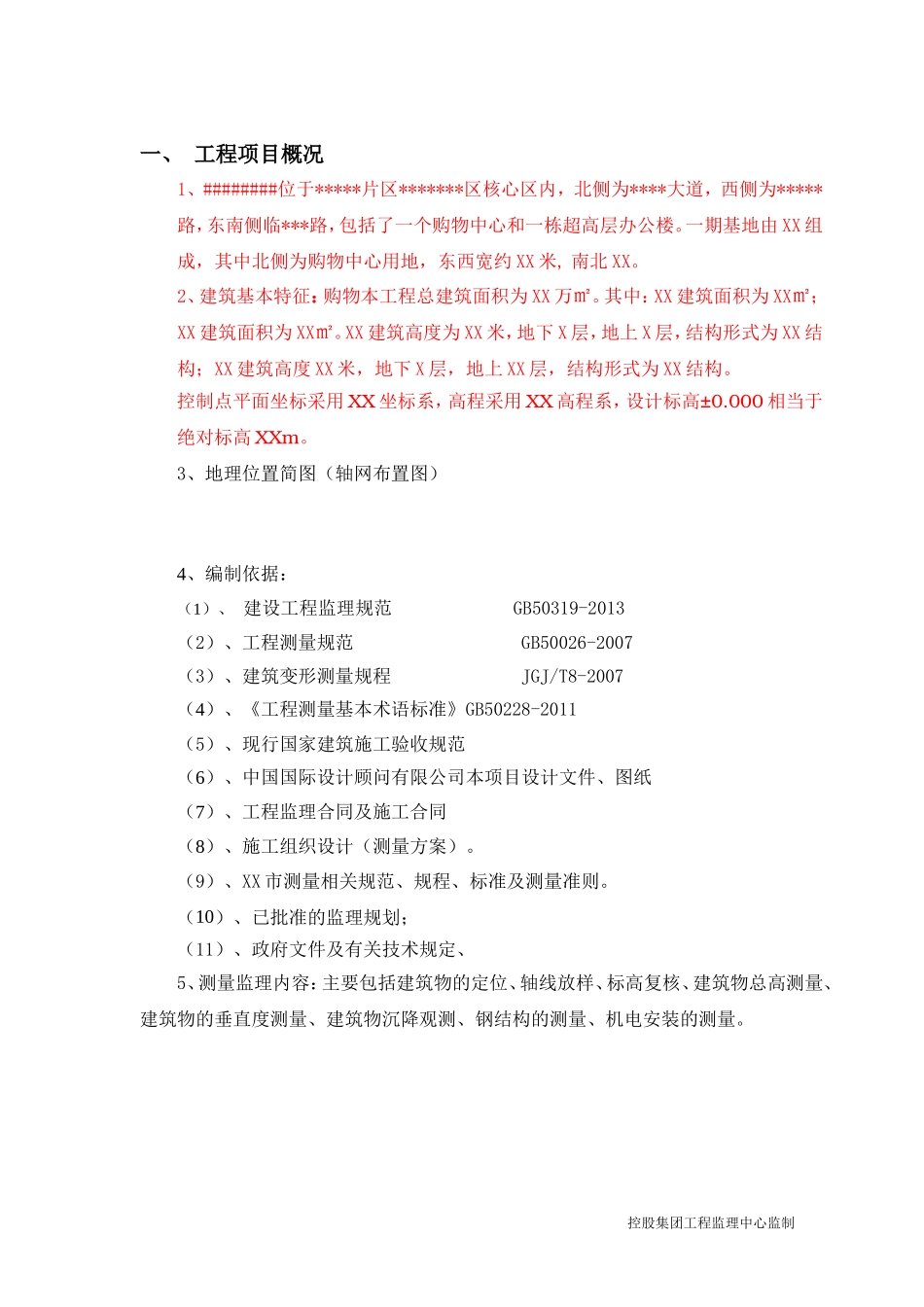

___________________________工程监理实施细则（测量工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：控股集团工程监理中心监制一、工程项目概况1、########位于*****片区*******区核心区内，北侧为****大道，西侧为*****路，东南侧临***路，包括了一个购物中心和一栋超高层办公楼。一期基地由XX组成，其中北侧为购物中心用地，东西宽约XX米,南北XX。2、建筑基本特征：购物本工程总建筑面积为XX万㎡。其中：XX建筑面积为XX㎡；XX建筑面积为XX㎡。XX建筑高度为XX米，地下X层，地上X层，结构形式为XX结构；XX建筑高度XX米，地下X层，地上XX层，结构形式为XX结构。控制点平面坐标采用XX坐标系，高程采用XX高程系，设计标高±0.000相当于绝对标高XXm。3、地理位置简图（轴网布置图）4、编制依据：（1）、建设工程监理规范GB50319-2013（2）、工程测量规范GB50026-2007（3）、建筑变形测量规程JGJ/T8-2007（4）、《工程测量基本术语标准》GB50228-2011（5）、现行国家建筑施工验收规范（6）、中国国际设计顾问有限公司本项目设计文件、图纸（7）、工程监理合同及施工合同（8）、施工组织设计（测量方案）。（9）、XX市测量相关规范、规程、标准及测量准则。（10）、已批准的监理规划；（11）、政府文件及有关技术规定、5、测量监理内容：主要包括建筑物的定位、轴线放样、标高复核、建筑物总高测量、建筑物的垂直度测量、建筑物沉降观测、钢结构的测量、机电安装的测量。控股集团工程监理中心监制二、监理部组织架构三、施工准备阶段的测量控制1、控制桩移交：对业主提供的控制桩进行复核并移交给承包单位，同时要求承包单位对控制桩进行复测，并对测量成果予以确认，履行交接桩手续。查检控制桩的保护措施是否落实到位，对无法长久保存的控制桩要求甲方联系有资质的专业测量队伍及时引测到安全稳定、能长久保存的地方。2、施工单位的测量人员、设备的控制：核查承包单位专职测量人员的资质和仪器设备是否与投标书相符；核查施工单位报送的测量仪器（全站仪、经纬仪、水准仪、垂准仪等）和配套设备（钢卷尺、水准尺、棱镜支架等）的检定证书是否符合相关规定要求，主要测量仪器的精度和使用状态是否满足施工需要，对于不能满足工程施工要求的人员及测量仪器，限期予以撤换，其使用的仪器按行业规定按时检查，对精度不符合要求的仪器，有权制止使用。3、施工单位测量工作质量保证措施的控制：控股集团工程监理中心监制土建副总监资料组安全组土建组1材料组测量组机电副总监土建组2安装组总监理工程师检查施工单位测量工作质量保证体系是否完备，测量工作的自检、互检、复检三级检查制度是否落实到人。4、施工单位测量方案的审查：要求施工单位根据工程特点、规模、难易程度，分别编制桩基、地下室施工、主体施工、基坑支护变形观测、主体建筑沉降观测专项测量方案，并报监理单位审查，审查时测量监理工程师要注意测量方案中的测量方式、方法是否设计及相关规范的要求；实际操作的可行性；测量保证措施的可靠性。5、加密控制网及成果的审查：要求施工单位在施工准备阶段就布设覆盖整个工程范围的加密控制网，测量监理工程师要对施工单位加密控制网的测量记录资料、成果计算表进行审查，并实际复核测量，确保加密控制网成果符合《工程测量规范》〔GB50026--2007〕及设计要求。四、监理部测量工具一览表序号设备名称规格型号数量进退场时间备注1全站仪三鼎STS-752R1施工阶段至竣工验收已检测标定合格2基座棱镜六棱镜1施工阶段至竣工验收已检测标定合格2砼回弹仪ZC31施工阶段至竣工验收已检测标定合格2游标卡尺（0~150mm）4施工阶段至竣工验收已检测标定合格4钢卷尺50m2施工阶段至竣工验收已检测标定合格5比重计1.0~2.01施工阶段至竣工验收已检测标定合格6焊接检测尺60型2施工阶段至竣工验收已检测标定合格7风速仪AVM-031施工阶段至竣工验收已检测标定合格8温度测试仪FLUKE50s1施工阶段至竣工验收已检测标定合格9接地电阻仪ZC29B-21施工阶段至竣工验收已检测标定合格10万用表VC98071施工阶段...
