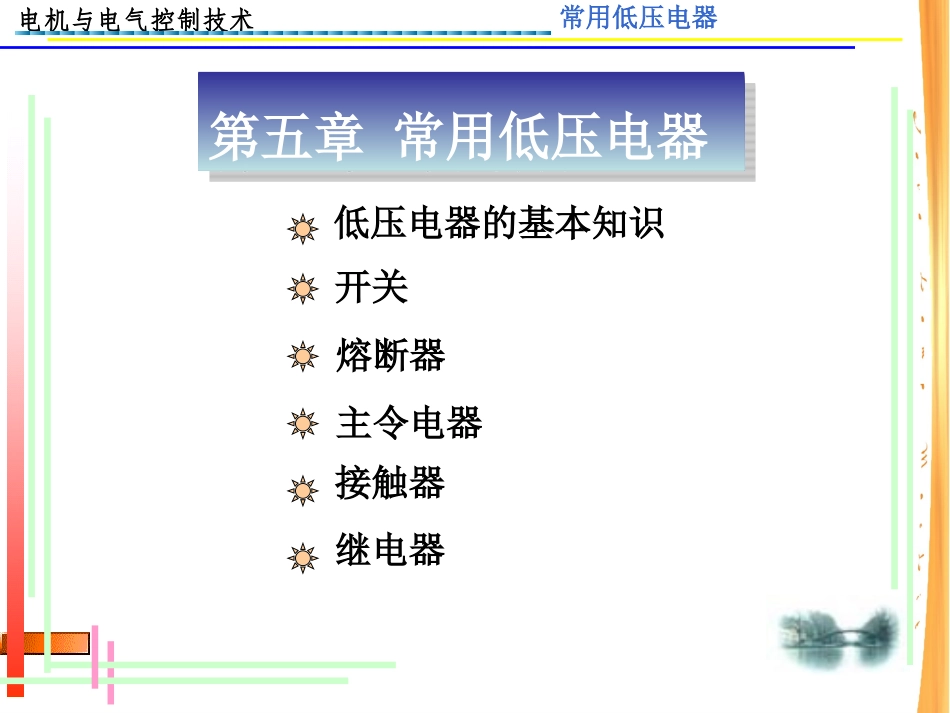

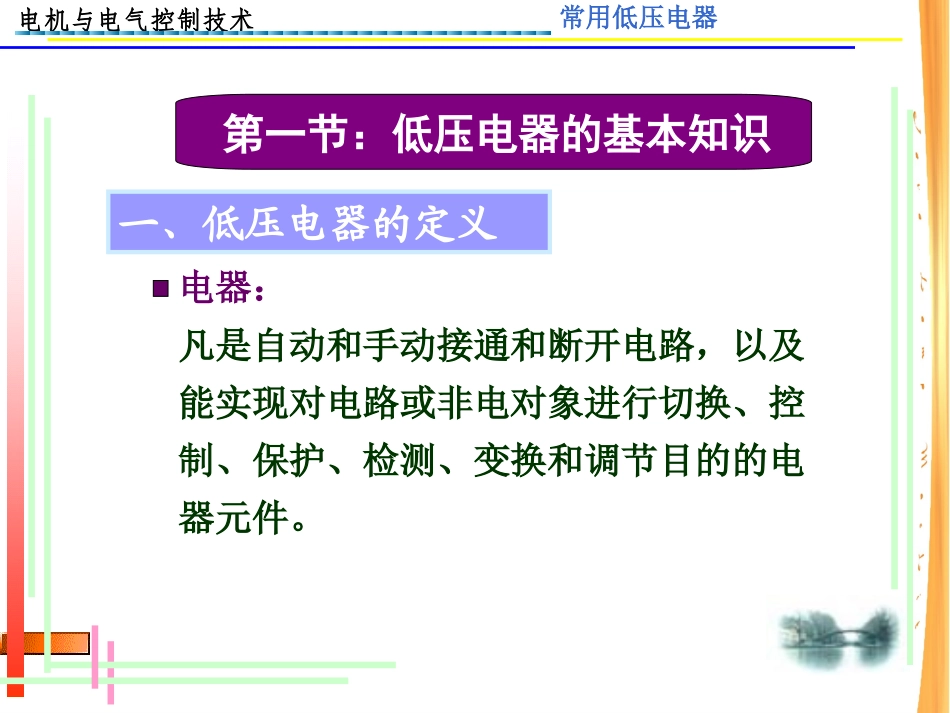

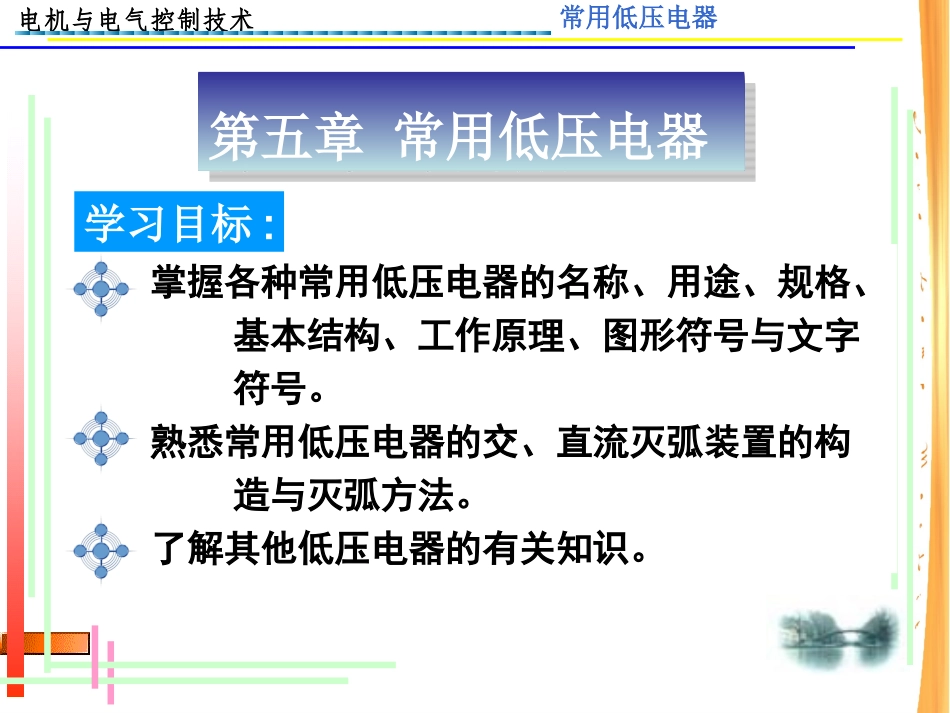

电机与电气控制技术常用低压电器掌握各种常用低压电器的名称、用途、规格、基本结构、工作原理、图形符号与文字符号。熟悉常用低压电器的交、直流灭弧装置的构造与灭弧方法。了解其他低压电器的有关知识。第五章常用低压电器第五章常用低压电器学习目标:电机与电气控制技术常用低压电器低压电器的基本知识开关熔断器主令电器接触器继电器第五章常用低压电器第五章常用低压电器电机与电气控制技术常用低压电器电器：凡是自动和手动接通和断开电路，以及能实现对电路或非电对象进行切换、控制、保护、检测、变换和调节目的的电器元件。第一节：低压电器的基本知识一、低压电器的定义电机与电气控制技术常用低压电器低压电器：用于交流额定电压1200V及以下、直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品。第一节：低压电器的基本知识一、低压电器的定义电机与电气控制技术常用低压电器1．按用途分类用于自动控制系统中发送控制指令的电器。如按钮开关、主令开关、行程开关等。用于各种控制电路和控制系统的电器。例如接触器、控制器、起动器等。控制电器:主令电器:二、低压电器的分类电机与电气控制技术常用低压电器用于保护电路及用电设备的电器。如熔断器、热继电器、避雷器等。用于电能输送和分配的电器。如断路器、刀开关等。用于完成某种动作或传动功能的电器。如电磁铁、电磁离合器等。保护电器:配电电器:执行电器:1．按用途分类二、低压电器的分类电机与电气控制技术常用低压电器依据电磁感应原理来工作的电器。如交直流接触器、各种电磁式继电器等。2．按工作原理分类电磁式电器：非电量控制电器：电器的工作是靠外力或某种非电物理量的变化而动作的电器。如刀开关、速度继电器、压力继电器、温度继电器等。电机与电气控制技术常用低压电器低压开关电器主要用作电源的隔离、线路的保护与控制。刀开关又称闸刀开关，是一种结构最简单、应用最广泛的手动电器。在低压电路中，作为不频繁接通和分断电路用，或用来将电路与电源隔离。第二节：开关一、刀开关电机与电气控制技术常用低压电器刀开关的典型结构电机与电气控制技术常用低压电器刀开关的种类：按极数分：单极双极三极按转换方向分：单掷双掷按灭弧分：带灭弧罩不带灭弧罩按接线方式分：板前接线板后接线电机与电气控制技术常用低压电器又称为瓷底胶盖刀开关，简称闸刀开关。生产中常用的是HK系列开启式负荷开关，适用于照明和小容量电动机控制线路中，供手动不频繁地接通和分断电路，并起短路保护作用。（一）开启式负荷开关电机与电气控制技术常用低压电器结构防止操作时触及带电体或分断时产生的电弧飞出伤人电机与电气控制技术常用低压电器Q（QS）SA符号型号电机与电气控制技术常用低压电器（二）封闭式负荷开关常用的HH3、HH4系列封闭式负荷开关在开启式负荷开关的基础上改进设计的一种开关。作用：用于手动不频繁的接通和断开带负载的电路以及作为线路末端的短路保护，也可用于控制15kW以下的交流电动机不频繁的直接起动和停止。电机与电气控制技术常用低压电器主要由触头及灭弧系统、熔断器及操作机构等三部分组成。结构:使刀开关的接通与断开速度与手柄操作速度无关。（二）封闭式负荷开关电机与电气控制技术常用低压电器（二）封闭式负荷开关特点:操作机构上装有机械联锁，它可以保证开关合闸时不能打开防护铁盖，而当打开防护铁盖时，不能将开关合闸。采用了储能合闸方式，使开关的分合速度与手柄操作速度无关。作用：改善开关的灭弧性能，又能防止触点停滞在中间位置，从而提高开关的通断能力，延长其使用寿命；电机与电气控制技术常用低压电器型号:符号:与开启式负荷开关相同（二）封闭式负荷开关电机与电气控制技术常用低压电器作用：又称转换开关，常用于交流50Hz、380V以下及直流220V以下的电气线路中，供手动不频繁的接通和分断电路、电源开关或控制5kW以下小容量异步电动机的起动、停止和正反转。HZ10二、组合开关电机与电气控制技术常用低压电器结构:与普通闸刀开关的区别：转换开关用动触片代替闸刀，操作手柄在平行于安装面的平面内可左右转动。与普通闸刀开关的区别：转...
