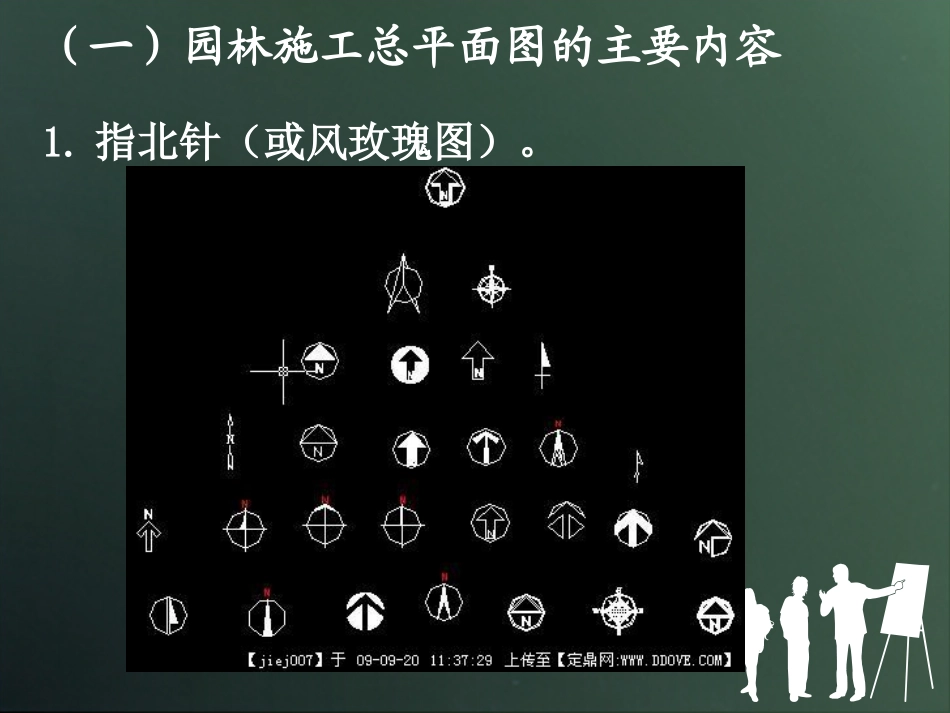

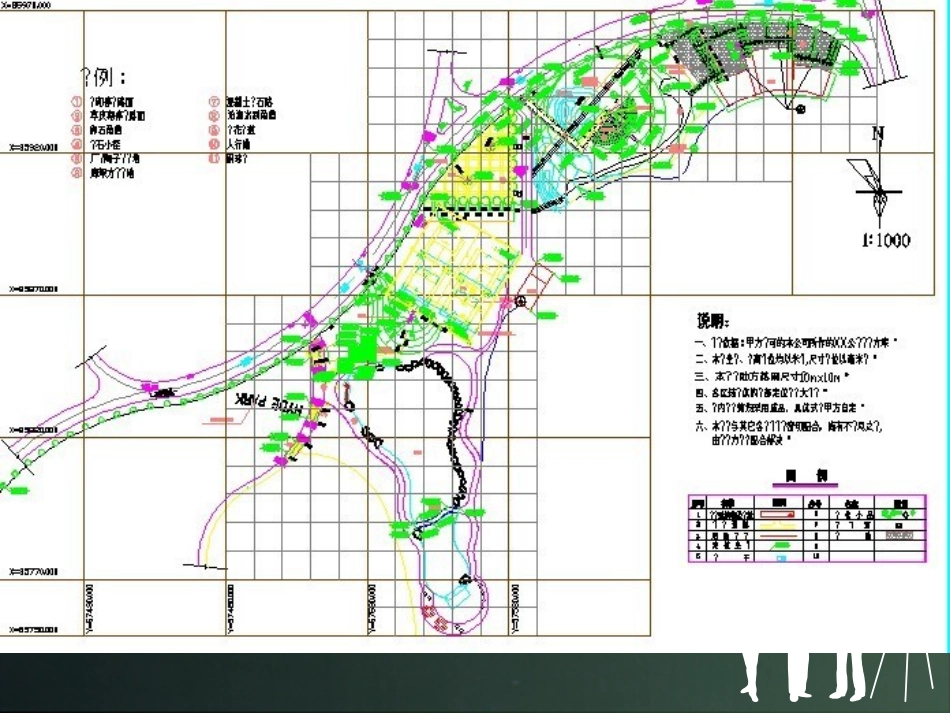

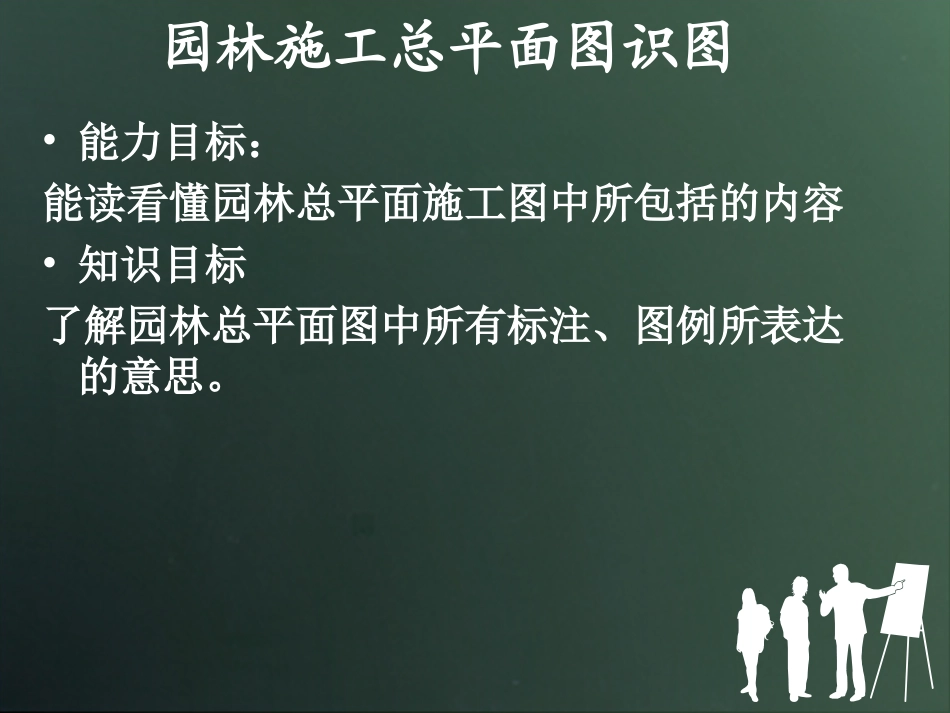

园林施工总平面图识图•能力目标：能读看懂园林总平面施工图中所包括的内容•知识目标了解园林总平面图中所有标注、图例所表达的意思。（一）园林施工总平面图的主要内容1.指北针（或风玫瑰图）。2.绘图比例（比例尺）施工总平面图一般采用1:100、1:200、1:500、1：1000的比例绘制。3.文字说明•针对整个工程需要说明的问题，如:设计依据、材料数量、规格及其他要求。具体内容•1.设计依据及设计要求：应注明采用的标准图集及依据的法律规范。•2.设计范围。•3.标高及标注单位：应说明图纸文件中采用的标注单位，采用的是相对坐标还是绝对坐标，如为相对坐标，须说明采用的依据以及与绝对坐标的关系。•4.材料选择及要求：对各部分材料的材质要求及建议；一般应说明的材料包括：饰面材料、木材、钢材、防水疏水材料、种植土及铺装材料等。•5.施工要求：强调需注意工种配合及对气候有要求的施工部分。•6.经济技术指标：施工区域总的占地面积，绿地、水体、道路、铺地等的面积及占地百分比、绿化率及工程总造价等。4.景点、建筑物或者构筑物的名称标注，图例表。5.小品主要控制点坐标及小品的定位、定形尺寸。地形、水体的主要控制点坐标、标高及控制尺寸。标高符号用来在图样上表示某一部分的高度，它的形式有两种：绝对标高和相对标高。绝对标高就是相对于海平面的标高。我国目前统一的是黄海标高，取黄海平均海平面为0.000m,多用于在地形图和总平面图中，以黑色实心倒三角形来表示•相对标高是以某水平面为起始点来计算高度的，多用在个体建筑图样上，以细实线空心倒三角形来表示。在立面图和剖面图中，可以标注的部分引出水平延伸线•6.坐标网格放线是园林施工中非常重要的工作之一，它体现着园路、广场、水域和其他园林要素的自身形状，以及在施工场地的平面布局。园路多变的形式，以及水体等不规则形状的建筑就是靠放线来精确的。•坐标分为测量坐标和施工坐标。测量坐标为绝对坐标，测量坐标网应画成交叉十字线，坐标代号宜用“X、Y”表示。施工坐标为相对坐标，相对零点宜通常选用已有建筑物的交叉点或道路的交叉点，为区别于绝对坐标，施工坐标用大写英文字母A、B表示。7.植物种植区域轮廓（二）施工总平面图绘制的要求1.布局与比例图纸应按上北下南方向绘制，根据场地形状或布局，可向左或右偏转，但不宜超过45°。2.图例《总图制图标准》中列出了建筑物、构筑物、道路、铁路以及植物等的图例，具体内容参见相应的制图标准。如果由于某些原因必须另行设定图例时，应该在总图上绘制专门的图例表进行说明。3.单位施工总平面图中的坐标、标高、距离宜以“米”为单位，并应至少取至小数点后两位，不足时以0“”补齐。详图宜以毫米为单位，如不以毫米为单位，应另加说明。建筑物、构筑物、铁路、道路方位（或方向角）和铁路、道路转向角的度数，宜注写到“秒”，特殊情况，应另加说明。道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以0“”补齐。4.坐标网格放线是园林施工中非常重要的工作之一，它体现着园路、广场、水域和其他园林要素的自身形状，以及在施工场地的平面布局。园路多变的形式，以及水体等不规则形状的建筑就是靠放线来精确的。•坐标分为测量坐标和施工坐标。测量坐标为绝对坐标，测量坐标网应画成交叉十字线，坐标代号宜用“X、Y”表示。施工坐标为相对坐标，相对零点宜通常选用已有建筑物的交叉点或道路的交叉点，为区别于绝对坐标，施工坐标用大写英文字母A、B表示。•施工坐标网格应以细实线绘制，一般画成100M×100M或者50×50M的方格网，当然也可以根据需要调整，如图4-1中采用的就是30M×30M的网格，对于面积较小的场地可以采用5M×5M或者10M×10M的施工坐标网。5.坐标标注坐标宜直接标注在图上，如图面无足够位置，也可列表标注，如坐标数字的位数太多时，可将前面相同的位数省略，其省略位数应在附注中加以说明。•建筑物、构筑物、铁路、道路等应标注下列部位的坐标：建筑物、构筑物的定位轴线（或外墙线）或其交点；圆形建筑物、构筑物的中心；挡土墙墙顶外边缘线或转折点。表示建筑物、构筑物位置的坐标...
