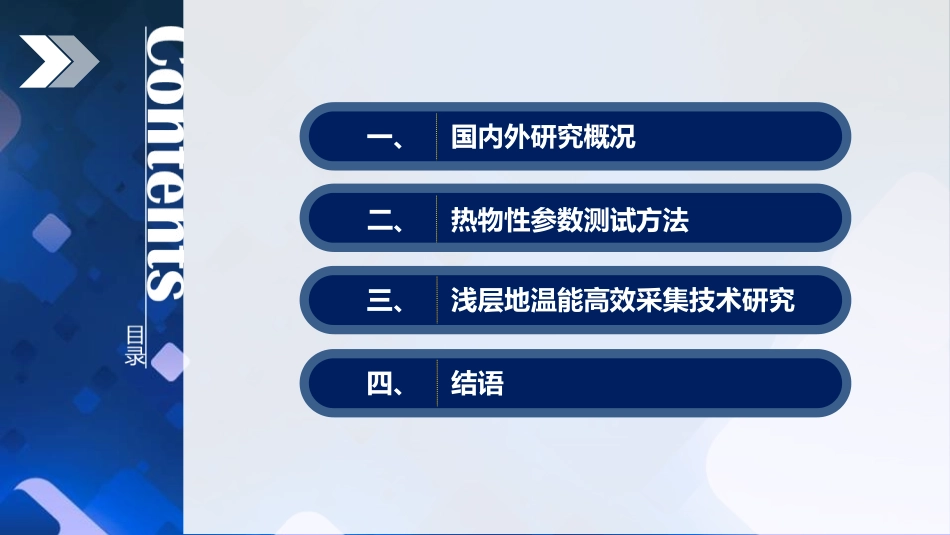

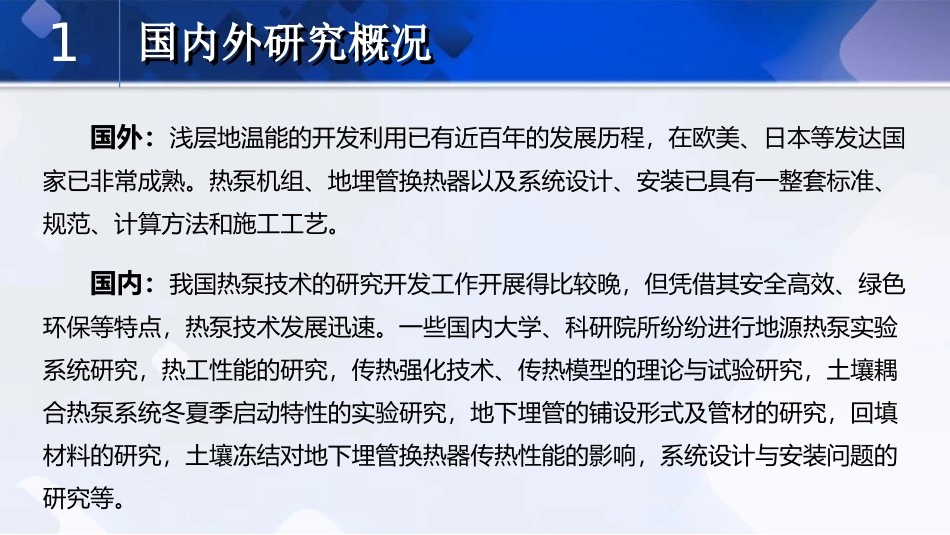

讲解人：郑佳zhengjiaspring@126.com浅层地温能利用参数测试及高效采集技术研究浅层地温能利用参数测试及高效采集技术研究一、国内外研究概况二、热物性参数测试方法三、浅层地温能高效采集技术研究四、结语国内外研究概况国内外研究概况1国外：浅层地温能的开发利用已有近百年的发展历程，在欧美、日本等发达国家已非常成熟。热泵机组、地埋管换热器以及系统设计、安装已具有一整套标准、规范、计算方法和施工工艺。国内：我国热泵技术的研究开发工作开展得比较晚，但凭借其安全高效、绿色环保等特点，热泵技术发展迅速。一些国内大学、科研院所纷纷进行地源热泵实验系统研究，热工性能的研究，传热强化技术、传热模型的理论与试验研究，土壤耦合热泵系统冬夏季启动特性的实验研究，地下埋管的铺设形式及管材的研究，回填材料的研究，土壤冻结对地下埋管换热器传热性能的影响，系统设计与安装问题的研究等。一、国内外研究概况二、热物性参数测试方法三、浅层地温能高效采集技术研究四、结语热导率实验室测试方法热导率实验室测试方法1岩土体属于非导电固体，其热导率可以通过理论和实验两种方法来确定。理论上，可以通过研究物质的导热机理，确定物质的导热模型，通过复杂的数学分析等方法来确定物质的热导率，但是分析过程复杂，所以实验法仍然是目前确定岩土体热导率的主要途径。热导率实验室测试方法热导率实验室测试方法1热导率测量方法稳态法非稳态法纵向流法径向热流法直接电加热法热电法热比较法福勃棒法周期热流法瞬态热流法绝对法比较法混合法圆柱体法矩形棒法绝对法比较法径向热流法闪光法纵向热流法热线法热探针法热带法径向热流法纵向热流法3W法常功率平面热源法按照试样在测试过程中的温度分布是否随时间变化，可以将热导率测试方法分为两大类：即温度不随时间变化的稳态法和温度随时间变化的非稳态法。热导率实验室测试方法热导率实验室测试方法1瞬态法稳态法测试方法优点缺点瞬态法装置简单，测量时间短，工质本身温升小，所需样品量少，同时测出多个物性参数对于热丝的质量和安装及数据采集系统的采集速度和精度有很高要求稳态法原理简单，容易实现，适用范围广，准确度高，数据处理简单实验周期长，每次实验都必须处于热稳定状态，系统易受外界干扰，对流影响较大()()()=0tttxxyyzz()()()ttttcxxyyzz不同测试方法测试精度分析不同测试方法测试精度分析2目前热导率测试应用较多的是瞬态热线法、瞬态热源平面法和激光闪光法。通过把在同一地点现场采取的粉质粘土、粘质粉土样品制成33件样品，分别采用以上三种方法测量各样品的导热系数，测量数据采用相对误差分析法（（最大值或最小值—平均值）/平均值）进行处理，得出各测试方法的相对误差。瞬态热线法和平面热源法测试精度较高，闪光法最低。样品制备规格对测试精度影响分析样品制备规格对测试精度影响分析3同一样品三种直径热导率测试结果的误差在5%以内。参照土工试验的制样方法，选取了Φ70mm、Φ60mm、Φ50mm三种环刀口径对现场采集的两个土样制作测试样品，进行相应的热导率测试。样品储存时间对测试精度影响分析样品储存时间对测试精度影响分析4对4个现场采集的土样用保鲜膜储存15天，每天取出来测量其热导率，分析热导率值随时间的变化。15天内每天测试，热导率测试值变化小于<0.1W/mK。岩土热物性参数原位热响应试验测试法岩土热物性参数原位热响应试验测试法5岩土初始平均温度测试采用水温平衡法：测试原理是测试孔安装完成后在PE管内充满水，足够时间后，PE管内的水与岩土体的温度达到平衡，此时通过水泵循环将PE管内的水泵出，同时监测水温的变化，从而分析岩土体的温度；热物性参数测试采用稳定工况或稳定热流法：稳定工况方法测试原理是测试车建立稳定的地埋管换热器的运行工况，即稳定的设备供水温度和循环流量，在工况稳定的情况下测定地埋管换热器的换热量，结合必要的计算参数通过传热模型计算得到换热孔综合导热系数；岩土热物性参数原位热响应试验测试法岩土热物性参数原位热响应试验测试法5稳定热流方法...
