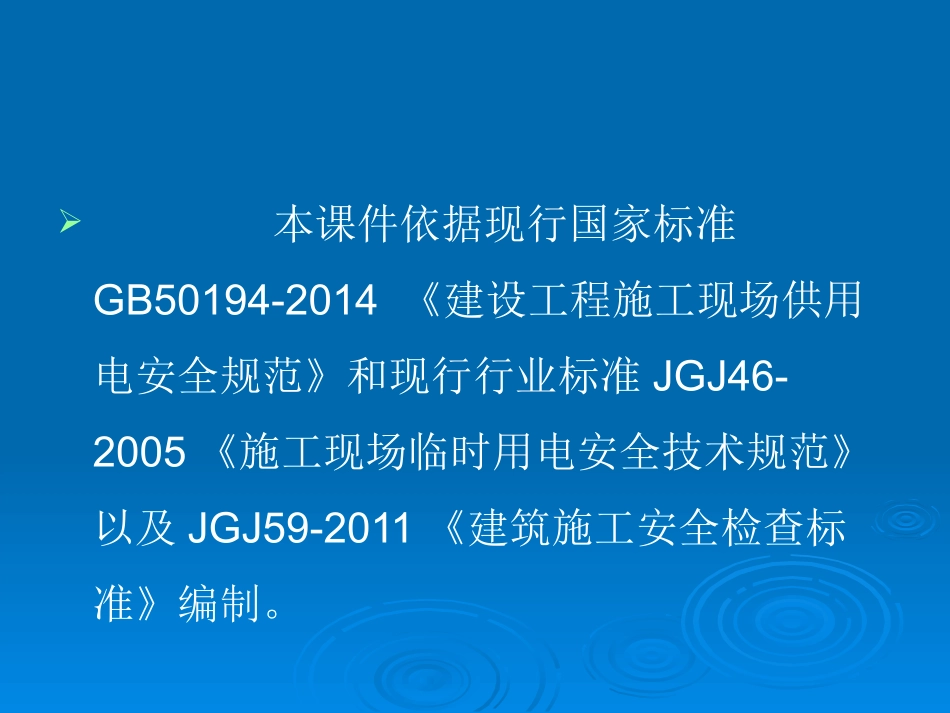

施工现场临时用电安全教育培训湖北中汇工程建设有限公司环境安全部编制：何凯二零一八年五月本课件依据现行国家标准GB50194-2014《建设工程施工现场供用电安全规范》和现行行业标准JGJ46-2005《施工现场临时用电安全技术规范》以及JGJ59-2011《建筑施工安全检查标准》编制。“电”是现代建筑施工越来越广泛使用的二次能源。可以说，没有电能的普遍应用，就不会有现代建筑施工，更不可能适应现代建筑施工技术进步、生产效率，以及管理文明的要求。因此，“电”作为动力源和技术支持对于现代建筑施工来说是必不可少的。但是，在施工用电过程中当人们对它的设置和使用不规范时，也会带来极其严重的危害和灾难。特别是触电和电火能在一瞬间危及人的生命，酿成巨大的财产损失。所以，在做建筑施工的同时，要特别关注与施工现场特点相适应的用电安全问题。临时用电风险用电作业本身就是一项特殊作业，存在着很大的危险性，稍不注意，就会造成人员伤亡。临时用电又是非标准配置，临时用电的特点主要在于电气线路和设施处于“临时”状态，其安全保护措施不到位，还有施工现场条件差、人员复杂、工作紧张，导致发生事故的几率很大。由于临时用电是非标准配置，临时用电的随意性、非规范性现象比较突出，这也是造成事故频发的主要原因。最常见的触电伤害事故主要有以下几类:(1)与带电导线直接接触(2)与带电设备接触(3)与带电材料接触(4)与带电梯子接触临时用电风险6施工安全用电目录一、施工临时用电三项原则二、临时用电管理三、外电线及电气设备防护四、接地与防雷五、配电线路六、安全用电知识七、以案例分析警示大家提高安全意识1、采用三级配电系统；2、采用TN-S接零保护系统；3、采用二级漏电保护系统。一、施工临时用电三项原则第1.0.3条：建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1采用三级配电系统；2采用TN-S接零保护系统；3采用二级漏电保护系统。原则一：采用三级配电系统三级配电系统指施工现场从电源进线开始至用电设备之间，经过三级配电装置配送电力，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。这种分三个层次逐级配送电力的系统就称为三级配电系统。施工临时用电的基本知识PE（保护接地线)10kv一级分配箱二级分配箱用电设备开关箱N（零线）设备一级总箱二级分配箱三级开关箱三、必须实行“一机、一闸、一漏电保护｀一箱、一锁”规范硬件配置三级配电三级配电系统结构形式示意图（放射式配电）为保证三级配电系统能够安全、可靠、有效地运行，在实际设置系统时尚应遵守四项规则：分级分路规则动、照分设规则压缩配电间距规则环境安全规则分级分路规则从一级总配电箱(配电柜)向二级分配电箱配电可以分路。即一个总配电箱(配电柜)可以分若干分路向若干分配电箱配电；每一分路也可分支支接若干分配电箱。从二级分配电箱向三级开关箱配电同样也可以分路。即一个分配电箱也可以分若干分路向若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。从三级开关箱向用电设备配电必须实行“一机一闸”制，不存在分路问题。即每一个开关箱只能联接控制一台与其相关的用电设备(含插座)，包括一组不超过30A负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。施工临时用电的基本知识动照分设规则二个要点：动力配电箱与照明配电箱宜分别设置：若动力与照明合置于同一配电箱内共箱配电，则动力与照明应分路配电。这里所说的配电箱包括总配电箱和分配电箱(下同)。动力开关箱与照明开关箱必须分箱设置，不存在共箱分路设置问题。压缩配电间距规则压缩配电间距规则是指除总配电箱、配电室(配电柜)外，分配电箱与开关箱之间，开关箱与用电设备之间的空间间距应尽量缩短。按照《规范》的规定，压缩配电间距规则可用以下三个要点说明。分配电箱应设在用电设备或负荷相对集中的场所。分配电箱与开关箱的距离不得超过30m。开关箱与其供电的固定式用电设备的水平距离不宜超过3m。环境安全规则环境安全规则是指配...
