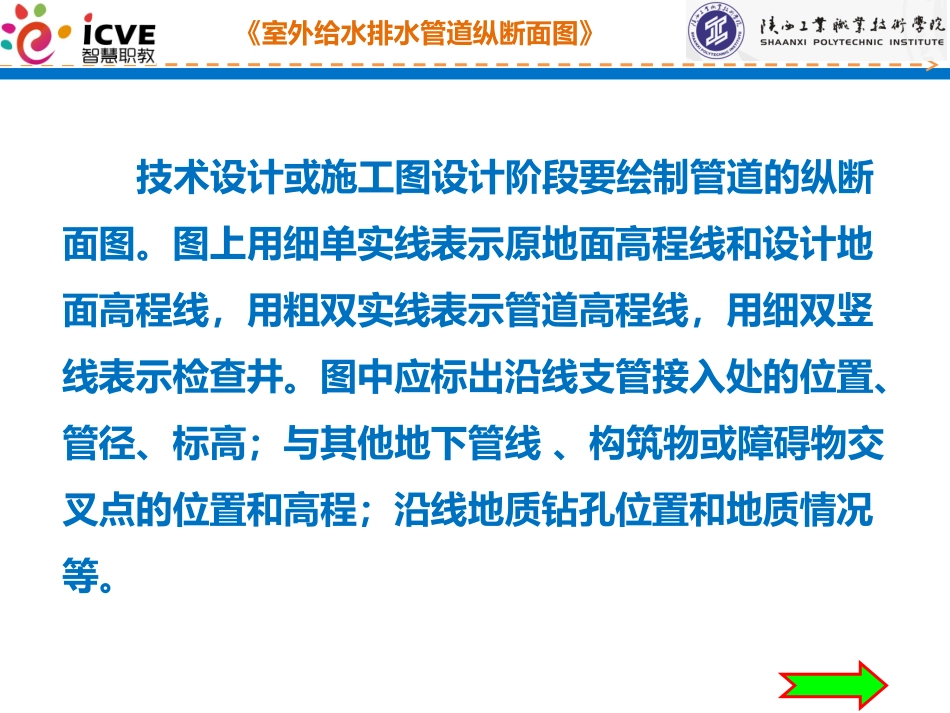

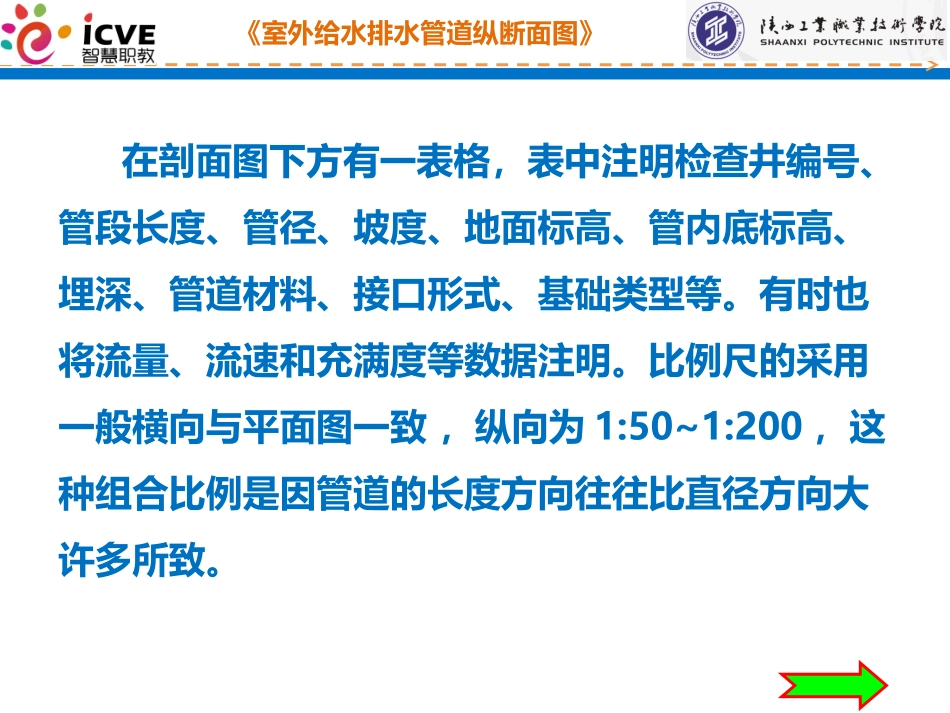

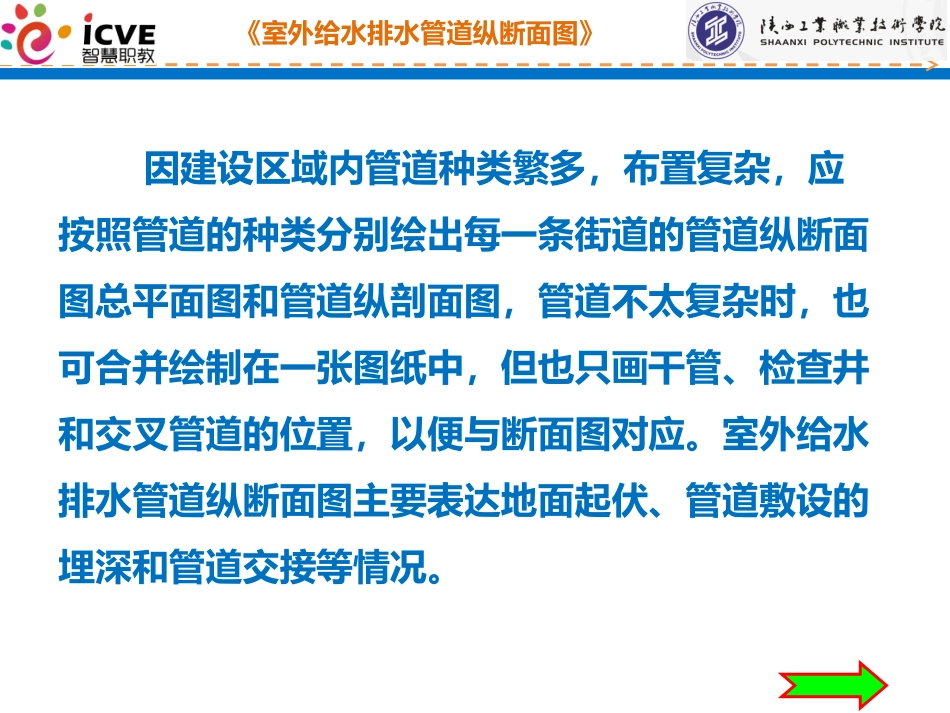

《室外给水排水管道纵断面图》因建设区域内管道种类繁多，布置复杂，应按照管道的种类分别绘出每一条街道的管道纵断面图总平面图和管道纵剖面图，管道不太复杂时，也可合并绘制在一张图纸中，但也只画干管、检查井和交叉管道的位置，以便与断面图对应。室外给水排水管道纵断面图主要表达地面起伏、管道敷设的埋深和管道交接等情况。《室外给水排水管道纵断面图》技术设计或施工图设计阶段要绘制管道的纵断面图。图上用细单实线表示原地面高程线和设计地面高程线，用粗双实线表示管道高程线，用细双竖线表示检查井。图中应标出沿线支管接入处的位置、管径、标高；与其他地下管线、构筑物或障碍物交叉点的位置和高程；沿线地质钻孔位置和地质情况等。《室外给水排水管道纵断面图》在剖面图下方有一表格，表中注明检查井编号、管段长度、管径、坡度、地面标高、管内底标高、埋深、管道材料、接口形式、基础类型等。有时也将流量、流速和充满度等数据注明。比例尺的采用一般横向与平面图一致，纵向为1:50~1:200，这种组合比例是因管道的长度方向往往比直径方向大许多所致。《室外给水排水管道纵断面图》管道纵断面图中往往还要列表说明干管的干管的有关情况和设计数据，以及与在该干管附近的管道、设施和建筑物的情况。《室外给水排水管道纵断面图》实例如下图所示，为某一街道给水排水平面图和污水管道纵断面图，请识读该室外给水排水管道纵断面图的图示内容和表达方法。污水管道纵断面1:2000《室外给水排水管道纵断面图》说明：图中除管径的尺寸单位为mm外，其他的尺寸单位为m。污水管道平面图1:2000污水管道平面图、纵断面图示例《室外给水排水管道纵断面图》【读图步骤】1.比例。由于管道的长度方向比直径方向大得多，为了说明地面起伏情况，在纵断面图中，通常采用横向和纵向不同的组合比例，例如纵向比例常用1:200、1:100、1:50，横向比例常用1:1000、1:500、1:300等。《室外给水排水管道纵断面图》2.断面轮廓线的线型。管道纵断面图是沿干管轴线铅垂剖切后画出的断面图，压力流管道用单粗实线绘制，重力流管道用双中粗实线绘制（如图中所示的污水管、雨水管）；地面、检查井、其他管道的横断面（不按比例，用小圆圈表示）等，用细实线绘制。《室外给水排水管道纵断面图》3.表达干管的有关情况和设计数据，以及与在该干管附近的管道、设施和建筑物的情况。如图10-37-2所示，图中所表达的污水干管纵断面、剖切到的检查井、地面，以及其他管道的横断面，都用断面图的形式表示，图中还在其他管道的横断面处，标注了管道类型的代号、定位尺寸和标高。《室外给水排水管道纵断面图》在断面图下方，用表格分项列出该干管的各项设计数据，例如：设计地面标高、设计管内底标高（这里是指重力管）、管径、水平距离、编号、管道基础等内容。此外，还常在最下方画出管道的平面图，与管道纵断面图对应，便可补充表达出该污水干管附近的管道、设施和建筑物等情况。《室外给水排水管道纵断面图》除了画出在纵断面中已表达的这根污水干管以及沿途的检查井外，图中还画出：这条街道下面的给水干管、雨水干管、并标注了这三根干管的管径，它们之间以及与街道的中心线，人行道之间的水平距离；各类管道的支管和检查井，以及街道两侧的雨水井；街道两侧的人行道，建筑物和支弄道口等。
