2.2室外架空线路的安装VIP免费

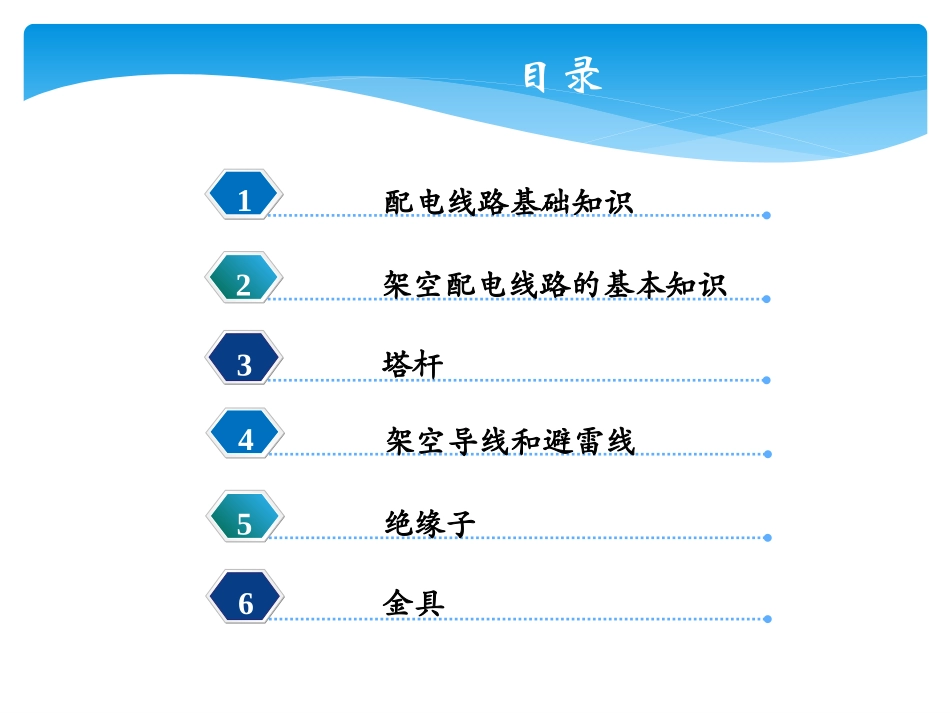

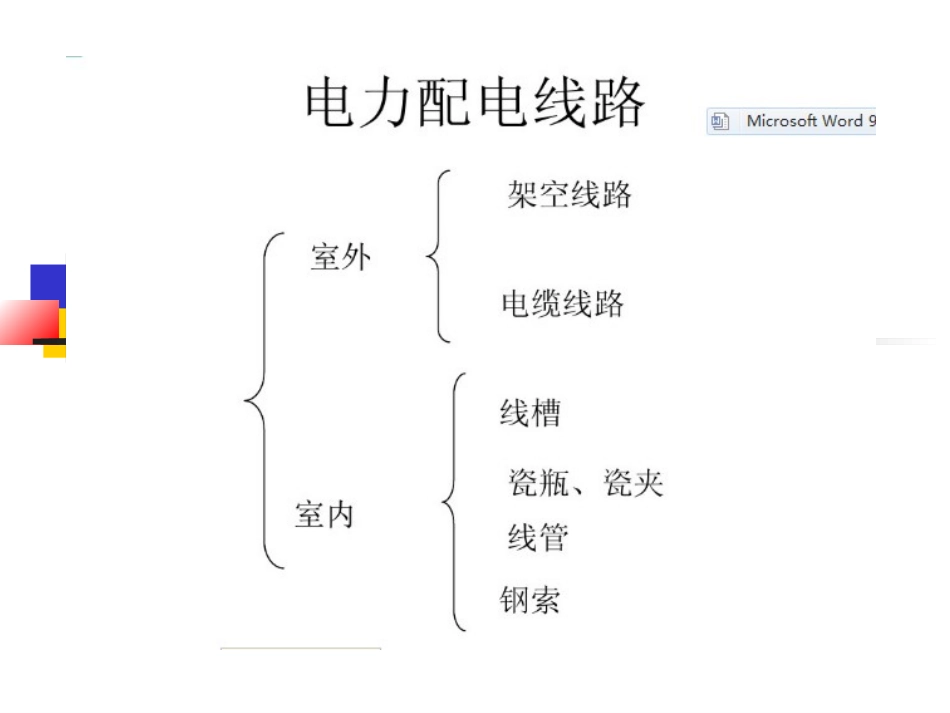

第二节架空线路的基本知识目录配电线路基础知识1架空配电线路的基本知识2塔杆3架空导线和避雷线4绝缘子5金具6一、配电线路的基础知识一、配电线路的概念在电力系统中担负着分配电能任务的电力网称为配电网。通常是指电力系统中二次降压变压器低压侧直接或降压后向用户供电的网络。从地区变电所到用户变电所或城乡电力变压器之间的线路，是用于分配电能的，称为配电线路。一、配电线路的基础知识配电网的分类：•高压配电网(35-110kV)中压配电网(6-10kV)低压配电网(220-380V)•城市配电网（城网）农村配电网（农网）工厂配电网等•架空线配电网电缆配电网架空电缆混合配电网按电压等级分按供电区功能分按配电线路的不同分一、配电线路的基础知识二、配电线路的基本要求（1）供电可靠：要保证对用户可靠地供电、不间断地供电，就要求保证线路架设的质量，加强运行维护、管理和检修工作，防止发生事故。（线路供电的安全程度，一般以每年每百公里线路平均发生事故次数即事故频率来表示）（2）电压质量：电压的好坏直接影响着用电设备的安全经济运行，电压过低不仅使电动机的出力和效率降低，而且常常造成电动机过热烧毁。所以规程规定：供电电压10kV及以下高压供电和低压电力用户的电压变动范围为±7%，低压照明用户为﹣10%、+5%，仅就电力线路本身的电压损耗来讲，高压配电线路为+5%，低压配电线路为+4%。一、配电线路的基础知识（3）经济供电：配电过程中，架空线路上必定有电能损失，线路损失在全部输送电能中所占百分数叫损失率（线损率），它是衡量供电经济性的重要指标。配电线路应在现有基础上不断采取各种措施降低线损，提高输电效率，降低输电成本，节约维修费用，来提高供电经济性。一、配电线路的基础知识三、配电线路的分类架空线路：架空线路主要指架空明线，架设在地面之上，是用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。架空线路造价低、机动性强，便于检修。但是架空线路妨碍交通和建设，易受空气中杂物的污染；而且，架空线路可能碰撞或过分接近树木及其他高大设施或物件，导致电击、短路等事故。电缆线路：电缆线路的特点是造价高，不便分支，施工和维修难度大。与架空线路相比，电缆线路就不妨碍市容和交通外，更重要的是供电可靠，不受外界影响，不易发生因雷击、风害、冰雪等自然灾害造成的故障。在现代企业中，电缆线路得到了广泛的应用，特别是在有腐蚀性气体或蒸气，或易燃、易爆的场所应用最为广泛。二、架空线路的基本结构构成架空输电线路的主要部件有:导线、避雷线（简称避雷线）、金具、绝缘子、杆塔、拉线和基础接地装置等。1－低压导线2－针式绝缘子3、5－横担4－低压电杆6－高压悬式绝缘子7－线夹8－高压导线9－高压电杆10－避雷线1346710258911121－横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆；6－拉线；7－拉线盘；8－接地引下线；9－接地装置；10－底盘；11－导线；12－防振锤；二、架空线路的基本结构三、杆塔通过绝缘子悬挂导线的支持结构的统称，杆塔是电杆和铁塔的总称。杆塔在架空线路中的作用：杆塔的用途是支持导线、避雷线和其他附件。以使导线之间、导线与避、导线与地面及交叉跨越物之间保持一定的安全距离。杆塔的使用要求：杆塔的型式和尺寸应能使导线与导线之间、导线与避雷线之间、导线与杆塔本身之间以及导线对大地和交叉跨越物之间，有足够的电气安全距离。三、塔杆一、杆塔在材料上的分类木杆木杆优点：是绝缘性能好、质量小、运输及施工方便。木杆缺点：是机械强度低、易腐朽、使用年限短、维护工作量大。三、塔杆钢筋混凝土杆水泥杆即钢筋混凝土杆，一般可分为锥形杆（也称拔梢水泥杆，锥度一般为1/75）和等径杆。其优点是：结实耐用、使用年限长、美观、维护工作量小。缺点是比较笨重、运输及施工不便。三、塔杆水泥杆使用最多的是锥形杆，低压配电线路绝大部分采用锥形杆，梢径一般150mm，杆高8～10m；中、高压配电线路大部分也采用锥形杆，梢径一般为190mm和230mm，杆高有10、11、12、13、15m等几种。送电线路采用的水泥杆有锥形杆和等径杆两种，锥形杆的梢径有190、230、310、350mm等几种...
