公告书之led电子公告牌VIP免费

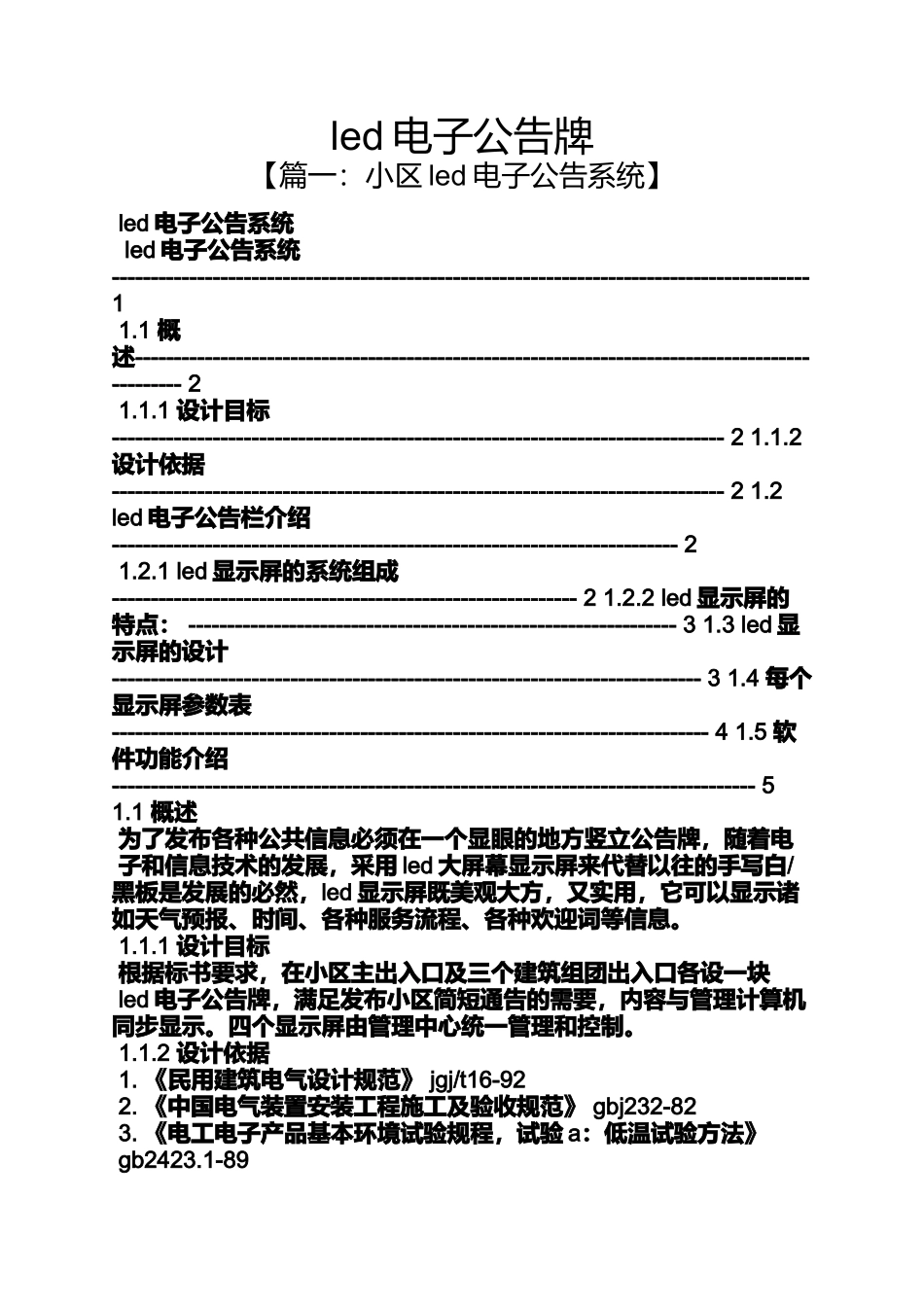

led电子公告牌【篇一：小区led电子公告系统】led电子公告系统led电子公告系统------------------------------------------------------------------------------------------11.1概述------------------------------------------------------------------------------------------------21.1.1设计目标-------------------------------------------------------------------------------21.1.2设计依据-------------------------------------------------------------------------------21.2led电子公告栏介绍-------------------------------------------------------------------------21.2.1led显示屏的系统组成------------------------------------------------------------21.2.2led显示屏的特点：---------------------------------------------------------------31.3led显示屏的设计----------------------------------------------------------------------------31.4每个显示屏参数表-----------------------------------------------------------------------------41.5软件功能介绍-----------------------------------------------------------------------------------51.1概述为了发布各种公共信息必须在一个显眼的地方竖立公告牌，随着电子和信息技术的发展，采用led大屏幕显示屏来代替以往的手写白/黑板是发展的必然，led显示屏既美观大方，又实用，它可以显示诸如天气预报、时间、各种服务流程、各种欢迎词等信息。1.1.1设计目标根据标书要求，在小区主出入口及三个建筑组团出入口各设一块led电子公告牌，满足发布小区简短通告的需要，内容与管理计算机同步显示。四个显示屏由管理中心统一管理和控制。1.1.2设计依据1.《民用建筑电气设计规范》jgj/t16-922.《中国电气装置安装工程施工及验收规范》gbj232-823.《电工电子产品基本环境试验规程，试验a：低温试验方法》gb2423.1-894.《电工电子产品基本环境试验规程，试验b：高温试验方法》gb2423.2-895.《电工电子产品基本环境试验规程，试验c：恒定湿热试验方法》gb2423.3-816.《电子测量仪器的安全要求》gb4793-847.《电子测量仪器质量检验规则》gb6593-868.《电子测量仪器可靠性试验》gb11463-899.《电子测量仪器包装、标志、储存要求》sj/t10463-9310.《微型数字电子计算机通用技术条件》gb98113-881.2led电子公告栏介绍1.2.1led显示屏的系统组成系统由管理计算机、管理软件及led电子显示屏体、显示屏通讯卡、同步高速传输专用电缆等五部分组成。led电子公告栏系统图如图1-1-1所示。小区主出入口led景华苑出入口led裕华苑出入口led泰华苑出入口led制电脑图1-1-1led电子公告栏系统框图1.2.2led显示屏的特点：?适用地点：大厦、公安、交通、银行、邮电、税务、供电、医院、商场、集市、车站、码头、机场等处的各种信息显示。?显示信息类型：可显示多种汉字及英文字体、数字、符号、图像等。?发光点阵颜色：单红、单绿、单黄、及红绿双基色，还有单灯形式。?信息制作界面：windows95操作界面，制作各种图形及文字信息。1.3led显示屏的设计根据标书要求，安装1块面积大约为2米x1.2米和3块1.2米x0.6我们选用优质的产品，而产品质量的先决条件是元器件的质量。若没有优质的原材料，采用任何设备和工艺都制造不出高品质的产品。严把原材料关，在长期的经营过程中，与国内外led显示屏主要原材料供应厂商建立起了长期稳定的业务关系，为显示屏的一致性、稳定性提供了有力的保障。对于屏幕系统所用的关键原材料，我们全部采用进口件，这些材料包括：发光模块、ic、电源模块、联接器、主要电力开关元器件等。详见表1-1-1。表管理中心设在xxxx。1.4每个显示屏参数表每个显示屏的主要性能参数详见表1-1-2。由于显示板采用的是集成化设计，户外屏单元板长为0.488m，宽为0.244m，再由宽、高各若干显示板拼装成一块显示屏。考虑到业主要求，2m*1.2m的?5mm显示屏选用4（w）*5（h）的显示模式，净显示尺寸达到1952mm*1220mm。分辨率为256（w）*160（h），可显示16*16点阵汉字16列10行。2m*0.6的?5mm显示屏选用3(w)*3（h）的显示...
