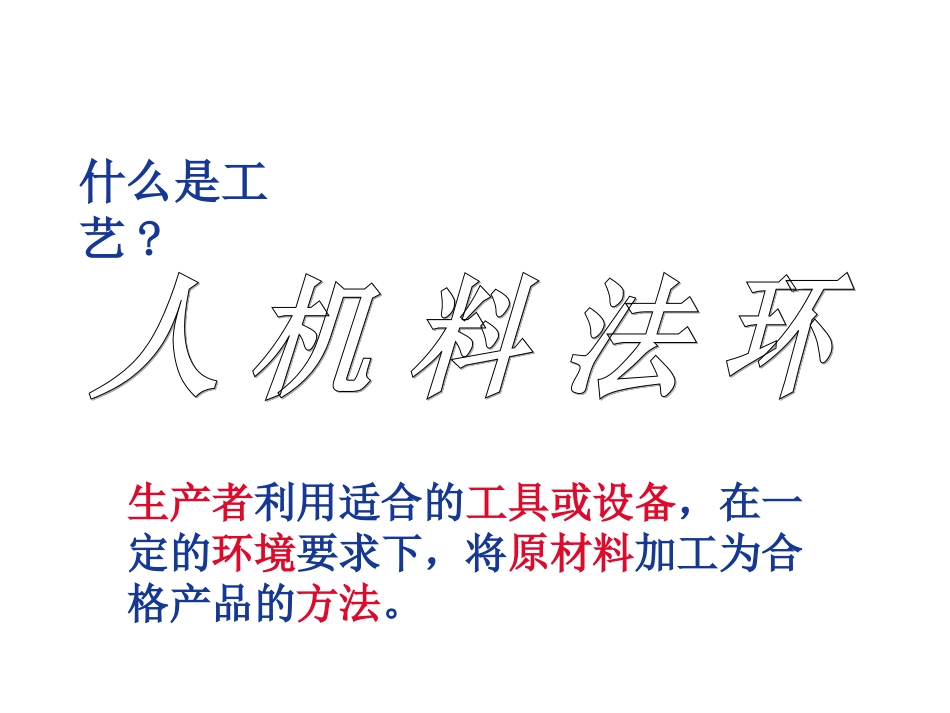

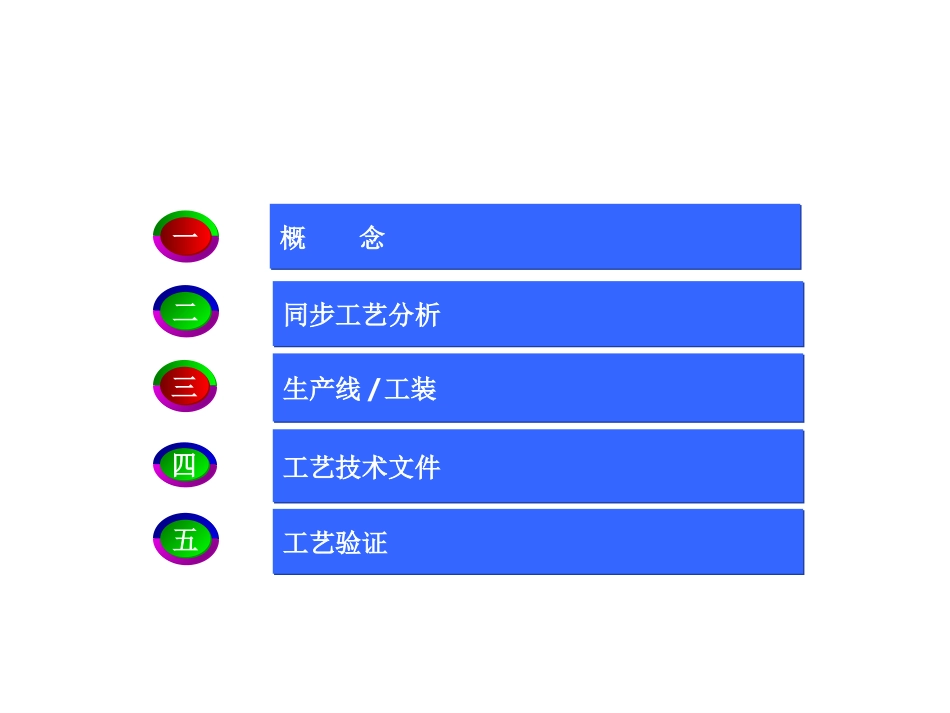

www.changan.com.cn汽车工艺设计/验证www.changan.com.cn同步工艺分析同步工艺分析生产线/工装生产线/工装工艺技术文件工艺技术文件三三一一二二四四概念概念工艺验证工艺验证五五www.changan.com.cn第一部分概念1.工艺的概念什么是工艺?生产者利用适合的工具或设备，在一定的环境要求下，将原材料加工为合格产品的方法。www.changan.com.cn第一部分概念2.工艺设计的定义在传统的机械制造行业，工艺设计主要是指工艺规程和工艺装备设计的总称,而在大规模的现代制造企业中，工艺设计就不仅仅包含了依据产品设计要求制定产品制造过程的方法、工装/设备规划、物流规划、操作规范、标准等内容，同时还融入包含了对产品的先期可行性分析工作内容。在传统的机械制造行业，工艺设计主要是指工艺规程和工艺装备设计的总称,而在大规模的现代制造企业中，工艺设计就不仅仅包含了依据产品设计要求制定产品制造过程的方法、工装/设备规划、物流规划、操作规范、标准等内容，同时还融入包含了对产品的先期可行性分析工作内容。工艺设计是产品设计到产品制造的桥梁www.changan.com.cn第一部分概念3.工艺开发全过程FSODDRCCLSJ1CP整车整车系统系统部件部件方案阶段设计/验证阶段投产启动阶段SCSILRSTPTDCKO同步工艺分析__S.E.设计样车制作工装规划/准备生产线规划及建设/工艺设计工装样车制作试生产小批量工艺完善工装调试SE问题回顾工艺规划工艺设计工艺验证www.changan.com.cn第二部分同步工艺分析1.同步工艺分析定义SE（SimultaneousEngineering），即同步开发工程，是一种对产品及相关过程进行并行、一体化设计的系统工作模式。即工艺技术人员协同其他部门人员一起，从产品开发初期就考虑到产品开发全周期中的一切工艺因素，包括品质、成本、材料、加工、进度计划等，通过与设计部门人员的良好协作及信息的及时交流，从而达到优化产品设计、降低开发成本并缩短开发周期的目的。SE（SimultaneousEngineering），即同步开发工程，是一种对产品及相关过程进行并行、一体化设计的系统工作模式。即工艺技术人员协同其他部门人员一起，从产品开发初期就考虑到产品开发全周期中的一切工艺因素，包括品质、成本、材料、加工、进度计划等，通过与设计部门人员的良好协作及信息的及时交流，从而达到优化产品设计、降低开发成本并缩短开发周期的目的。市场分析产品设计制造过程市场分析市场分析产品设计制造过程市场分析串行工程并行工程www.changan.com.cn第二部分同步工艺分析2.开展SE活动的目的同步工程的宗旨：将汽车实际生产中可能会发生的问题提前到产品设计阶段解决。产品设计市场分析工艺设计销售服务制造运行环节间存在内在的联系存在的问题贯穿项目始终？什么时候解决问题投入小、收效大？2.1缩短开发周期www.changan.com.cn第二部分同步工艺分析2.开展SE活动的目的能否制造？能否制造合格？产品设计能否批量生产？工装投入风险2.2优化工艺,降低制造风险www.changan.com.cn第二部分同步工艺分析2.开展SE活动的目的产品设计2.3降低开发成本形状能否简化工序能否减少材料的多选性？www.changan.com.cnKOSTSISCODPTDRCPDCCCLRLSJ1FS参考车分析模型及主断面分析工程化SE分析样车制作SE总结第二部分同步工艺分析3.SE分析阶段/内容www.changan.com.cn参考车分析模型及主断面分析工程化SE分析样车制作参考车分析参考车材料分析特殊工艺分析大型覆盖件草图制造资源分析初步生产线方案投资估算KOSTSISCODPTDRCPDCCCLRLSJ1FS第二部分同步工艺分析3.SE分析阶段/内容SE总结www.changan.com.cn参考车分析模型及主断面分析工程化SE分析样车制作参考车分析参考车材料分析特殊工艺分析大型覆盖件草图制造资源分析初步生产线方案投资估算模型及主断面分析车身分块分析冲压成形性分析外观间隙公差分析装配断面分析典型断面涂装性分析工艺难点分析KOSTSISCODPTDRCPDCCCLRLSJ1FS第二部分同步工艺分析3.SE分析阶段/内容SE总结www.changan.com.cn参考车分析模型及主断面分析工程化SE分析样车制作工程化SE分析工艺性分析(冲\焊\涂\总)定位基准的确定生产线适应性分析CAE分...
