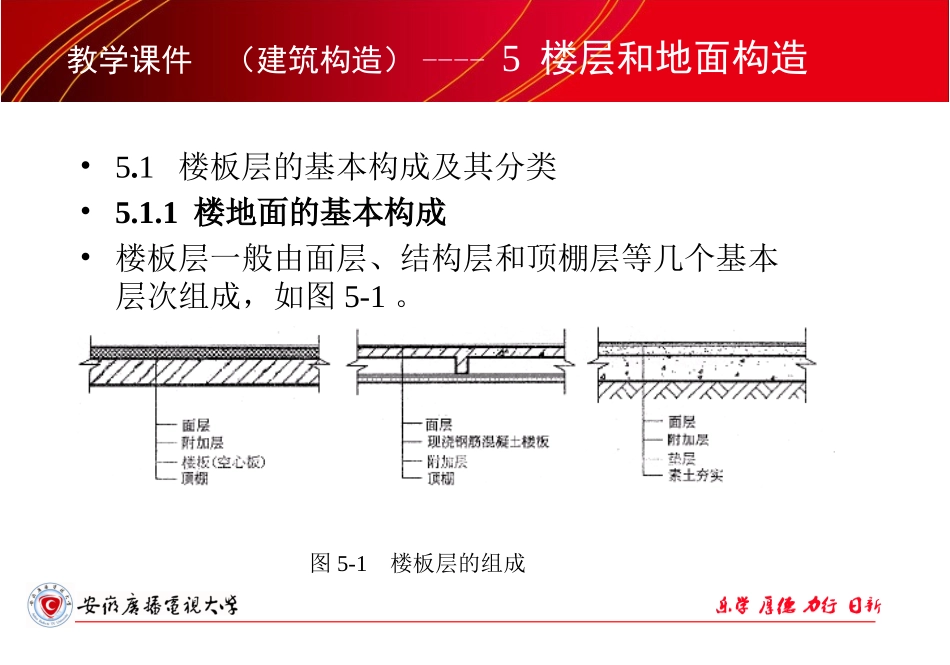

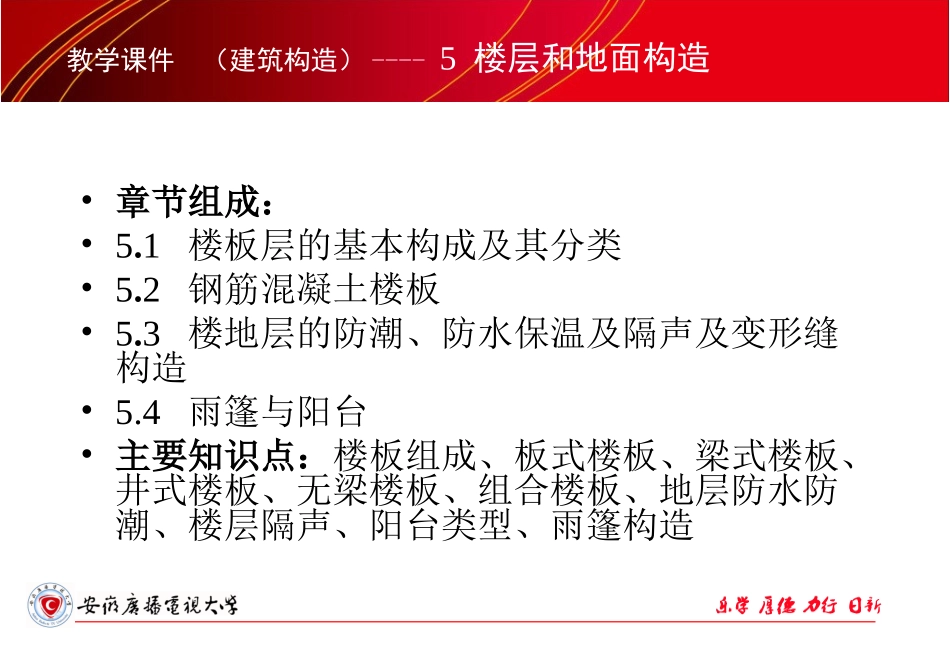

《建筑构造》（建筑施工管理专业）主讲人：魏海林副教授、高级讲师、一级建造师、安徽省建筑工程评标专家教学课件（建筑构造）----5楼层和地面构造•章节组成：•5.1楼板层的基本构成及其分类•5.2钢筋混凝土楼板•5.3楼地层的防潮、防水保温及隔声及变形缝构造•5.4雨篷与阳台•主要知识点：楼板组成、板式楼板、梁式楼板、井式楼板、无梁楼板、组合楼板、地层防水防潮、楼层隔声、阳台类型、雨篷构造教学课件（建筑构造）----5楼层和地面构造•5.1楼板层的基本构成及其分类•5.1.1楼地面的基本构成•楼板层一般由面层、结构层和顶棚层等几个基本层次组成，如图5-1。图5-1楼板层的组成教学课件（建筑构造）----5楼层和地面构造•1、面层：又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。•2、结构层：位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传夯实的地基。•3、附加层：通常设置在面层和结构层之间，有时也布置在结构层和顶棚之间，主要有管线敷设层、隔声层、防水层、保温或隔热层等。•4、顶棚层：楼板层下表面的构造层，也是室内空间上部的装修层。教学课件（建筑构造）----5楼层和地面构造•5.1.2楼板的类型•根据楼板结构层所使用的材料不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板、压型钢板组合楼板几种类型，如图5-2所示。(a)木楼板；(b)砖拱楼板；(c)钢筋混凝土楼板；(d)压型钢板组合楼板图5-2楼板的类型教学课件（建筑构造）----5楼层和地面构造•5.2钢筋混凝土楼板•5.2.1现浇整体式钢筋混凝土楼板•现浇整体式钢筋混凝土楼板是在施工现场经支模、扎筋、浇筑混凝土等施工工序，再养护达到一定强度后拆除模板而成型的楼板结构。主要适用于平面布置不规则，尺寸不符合模数要求或管道穿越较多的楼面，以及对整体刚度要求较高的高层建筑。教学课件（建筑构造）----5楼层和地面构造•5.2.1.1板式楼板•将楼板现浇成一块平板，并直接支承在墙上。板式楼板适用于平面尺寸较小的房间（如住宅中的厨房、卫生间等）以及公共建筑的走廊。•单向板：板的长边尺寸l2与短边尺寸l1之比l2/l1，大于2时，在荷载作用下，楼板基本上只在l1方向上挠曲变形，而在l2方向上的挠曲很小，这表明荷载基本沿l1方向传递，如图5-3(a)所示。•双向板：当l2/l1，不大于2时，楼板在两个方向都挠曲，即荷载沿两个方向传递，如图5-3(b)所示。教学课件（建筑构造）----5楼层和地面构造(a)单向板；(b)双向板图5-3楼板的传力方式教学课件（建筑构造）----5楼层和地面构造•5.2.1.2梁板式楼板•当房间的跨度较大时，在板下设梁来增加板的支点，从而减小板跨。这时，楼板上的荷载先由板传给梁，再由梁传给墙或柱。这种由板和梁组成的楼板称为梁板式楼板。•梁板式楼板通常在纵横两个方向都设置梁，有主梁和次梁之分。主梁和次梁的布置应整齐有规律，并应考虑建筑物的使用要求、房间的大小形状及荷载作用情况等。一般主梁沿房间短跨方向布置，次梁则垂直于主梁布置。对短向跨度不大的房间，也可以只沿房间短跨方向布置一种梁。除了考虑承重要求之外，梁的布置还应考虑经济合理性，要考虑梁、板的经济跨度和截面尺寸。教学课件（建筑构造）----5楼层和地面构造•5.2.1.3井式楼板•是梁式楼板的一种特殊布置形式，无主梁、次梁之分。井式楼板的梁通常采用正交正放或正交斜放的布置方式，由于布置规整，故具有较好的装饰性。一般多用于公共建筑的门厅或大厅。(a)示意；(b)正交正放梁格；(c)正交斜放梁格图5-5井式楼板教学课件（建筑构造）----5楼层和地面构造•5.2.1.4无梁楼板•对于平面尺寸较大的房间或门厅，有时楼板层也可以不设梁，直接将板支承于柱上，这种楼板称为无梁楼板。当荷载较大时，应采用有柱帽无梁楼板，以增加板在柱上的支承面积。当楼面荷载较小时，可采用无柱帽楼板。无梁楼板的柱网应尽量按方形网格布置，跨度在6m左右较为经济，板的最小厚度通常为150mm，且不小于板跨的1/35～1/32。这种楼板多用于楼面荷载较大的展览馆、商店、仓库等建筑。教学课件（建筑构造）----5楼层和地面构造•5.2....
