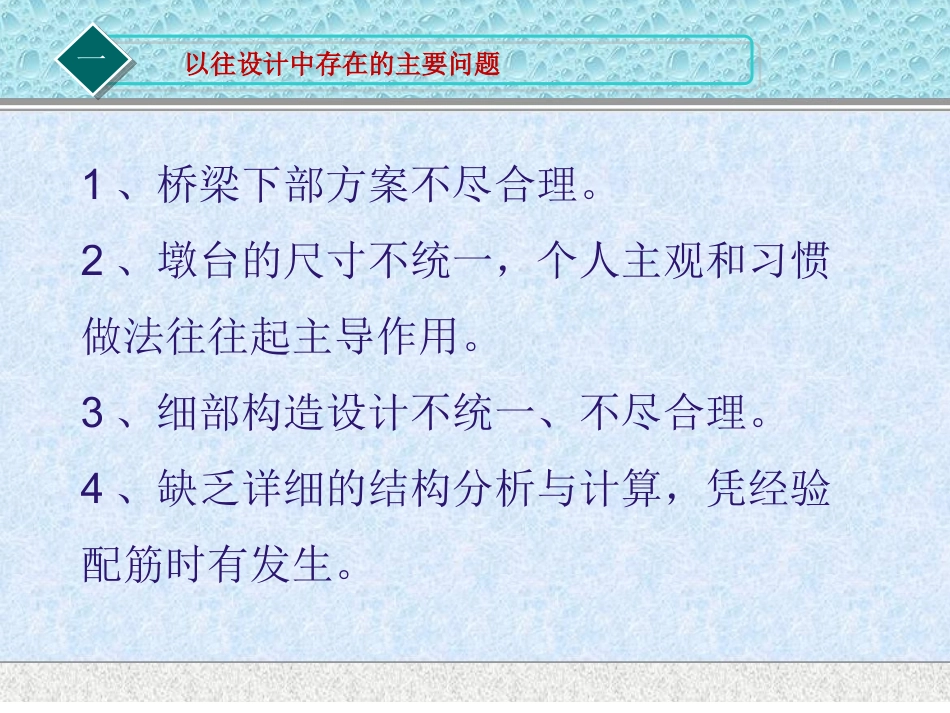

下部结构参考图宣贯下部结构参考图宣贯20142014年年88月月中交第一公路勘察设计研究院有限公司中交第一公路勘察设计研究院有限公司下部结构参考图宣贯一以往设计中存在的主要问题二新编参考图的基本情况三下部结构方案及基本尺寸五参考图适用范围及注意事项四参考图专项研究成果及细部构造以往设计中存在的主要问题一1、桥梁下部方案不尽合理。2、墩台的尺寸不统一，个人主观和习惯做法往往起主导作用。3、细部构造设计不统一、不尽合理。4、缺乏详细的结构分析与计算，凭经验配筋时有发生。新编参考图的基本情况二新编桥梁下部参考图根据路基宽度、跨径等进行编排，共四十二册。分册路基宽度(m)跨径(m)结构体系角度(°)第一册24.520简支0、15、30第二册25简支0、15、30第三册30简支0、15、30第四册35简支0、15、30第五册40简支0、15、30第六册35连续0、15、30第七册40连续0、15、30第八册26.020简支0、15、30第九册25简支0、15、30第十册30简支0、15、30第十一册35简支0、15、30第十二册40简支0、15、30第十三册35连续0、15、30第十四册40连续0、15、30第十五册28.020简支0、15、30第十六册25简支0、15、30第十七册30简支0、15、30第十八册35简支0、15、30第十九册40简支0、15、30第二十册35连续0、15、30第二十一册40连续0、15、30分册路基宽度(m)跨径(m)结构体系角度(°)第二十二册32.020简支0、15、30第二十三册25简支0、15、30第二十四册30简支0、15、30第二十五册35简支0、15、30第二十六册40简支0、15、30第二十七册35连续0、15、30第二十八册40连续0、15、30第二十九册33.520简支0、15、30第三十册25简支0、15、30第三十一册30简支0、15、30第三十二册35简支0、15、30第三十三册40简支0、15、30第三十四册35连续0、15、30第三十五册40连续0、15、30第三十六册34.520简支0、15、30第三十七册25简支0、15、30第三十八册30简支0、15、30第三十九册35简支0、15、30第四十册40简支0、15、30第四十一册35连续0、15、30第四十二册40连续0、15、30新编参考图的基本情况二标准规范（1）《公路工程技术标准》（JTGB01-2003）；（2）《公路桥梁设计通用规范》（JTGD60-2004）；（3）《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTGD62-2004）；（4）《公路桥涵施工技术规范》（JTG/TF50-2011）；（5）《公路工程混凝土结构防腐蚀技术规范》（JTG/TB07-01-2006)；（6）《公路交通安全设施设计技术规范》（JTGD81-2006)；（7）《公路工程抗震设计规范》（JTJ004-89）；（8）《公路桥梁抗震设计细则》（JTG/TB02-01-2008）；（9）《公路桥涵地基与基础设计规范》（JTGD63-2007）；（10）《公路桥梁抗风设计规范》（JTG/TD60-01-2004）；（11）《公路圬工桥涵设计规范》（JTGD61-2005）；（12）《钢筋混凝土用热轧光圆钢筋》（GB11499.1-2008）；（13）《钢筋混凝土用热轧带肋钢筋》（GB1499.2-2007）；（14）《公路桥梁板式橡胶支座》（JT/T4-2004）；（15）《公路桥梁板式橡胶支座规格系列》（JT/T663-2006）。新编参考图的基本情况二技术标准（1）汽车等级：公路-Ⅰ级；（2）设计安全等级：一级，桥梁结构的重要性系数取1.1；（3）环境类别：Ⅰ类（一般环境）；（4）环境作用等级：B级、C级（C级用于干湿交替环境）；（5）地震动峰值加速度：0.05g(0.1g、0.15g、0.2g参考使用)；（6）场地土类别：Ⅰ类、Ⅱ类（Ⅲ类、IV类参考使用）。新编参考图的基本情况二耐久性设计本次参考图设计按《公路工程混凝土结构防腐蚀技术规范》JTG/TB07-01-2006的要求进行了耐久性设计，除对材料指标进行了相关规定外，还严格控制了各构件的主筋、箍筋的混凝土净保护层厚度。净保护层厚度序号构件类别保护层厚度1桩基主筋净75mm基础、承台基坑底面有垫层或侧面有模板主筋净55mm基坑底面无垫层或侧面无模板净75mm2墩柱、台身、肋板主筋净45mm3盖梁、台帽、桥台耳背墙主筋净45mm4盖梁、台帽、桥台耳背墙箍筋、分布钢筋净30mm新编参考图的基本情况二桥梁下部结构的设计要点及计算参数1）主要设计参数：（1）混凝土：重力密度γ=26kN/m3；（2）台后填土：重力密度γ＝19kN/m3；（3）填土内摩擦角:φ=30°；...
